VS-V-W-D-PNP-M8–4-C

Popis produktu

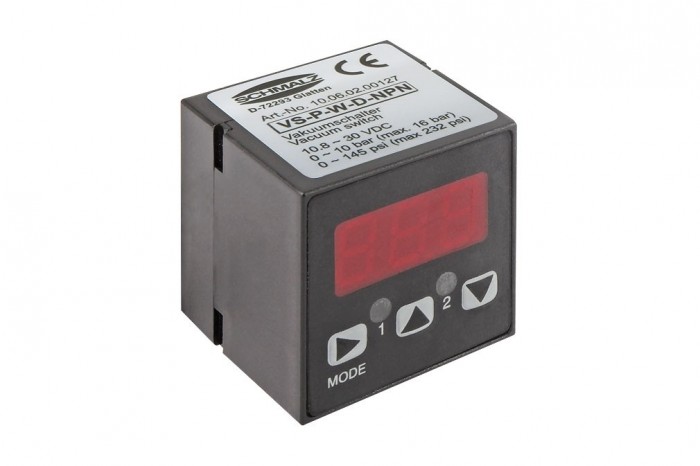

Vacuum/pressure switch in cube shape with display and digital output signals

Kód:	10.06.02.00271
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: VS-V-W-D-PNP-M8-4-C | 10.06.02.00271
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Download product data sheet

Operating instructions

Varianty
Technické parametry

Connection	G1/8"-F
Measured medium	Non-aggressive gases; dry, oil-free air
Shape	Cube, digital display
Hmotnost‎	25 g
Indication	2 xLED
Overpressure resistance	5 bar
with	Coding
Measured-value display	3 -digit 7-segment LED
Ambient temperature	0 ... 45 °C
Current consumption	55 A
Inputs/outputs	2 anal./1 dig 1...5V
Protection	IP 40/65 (with hose)
Switching capacity (max)	180 mA
Display resolution	0,01 bar, 1 psi, 0.05 kgf/cm², 0.01 Mpa
Hysteresis	Adjustable: 0 to 100% of set value or comparator mode
Display units	bar, mmHg, inHg, kPa
Repeatability	± 1% of full-scale value
Measuring range	1.0 … 0.0 bar
Temperature influence	± 3% of full-scale value in the range 0 to 50°C
Type	Switches to plus
Electrical connection	Male connect M8, 4 pole
Voltage	10,80 Volts

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	d	G1	G3	H	H1	L	LG1	X1	Y1	G4	B	3D
10.06.02.00271	6 108,50 Kč		3,4mm	G1/8"-F	M8×1-M	30mm	40mm	30mm	8mm	21mm	21mm	M3-F	29mm	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
