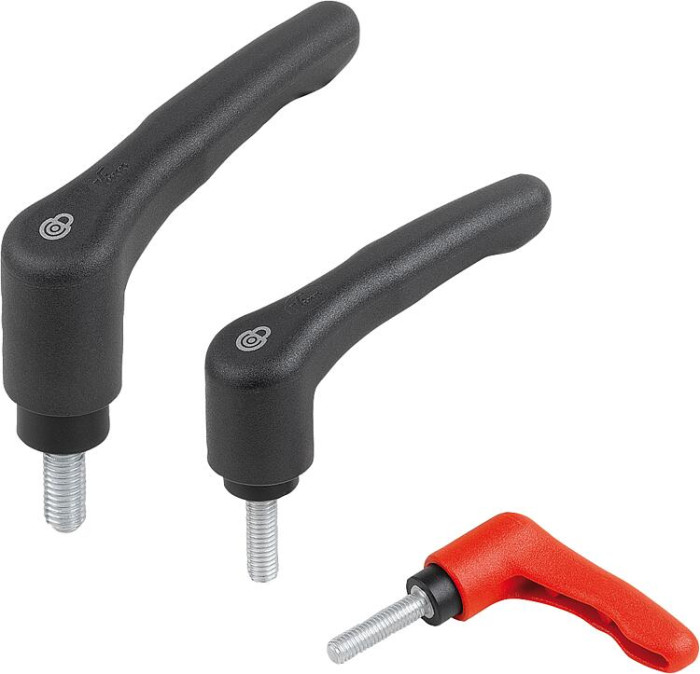

Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Novinka

Popis produktu

Kód:	K1553
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem | K1553
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1553 Upínací páky z plastu s bezpečnostní funkcí, s vnějším závitem

Varianty
Technické parametry

Popis výrobku	Upínací páky s bezpečnostní funkcí zabraňují změnám v místě sevření v důsledku náhodného otevření nebo zavření. Ve výchozím stavu lze pákou volně otáčet a není spojení a místem sevření. Teprve po stisknutí ovládací páky zaskočí ozubení a sevření lze uvolnit nebo přitáhnout. Umístění do původní polohy se uskuteční silou pružiny bezprostředně po uvolnění ovládací páky.
Materiál	Ovládací páka a vložka ze zesíleného termoplastu. Závitový čep z oceli.
Provedení	Ocel, modře pasivovaná.
Přednosti	Ochrana před nechtěným otevřením a uzavřením. Uzavřený obrys úchytu bez rušivé hrany.
Na vyžádání	Nestandardní provedení.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
K1553.1041X10	110,90 Kč		tmavošedá RAL 7021	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3D
K1553.1041X15	110,90 Kč		tmavošedá RAL 7021	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	3D
K1553.1041X20	110,90 Kč		tmavošedá RAL 7021	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3D
K1553.1051X10	110,90 Kč		tmavošedá RAL 7021	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3D
K1553.1051X15	110,90 Kč		tmavošedá RAL 7021	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	3D
K1553.1051X20	110,90 Kč		tmavošedá RAL 7021	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3D
K1553.1051X25	110,90 Kč		tmavošedá RAL 7021	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	25	12	3D
K1553.2051X10	131,40 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.2051X15	131,40 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
K1553.2051X20	131,40 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.2051X25	131,40 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.2051X30	131,40 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
K1553.2051X40	133,00 Kč		tmavošedá RAL 7021	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.2061X10	131,40 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.2061X15	131,40 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
K1553.2061X20	131,40 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.2061X25	131,40 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.2061X30	131,40 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
K1553.2061X40	133,00 Kč		tmavošedá RAL 7021	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.2081X10	131,40 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.2081X15	131,40 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
K1553.2081X20	131,40 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.2081X25	131,40 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.2081X30	131,40 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
K1553.2081X40	133,00 Kč		tmavošedá RAL 7021	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.3081X20	166,40 Kč		tmavošedá RAL 7021	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	3D
K1553.3081X25	166,40 Kč		tmavošedá RAL 7021	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	3D
K1553.3081X30	166,40 Kč		tmavošedá RAL 7021	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	3D
K1553.3081X40	173,70 Kč		tmavošedá RAL 7021	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	3D
K1553.3101X20	166,40 Kč		tmavošedá RAL 7021	3	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	3D
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
K1553.3101X25	166,40 Kč		tmavošedá RAL 7021	3	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	3D
K1553.3101X30	166,40 Kč		tmavošedá RAL 7021	3	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	30	12	3D
K1553.3101X40	173,70 Kč		tmavošedá RAL 7021	3	M10	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	3D
K1553.10484X10	110,90 Kč		bezpečnostní červená RAL 3020	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3D
K1553.10484X15	110,90 Kč		bezpečnostní červená RAL 3020	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	3D
K1553.10484X20	110,90 Kč		bezpečnostní červená RAL 3020	1	M4	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3D
K1553.10584X10	110,90 Kč		bezpečnostní červená RAL 3020	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3D
K1553.10584X15	110,90 Kč		bezpečnostní červená RAL 3020	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	15	12	3D
K1553.10584X20	110,90 Kč		bezpečnostní červená RAL 3020	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3D
K1553.10584X25	110,90 Kč		bezpečnostní červená RAL 3020	1	M5	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	25	12	3D
K1553.20584X10	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.20584X15	131,40 Kč		bezpečnostní červená RAL 3020	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
K1553.20584X20	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.20584X25	131,40 Kč		bezpečnostní červená RAL 3020	2	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.20584X30	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Počet zubů	CAD
K1553.20584X40	133,00 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.20684X10	131,40 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.20684X15	131,40 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
K1553.20684X20	131,40 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.20684X25	131,40 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.20684X30	131,40 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
K1553.20684X40	133,00 Kč		bezpečnostní červená RAL 3020	2	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.20884X10	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	.step
K1553.20884X15	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	15	12	3D
K1553.20884X20	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	.step
K1553.20884X25	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	25	12	3D
K1553.20884X30	131,40 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	.step
K1553.20884X40	133,00 Kč		bezpečnostní červená RAL 3020	2	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	.step
K1553.30884X20	166,40 Kč		bezpečnostní červená RAL 3020	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	3D
K1553.30884X25	166,40 Kč		bezpečnostní červená RAL 3020	3	M8	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	25	12	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
