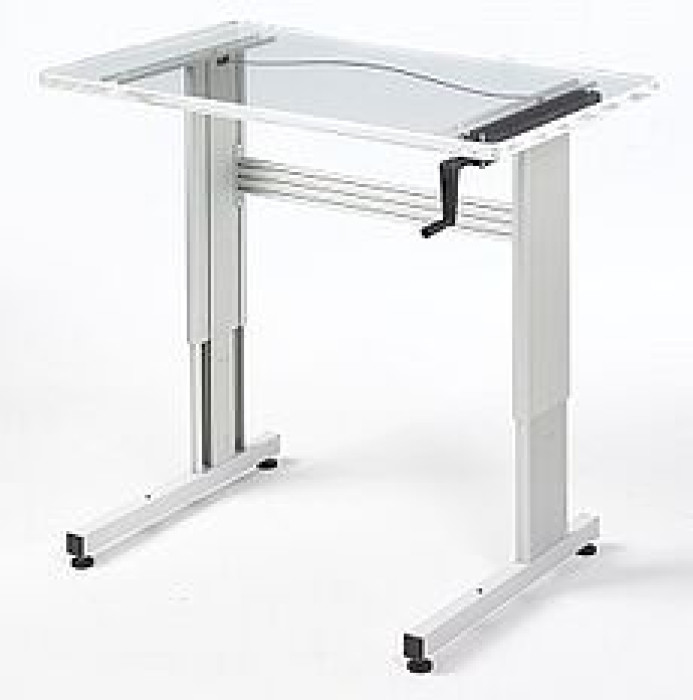

Systém pro výškové nastavení stolů ATU
Popis produktu
Pomocí stolového systému ATU (Aluminum Table Underframe) si můžete sestavit vlastní výškově nastavitelný stůl se dvěma nohami. Pro tento účel lze objednat všechny potřebné díly konstrukce i příslušenství, s výjimkou pracovní desky.
Stolový systém ATU je modulární a skládá se ze dvou částí:
- systém Movotec (elektromotor nebo ruční klika) se dvěma hliníkovými profily jako stolovými nohami (ATU),
- sada rámu podle požadované délky příčníku: 800 mm, 1 000 mm nebo 1 200 mm.
Systém pro výškové nastavení stolů ATU
Sada konstrukce pracovního stolu obsahuje:
- dvě konzoly pro uchycení patek,
- dvě konzoly pro uchycení pracovní desky,
- příčník s kluzáky, veškerý spojovací materiál a záslepky potřebné pro sestavení konstrukce,
- montážní návod.
Rozměry A, L a X na výkresech závisejí na zvoleném systému a rozsahu nastavení. Pro výběr požadovaného modelu ATU použijte níže uvedenou tabulku.
| Kód: | 033110 |
|---|---|
| Výrobce: | SUSPA GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | 2 – 3 týdny od objednání. Více informací. |
zavřít
Ke stažení
Výkres čerpadla s ruční klikou Výkres čerpadla s elektromotorem Výkres válce CE Výkres řídicí jednotky Výkres ovládacího spínače Výkres systému ATU Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Rozsah nastavení | Movotec systém | Zasunutá délka | Čerpadlo | Válec (2×) |
|---|---|---|---|---|---|---|---|---|---|
| 03311060 | 10 596,78 Kč | 12 822,10 Kč | 200 mm | Ruční klika | 500 mm | Q2812 | CE420 | ||
| 03311061 | 10 726,10 Kč | 12 978,58 Kč | 300 mm | Ruční klika | 600 mm | Q2818 | CE430 | ||
| 03311064 | 15 885,70 Kč | 19 221,70 Kč | 200 mm | Elektromotor | 500 mm | Q2812 | CE420 | ||
| 03311065 | 16 014,63 Kč | 19 377,70 Kč | 300 mm | Elektromotor | 600 mm | Q2818 | CE430 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Popis | Délka příčníku |
|---|---|---|---|---|---|---|
| 09910248 | na dotaz | na dotaz | ATU Workstation Kit 800 mm | 800 mm | ||
| 09910249 | na dotaz | na dotaz | ATU Workstation Kit 1000 mm | 1000 mm | ||
| 09910250 | na dotaz | na dotaz | ATU Workstation Kit 1200 mm | 1200 mm | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||
