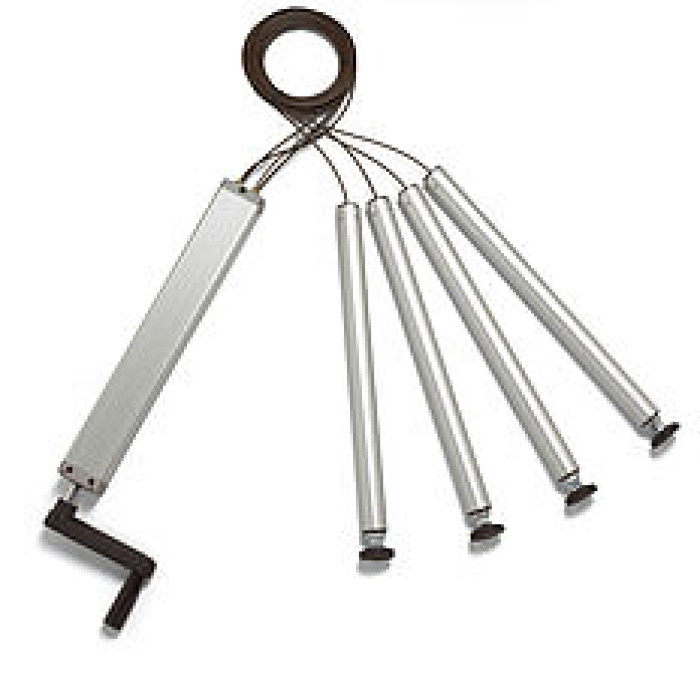

Retrofitní systém Bolt-On s ruční klikou
Popis produktu
Systém Bolt-On je dodáván jako sada pro dodatečnou montáž. Pomocí tohoto retrofitního systému můžete v několika jednoduchých krocích doplnit výškové nastavení i ke stávajícímu pracovnímu stolu, který tuto možnost dosud neměl, a vytvořit tak ergonomické pracoviště pro práci vsedě i vestoje.
Součástí systému
Systém s ruční klikou
- jeden až čtyři zvedací válce,
- hydraulické hadice v různých délkách,
- stavitelné nožky pro každý zvedací válec,
- vrtací šablony, držáky hadic a stahovací pásky,
- montážní návod a návod k obsluze.
Retrofitní systém Bolt-On s ruční klikou
Rozměry A, B, X a Y na výkresech (čerpadlo a válec CB) závisejí na maximálním zatížení a rozsahu nastavení. Pro výběr požadovaného modelu systému Bolt-On použijte níže uvedenou tabulku.
| Kód: | 033110 |
|---|---|
| Výrobce: | SUSPA GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | 2 – 3 týdny od objednání. Více informací. |
zavřít
Ke stažení
Výkres čerpadla Výkres válce CB Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Rozsah nastavení | Maximální zatížení | Čerpadlo | Válec (4×) |
|---|---|---|---|---|---|---|---|---|
| 03311001 | 11 197,08 Kč | 13 548,47 Kč | 150 mm | 340kg | Q4809 | CB415 | ||
| 03311002 | 11 661,24 Kč | 14 110,10 Kč | 200 mm | 340kg | Q4812 | CB420 | ||
| 03311003 | 12 837,19 Kč | 15 533,00 Kč | 300 mm | 340kg | Q4818 | CB431 | ||
| 03311004 | 14 071,91 Kč | 17 027,01 Kč | 400 mm | 340kg | Q4824 | CB440 | ||
| 03311005 | 11 181,53 Kč | 13 529,65 Kč | 150 mm | 454kg | Q4612 | CB415 | ||
| 03311006 | 11 754,15 Kč | 14 222,52 Kč | 200 mm | 454kg | Q4615 | CB420 | ||
| 03311007 | 13 054,86 Kč | 15 796,38 Kč | 300 mm | 454kg | Q4623 | CB431 | ||
| 03311008 | 14 130,31 Kč | 17 097,68 Kč | 400 mm | 454kg | Q4631 | CB440 | ||
| 03311080 | 11 982,81 Kč | 14 499,20 Kč | 150 mm | 590kg | Q4615 | CB615 | ||
| 03311081 | 14 016,17 Kč | 16 959,57 Kč | 230 mm | 590kg | Q4623 | CB631 | ||
| 03311082 | 14 222,08 Kč | 17 208,72 Kč | 300 mm | 590kg | Q4631 | CB631 | ||
| 03311083 | 15 429,50 Kč | 18 669,70 Kč | 393 mm | 590kg | Q4639 | CB640 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||
