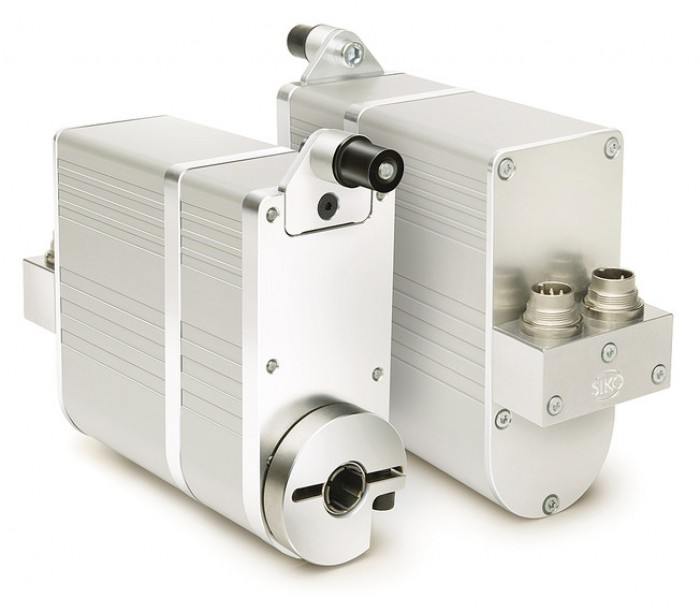

Aktuátor AG02 Analogový

•
•
•

Popis produktu

Analóg

Profil AG02 Analog:

• Jednoduchá montáž
• Priechodný dutý hriadeľ do max. Ø14 mm
• Integrovaný analógový absolútny snímač polohy

Kód:	AG02 Analog
Výrobca:	SIKO GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	približne 4 týždne od objednania. Viac informácií.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aktuátor AG02 Analogový | AG02 Analog
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Data sheet(396.61 kB)

• Varianty
• Technické parametre

Hřídel	black-finished steel
Skříň / tělo zařízení	aluminum
Hmotnost​	~1.6 kg
Provozní teplota​	0 … 50 °C
Výstupní obvod	Line Driver (RS422)
Jmenovitý moment / jmenovitá rychlost	5 Nm at 80 rpm
Výstupní signály	A, B, I, /A, /B, /I
Digitální vstupy	15 … 30 V, typical 10 mA
Provozní režim	S3 intermittent operation: 25 % DC, 10 min.
Vstupy​	digital with LED indicator / analog
Provozní napětí	24 V DC ±20 %
Spotřeba proudu	<50 mA
Vstupní výkon	70 W
Analogové vstupy	0 … 10 V
Jmenovitý proud	5.8 A ±4 % (150 W motor)
Vstup PWM (pulzně šířková modulace)	~16 kHz, continuously variable, 0 … 100 %
Kmitočet impulsů	≤20 kHz
Jmenovitý výkon	2 W at 70 °C
Tolerance odporu	±5 %
Typ připojení	2× M16 plug connectors
Standardní koncový odpor	0.2 %or 1 Ω
Tolerance linearity	±0.25 %
Skladovací teplota	20 … 80 °C
Relativní vlhkost
EMC (elektromagnetická kompatibilita)	EN 61800–3, second environment
Třída ochrany​	IP50
Odolnost proti nárazům	500 m/s2, 11 ms
Odolnost proti vibracím	100 m/s2, 5 … 150 Hz

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	CAD
AG02 Analog	na otázku	Poptat cenu	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
