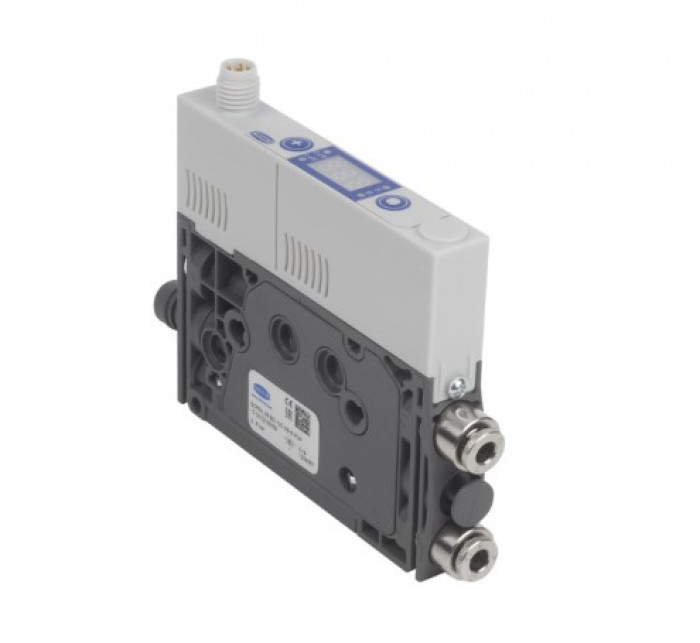

SCPMi 10 S04 NC M8–6 ABT

Popis produktu

Mini Compact Ejector with minimum size

Kód:	10.02.02.05692
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	približne 4 týždne od objednania. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SCPMi 10 S04 NC M8-6 ABT | 10.02.02.05692
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Download product data sheet
Operating instructions

• Varianty
• Technické parametre

Velikost trysky	1 mm
Řídicí ventil	NC
Stupeň evakuace	87 %
Sací výkon (max.)​	28 cfm
Spotřeba vzduchu při sání	45 l/min
Spotřeba vzduchu (odfuk) (max.)	10 l/min
Max. podtlak	870 mbar
Optimální tlak (bar)	4,50 bar
Rozsah tlaku (provozní tlak)	3.0 … 6.0 bar
Doporučený vnitřní průměr hadice (stlačený vzduch)	4 mm
Doporučený vnitřní průměr hadice (vakuová strana)	4 mm
Provozní teplota​​​	0 … 50 °C
Hmotnost​	70 g
Produktová řada	SCPMi
Připojení	Hose D6(1)-D6(2)
Hladina hluku	71 dB
Ovládání​	Normally closed
Elektrické připojení	Male connect M8, 6 pole
Ochrana	IP 40

Detail zavřít

Zruš filter			12	12,5	6,2	6,2	9	4,3	M8x1-M	65,3	73,9	24,95	7,5	30	7.5 mm	17.5 mm	76,5	98,3	11,4	20,5	36
Objednávací kód	Základná cena bez DPH	Objednať	B	B1	d1	d2	d3​	d4​	G3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	X1	CAD
10.02.02.05692	390,00 €		12mm	12,5mm	6,2mm	6,2mm	9mm	4,3mm	M8×1-M	65,3mm	73,9mm	24,95mm	7,5mm	30mm	7.5 mm	17.5 mm	76,5mm	98,3mm	11,4mm	20,5mm	36mm	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
