SGM-HT-HP 30 G1/8-IG

Popis tovaru

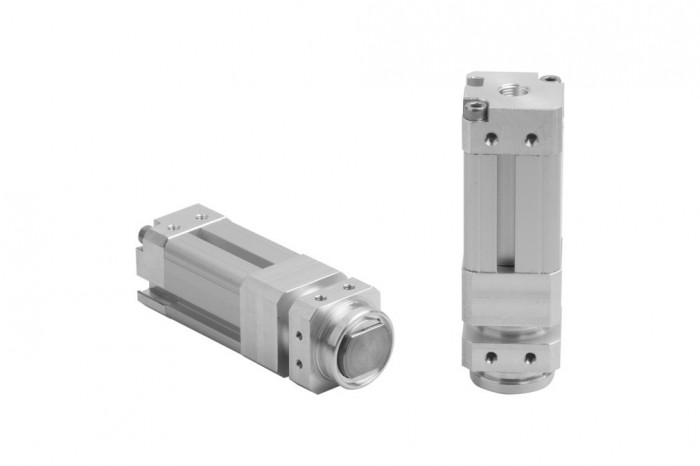

Magnetic gripper for handling metal sheets with holes

Kód:	10.01.17.00397
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	3 – 6 týždne od objednania. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SGM-HT-HP 30 G1/8-IG | 10.01.17.00397
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Download product data sheet

Operating instructions

Varianty
Technické parametre

Control	Bistable
Holding force max	120 N
Size	30
Holding force max friction ring	80 N
Socket	G1/8"-F
Hmotnost‎	215 g
Lateral force	35 N
Lateral force (oily surface)	34,50 N
Sheet thickness opt f. holding force max	2 mm
Holding force 2mm-sheet	120 N
Holding force 2mm-sheet friction ring	80 N
Installation position	Any
Ambient temperature	5 ... 45 °C
Remaining force	0,30 N
Pressure range (operating pressure)	2,50 ... 87.0 psi

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	d	G1	H	H2	B2	G5	LG1	LG2	L2	X1	Y1	G4	LG4	B	G2
10.01.17.00397	361,92 €		CAD	26,9mm	G1/8"-F	99,2mm	15,5mm	15mm	M4-F	6mm	7mm	20,50mm	74mm	12mm	M4-F	5mm	30mm	G1/8"-F
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
