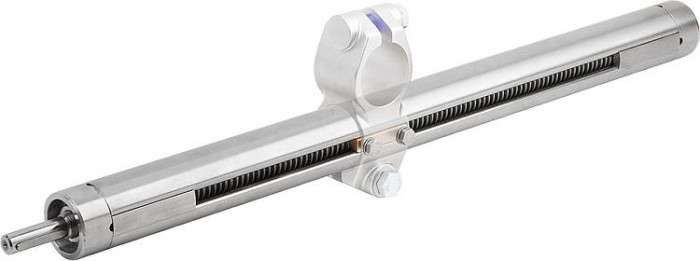

Jednotky lineárnych vedení z nerezovej ocele

•

Popis produktu

Kód:	29105
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Jednotky lineárnych vedení z nerezovej ocele | 29105
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Datový list 29105 Jednotky lineárních vedení z nerezové oceli
Technické pokyny k lineárním jednotkám trubkového systému

• Varianty
• Technické parametre

Materiál​​​	Přesná trubka podle DIN EN 10305, nerezová ocel 1.4301. Vřeteno s trapézovým závitem, pravý závit, válcovaný, nerezová ocel 1.4301.
Upozornění	Střední rozmezí otáček, samosvorné.
Na vyžádání	Levý závit, 2 hnací čepy, další zdvihy nebo ovládací kola.
Příslušenství	Vedení nerezová ocel 29120, 29130, 29135 Svorky k systému na spojování trubek
Princip funkce	Rotační pohyb závitového vřetena je převeden na lineární pohyb vodícího supportu.

Detail zavřít

Zruš filter			s uložením kuličkového ložiska	3040	Tr 14x3Tr 20x4	8003005001000	640146346140340646846	3040	8 h812 h8	3139	2638	8077	2228	2 x 2 x 204 x 4 x 32	M4x8M6x10
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Typ E	Vreteno	L	Zdvih S	B	D1‎	J	L1	L2	M	P1 Péro s lícovaním DIN 6885	V1	CAD
29105-1300101X300	554,44 €		s uložením kuličkového ložiska	30	Tr 14×3	300	140	30	8 h8	31	26	80	22	2 × 2 × 20	M4×8	.step
29105-1300101X500	632,58 €		s uložením kuličkového ložiska	30	Tr 14×3	500	340	30	8 h8	31	26	80	22	2 × 2 × 20	M4×8	.step
29105-1300101X800	749,77 €		s uložením kuličkového ložiska	30	Tr 14×3	800	640	30	8 h8	31	26	80	22	2 × 2 × 20	M4×8	.step
29105-1400101X300	612,24 €		s uložením kuličkového ložiska	40	Tr 20×4	300	146	40	12 h8	39	38	77	28	4 × 4 × 32	M6×10	.step
29105-1400101X500	694,66 €		s uložením kuličkového ložiska	40	Tr 20×4	500	346	40	12 h8	39	38	77	28	4 × 4 × 32	M6×10	.step
29105-1400101X800	818,27 €		s uložením kuličkového ložiska	40	Tr 20×4	800	646	40	12 h8	39	38	77	28	4 × 4 × 32	M6×10	.step
29105-1400101X1000	900,69 €		s uložením kuličkového ložiska	40	Tr 20×4	1000	846	40	12 h8	39	38	77	28	4 × 4 × 32	M6×10	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
