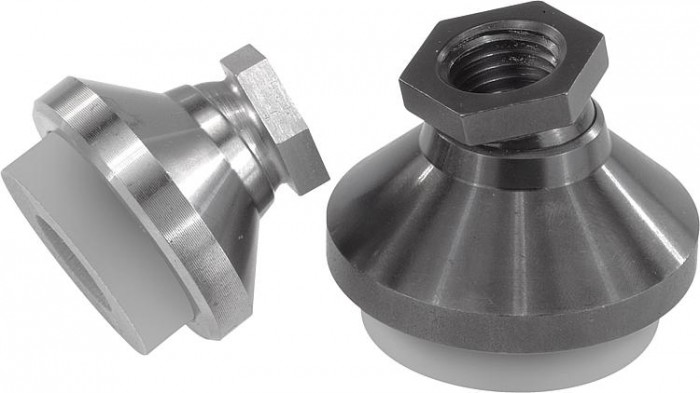

Kruhové základne ku kĺbovým nôžkam s tlmením vibrácií

Popis tovaru

Kód:	27806
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kruhové základne ku kĺbovým nôžkam s tlmením vibrácií | 27806
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 27806 Kruhové základny ke kloubovým nožkám s tlumením vibrací

Technické pokyny ke kloubovým nožkám a kruhovým základnám s tlumením kmitání

Varianty
Technické parametre

Material	Ocelové provedení: Kruhová základna ze zušlechtěné oceli. Kulička z automatové oceli. Nerezové provedení: Kruhová základna a kulička z nerezové oceli. Tlumicí deska z elastomeru PUR (Sylomer V12).
Odkaz na výkres	Tlumící destička
Provedení:	Ocelové provedení: Kulička vytvrzena, brynýrována. Základna brynýrována. Nerezové provedení: Bez povrchové úpravy. Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od –30 °C až do +70 °C.
Upozornění	Hodnoty zatížitelnosti uvedené v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven. Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál docílí svých optimálních tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži až na hodnotu tlaku 0,6 N/mm². Tlumicí deska absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové kruhové základny. Kruhová kloubová základna (bez tlumení vibrací) viz 07144.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Materiál základní těleso	D	D1	D3	H	H1	H2	H3 (při tlaku 0 / 0,4 / 0,6 N/mm²)	T	SW	Zatížitelnost max. kN
27806-110	12,57 €		CAD	ocel	32	M10	30,5	30mm	22mm	5mm	8 / 6,8 / 5,9	10	17	0,212
27806-112	14,05 €		CAD	ocel	40	M12	30,5	34mm	26mm	6mm	8 / 6,8 / 5,9	12	19	0,212
27806-116	17,25 €		CAD	ocel	50	M16	40,5	40mm	32mm	7mm	8 / 6,8 / 5,9	14	24	0,435
27806-120	22,39 €		CAD	ocel	60	M20	50	50mm	42mm	8mm	8 / 6,8 / 5,9	18	30	0,705
27806-310	14,91 €		CAD	nerezová ocel	32	M10	30,5	30mm	22mm	5mm	8 / 6,8 / 5,9	10	17	0,212
27806-312	17,04 €		CAD	nerezová ocel	40	M12	30,5	34mm	26mm	6mm	8 / 6,8 / 5,9	12	19	0,212
27806-316	20,20 €		CAD	nerezová ocel	50	M16	40,5	40mm	32mm	7mm	8 / 6,8 / 5,9	14	24	0,435
27806-320	25,83 €		CAD	nerezová ocel	60	M20	50	50mm	42mm	8mm	8 / 6,8 / 5,9	18	30	0,705
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
