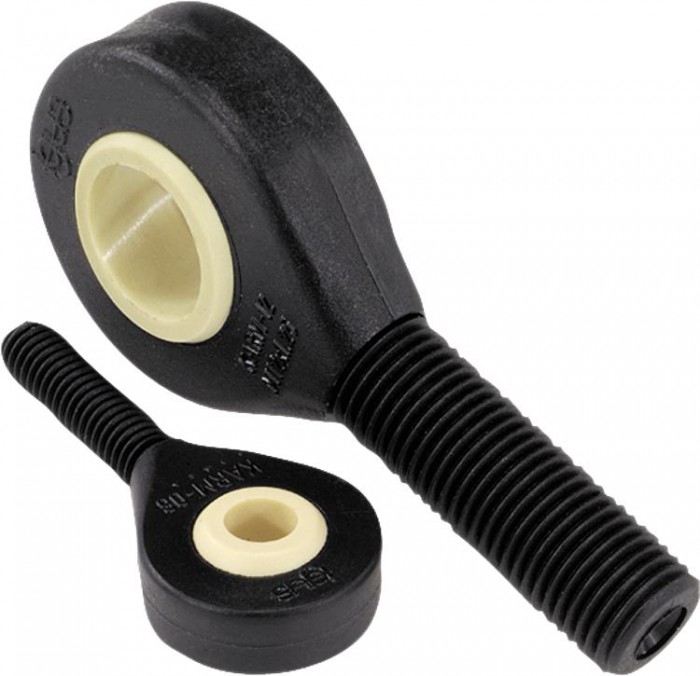

igubal® kĺbové hlavice s klzným uložením vonkajší závit

Popis tovaru

Kód:	27627
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: igubal® kĺbové hlavice s klzným uložením vonkajší závit | 27627
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 27627 igubal® Kloubové hlavice s kluzným uložením vnější závit

Varianty
Technické parametre

Material	Těleso z materiálu igumid® G, kalota ložiska iglidur® W300.
Provedení:	Černé.
Tolerance	Otvor vnitřního kroužku má toleranci E10. Příslušný hřídel by měl mít toleranci mezi h6 a h9.
Upozornění	Kloubová hlava má velmi vysokou únavovou pevnost při střídavém namáhání, je necitlivá vůči nečistotám, prachu a žmolkům, odolává korozi a chemikáliím. Hodí se pro rotující, kmitající a lineární pohyby. Připojovací rozměry vyhovují rozměrové řadě K podle DIN ISO 12240.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	D	D1	A	B	H	H1	K	L	α	max. statické axiální zatížení N krátkodobě	max. statické axiální zatížení N dlouhodobě	max. příčné zatížení N krátkodobě	max. příčné zatížení N dlouhodobě
27627-105	5,92 €		CAD	Pravý závit	5	M5	33mm	18mm	8mm	6mm	11,1	19	15°	800	400	80	40
27627-1051	5,92 €		CAD	Levý závit	5	M5	33mm	18mm	8mm	6mm	11,1	19	15°	800	400	80	40
27627-106	5,98 €		CAD	Pravý závit	6	M6	36mm	20mm	9mm	7mm	12,7	21	14,5°	1000	500	100	50
27627-1061	5,98 €		CAD	Levý závit	6	M6	36mm	20mm	9mm	7mm	12,7	21	14,5°	1000	500	100	50
27627-108	6,10 €		CAD	Pravý závit	8	M8	42mm	24mm	12mm	9mm	15,8	25	12,5°	1700	850	200	100
27627-1081	6,10 €		CAD	Levý závit	8	M8	42mm	24mm	12mm	9mm	15,8	25	12,5°	1700	850	200	100
27627-110	6,78 €		CAD	Pravý závit	10	M10	48mm	30mm	14mm	10,5mm	19	28	12,5°	2500	1250	300	150
27627-1101	6,78 €		CAD	Levý závit	10	M10	48mm	30mm	14mm	10,5mm	19	28	12,5°	2500	1250	300	150
27627-110125	6,78 €		CAD	Pravý závit	10	M10×1,25	48mm	30mm	14mm	10,5mm	19	28	12,5°	2500	1250	300	150
27627-1101251	6,78 €		CAD	Levý závit	10	M10×1,25	48mm	30mm	14mm	10,5mm	19	28	12,5°	2500	1250	300	150
27627-112	7,99 €		CAD	Pravý závit	12	M12	54mm	34mm	16mm	12mm	22,2	32	12,5°	2700	1350	400	200
27627-1121	7,99 €		CAD	Levý závit	12	M12	54mm	34mm	16mm	12mm	22,2	32	12,5°	2700	1350	400	200
27627-112125	7,99 €		CAD	Pravý závit	12	M12×1,25	54mm	34mm	16mm	12mm	22,2	32	12,5°	2700	1350	400	200
27627-1121251	7,99 €		CAD	Levý závit	12	M12×1,25	54mm	34mm	16mm	12mm	22,2	32	12,5°	2700	1350	400	200
27627-114	9,11 €		CAD	Pravý závit	14	M14	61mm	38mm	19mm	13,5mm	25,25	36	12,5°	3400	1700	700	350
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	D	D1	A	B	H	H1	K	L	α	max. statické axiální zatížení N krátkodobě	max. statické axiální zatížení N dlouhodobě	max. příčné zatížení N krátkodobě	max. příčné zatížení N dlouhodobě
27627-1141	9,11 €		CAD	Levý závit	14	M14	61mm	38mm	19mm	13,5mm	25,25	36	12,5°	3400	1700	700	350
27627-116	10,23 €		CAD	Pravý závit	16	M16	66mm	42mm	21mm	15mm	28,3	37	11,5°	3900	1950	800	400
27627-1161	10,23 €		CAD	Levý závit	16	M16	66mm	42mm	21mm	15mm	28,3	37	11,5°	3900	1950	800	400
27627-116150	10,23 €		CAD	Pravý závit	16	M16×1,5	66mm	42mm	21mm	15mm	28,3	37	11,5°	3900	1950	800	400
27627-1161501	10,23 €		CAD	Levý závit	16	M16×1,5	66mm	42mm	21mm	15mm	28,3	37	11,5°	3900	1950	800	400
27627-118150	12,23 €		CAD	Pravý závit	18	M18×1,5	72mm	46mm	23mm	16,5mm	31,35	41	11,5°	4200	2100	100	500
27627-1181501	12,23 €		CAD	Levý závit	18	M18×1,5	72mm	46mm	23mm	16,5mm	31,35	41	11,5°	4200	2100	1000	500
27627-120	14,23 €		CAD	Pravý závit	20	M20	78mm	50mm	25mm	18mm	34,9	45	11,5°	6000	3000	1300	650
27627-1201	14,23 €		CAD	Levý závit	20	M20	78mm	50mm	25mm	18mm	34,9	45	11,5°	6000	3000	1300	650
27627-120150	14,23 €		CAD	Pravý závit	20	M20×1,5	78mm	50mm	25mm	18mm	34,9	45	11,5°	6000	3000	1300	650
27627-1201501	14,23 €		CAD	Levý závit	20	M20×1,5	78mm	50mm	25mm	18mm	34,9	45	11,5°	6000	3000	1300	650
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
