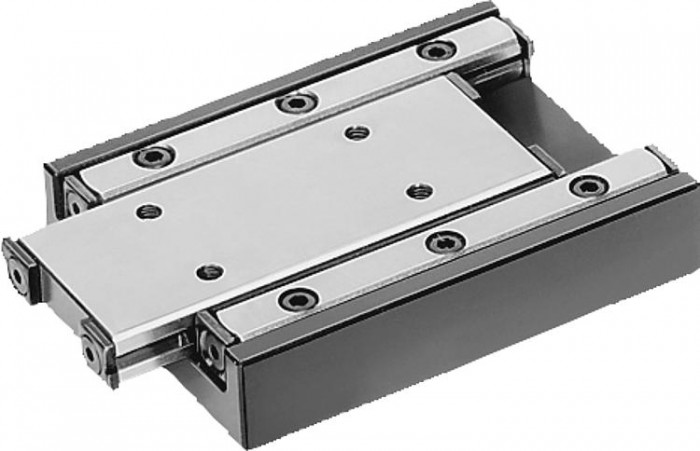

Miniatúrne vedenie saní valivo uložené

Popis tovaru

Kód:	21035
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Miniatúrne vedenie saní valivo uložené | 21035
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21035 Miniaturní vedení saní valivě uložená

Varianty
Technické parametre

Material	Vnější těleso hliník. Sáně a ložisko ocel
Provedení:	Vnější těleso černě eloxováno. Sáně a ložisko broušeno. Vnitřní díl kalený.
Upozornění	Sáňová vedení uložená na válečcích mají velmi lehký chod a jsou seřízena předepnutými šrouby „N“. Upevňovací otvory „K“ lze využít jako otvory závitové, tak i otvory průchozí. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro životnost 1 milion zdvihů. Hodnoty krouticího momentu platí pouze při centricky umístěných saních. F = nosnost při dynamickém či statickém případu zatížení. TI = počet upevňovacích otvorů E3/K ve vnitřním dílu. TA = počet upevňovacích otvorů E1/M ve vnějším dílu. GI = počet řad otvorů ve vnitřním dílu. K = závit M4 se zapuštěním pro M3 podle DIN 974–1.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Typ	A	B	B1	C	D	E	E1	E2	E3	TL	TA	GL	I	K	L	L1	M	Drážka	F N	Mx Nm	My Nm	Mz Nm
21035-030035	205,36 €		CAD	1	12mm	30mm	10	12	11,7	10mm	10	–	10	2	6	1	6,3	M4	35	30	M3	M3	168	1	1,9	2
21035-030050	246,41 €		CAD	1	12mm	30mm	10	18	11,7	10mm	10	–	10	2	6	1	6,3	M4	50	45	M3	M3	245	3,5	2,6	5,2
21035-0300501	246,41 €		CAD	1	12mm	30mm	10	34	11,7	10mm	10	–	10	2	6	1	6,3	M4	50	45	M3	M3	131	2,2	1,9	3,3
21035-030065	279,29 €		CAD	1	12mm	30mm	10	24	11,7	10mm	20	–	10	4	6	1	6,3	M4	65	60	M3	M3	361	4,7	3,9	7,9
21035-0300651	277,67 €		CAD	1	12mm	30mm	10	48	11,7	10mm	20	–	10	4	6	1	6,3	M4	65	60	M3	M3	161	3,5	2,6	5,2
21035-030080	325,25 €		CAD	1	12mm	30mm	10	30	11,7	10mm	20	–	10	6	6	1	6,3	M4	80	75	M3	M3	432	9,1	4,5	13,3
21035-030095	366,37 €		CAD	1	12mm	30mm	10	40	11,7	10mm	20	–	10	8	10	1	6,3	M4	95	90	M3	M3	466	11,6	5,1	16,9
21035-040055	193,84 €		CAD	1	15mm	40mm	14,4	20	14,7	20mm	20	–	20	2	6	1	8,3	M4	55	50	M3	M3	231	4,6	4,6	6,8
21035-040080	254,65 €		CAD	1	15mm	40mm	14,4	30	14,7	20mm	20	–	20	2	6	1	8,3	M4	80	75	M3	M3	487	10,3	7,6	15,3
21035-040105	300,65 €		CAD	1	15mm	40mm	14,4	40	14,7	20mm	20	–	20	4	10	1	8,3	M4	105	100	M3	M3	689	18,6	10,6	27,3
21035-040155	428,80 €		CAD	1	15mm	40mm	14,4	120	14,7	20mm	20	–	20	6	14	1	8,3	M4	155	150	M3	M3	489	23,7	12,2	34,8
21035-060055	195,51 €		CAD	2	17mm	60mm	30,6	20	16,7	36mm	18	18	18	4	4	2	8,3	M4	55	50	M3	M4	294	4,6	7	6,9
21035-060080	254,65 €		CAD	2	17mm	60mm	30,6	30	16,7	36mm	18	18	36	4	8	2	8,3	M4	80	75	M3	M4	492	10,4	11,6	15,5
21035-060105	323,65 €		CAD	2	17mm	60mm	30,6	40	16,7	36mm	18	18	36	4	12	2	8,3	M4	105	100	M3	M4	697	18,8	16,2	27,6
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
