Rybinové vedenie saní

Popis produktu

Kód:	21030
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinové vedenie saní | 21030
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Dátový list norelem 21030 Rybinové vedenie saní

Varianty
Technické parametre

Detail zavřít

Zruš filter

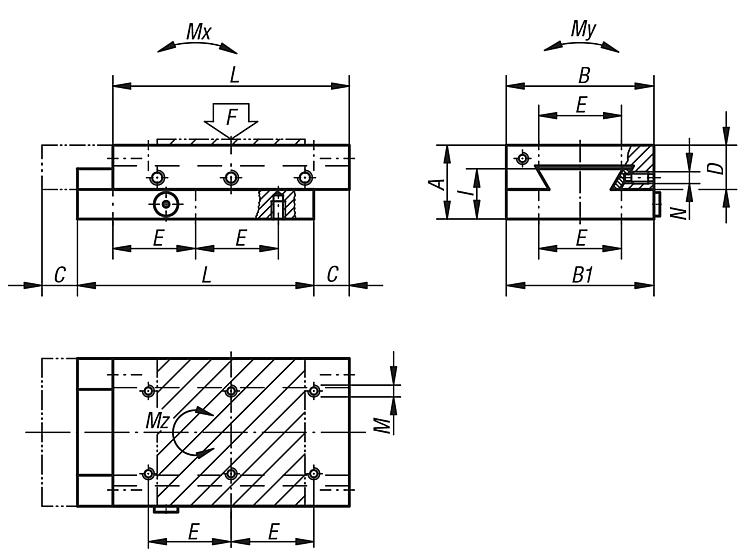

Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	A	B	B1	C	D	E	Tl	TA	I	L	M	N	F	Mx Nm	My Nm	Mz Nm
21030-050080	324,83 €	393,04 €		CAD	25	50	49.5	15	15	28	6	6	17.6	80	M4	M5	72	4	6	5
21030-050105	362,11 €	438,15 €		CAD	25	50	49.5	20	15	28	8	8	17.6	105	M4	M5	95	7	7	8
21030-050130	394,06 €	476,81 €		CAD	25	50	49.5	25	15	28	10	10	17.6	130	M4	M5	117	10	9	12
21030-075105	399,40 €	483,27 €		CAD	32	75	74.5	20	19.5	62	4	4	22.5	105	M5	M5	128	9	15	10
21030-075130	450,84 €	545,52 €		CAD	32	75	74.5	25	19.5	62	4	4	22.5	130	M5	M5	159	14	18	15
21030-100110	498,78 €	603,52 €		CAD	40	100	99.5	20	24	86	4	4	27.5	110	M6	M6	156	11	26	12
21030-100135	539,59 €	652,90 €		CAD	40	100	99.5	25	24	86	4	4	27.5	135	M6	M6	192	17	32	19
21030-100160	587,53 €	710,91 €		CAD	40	100	99.5	30	24	86	4	4	27.5	160	M6	M6	227	24	37	26
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Súvisiace produkty

Rybinové vedenie saní s polohovacími otvormiRybinové vedenie saní s polohovacími otvormi

Novinka

Vedenie saní – Rybinové vedenie saní s polohovacími otvormi

21060

Detail

Rybinové vedenie saní s mikrometrickou skrutkou a polohovacími otvormiRybinové vedenie saní s mikrometrickou skrutkou…

Novinka

Vedenie saní – Rybinové vedenie saní s mikrometrickou skrutkou a polohovacími otvormi

21010

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	GJL 250.
Prevedenie	bez povrchové úpravy, broušeno.
Upozornenie	Tato přesná sáňová vedení se mj. používají při výrobě strojů, přípravků a měřicích přístrojů v optickém průmyslu a v přesném strojírenství. Místo středního stavěcího šroubu „N“ lze použít svěrací páku 06460. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro dynamické zatížení s životností 1 milion zdvihů. Při statickém zatížení je dovolena 10násobná tabulková hodnota „F“. Hodnoty krouticího momentu platí pouze u saní umístěných v centrální poloze. TI = počet upevňovacích otvorů E/M ve vnitřním dílu. TA = počet upevňovacích otvorů E/M ve vnějším dílu.
