Teleskopické lišty

Popis tovaru

Kód:	21340
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty | 21340
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 21340 Teleskopické lišty

Varianty
Technické parametre

Material	Kolejnička a jezdec ocel na valivá ložiska. Kuličky ocel na valivá ložiska.
Na vyžádání	Jiné délky (modulová rozteč 80 mm). Velikost 28 až max. 1170 mm. Velikost 35 až max. 1490 mm. Velikost 43 až max. 1970 mm.

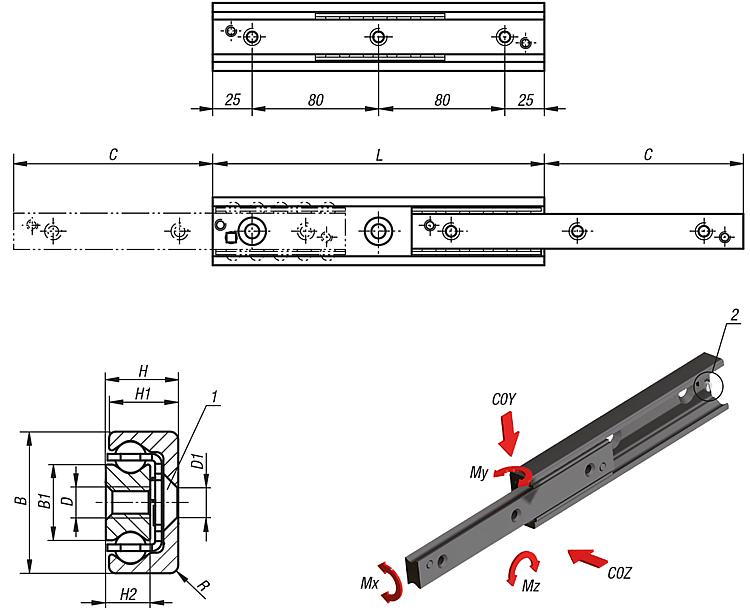

Odkaz na výkres	pro šroub se zapuštěnou hlavou DIN 7991 2) aretační šroub
Provedení:	Kolejnička a jezdec pozinkováno. Válečkové dráhy indukčně kaleny. Kuličky kaleny.

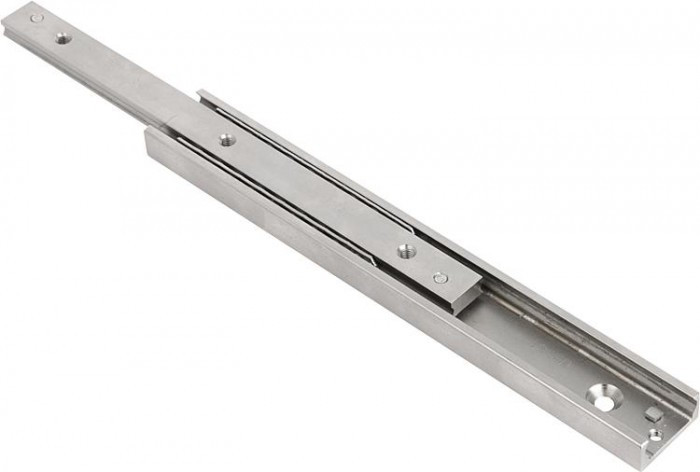

Upozornění	Částečný výsuv sestávající z jedné pevné vodicí kolejnice a jednoho pohyblivého jezdce. Jezdec může na jedné straně vyjet o něco více než o polovinu délky kolejnice (zdvih C). Odstraněním aretačního šroubu lze částečný výsuv se zdvihem C uskutečnit na obě strany. Celkový zdvih pak činí 2C (zdvih). Tato kompaktní a jednoduchá konstrukce umožňuje dosažení velmi vysokých nosností. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Velikost	B	B1	C (zdvih)	D	H	H1	H2	L	R	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů
21340-280290	120,01 €		CAD		28mm	15	148	M5	13mm	12,25mm	7,5mm	290	1	1934	1345	39,6	132	188	4
21340-280370	137,83 €		CAD		28mm	15	190	M5	13mm	12,25mm	7,5mm	370	1	2445	1711	50,4	213	305	5
21340-280450	153,41 €		CAD		28mm	15	232	M5	13mm	12,25mm	7,5mm	450	1	2955	2069	61,2	314	449	6
21340-280530	166,79 €		CAD		28mm	15	274	M5	13mm	12,25mm	7,5mm	530	1	3466	2426	72	435	621	7
21340-280610	186,81 €		CAD		28mm	15	315	M5	13mm	12,25mm	7,5mm	610	1	3986	2790	82,8	575	821	8
21340-350290	148,99 €		CAD		35mm	15,8	159	M6	17mm	16mm	10mm	290	2	2060	1442	46,9	146	208	4
21340-350370	171,27 €		CAD		35mm	15,8	203	M6	17mm	16mm	10mm	370	2	2638	1847	59,9	238	340	5
21340-350450	193,52 €		CAD		35mm	15,8	247	M6	17mm	16mm	10mm	450	2	3217	2252	73	345	505	6
21340-350530	211,32 €		CAD		35mm	15,8	279	M6	17mm	16mm	10mm	530	2	4282	2997	90,4	543	775	7
21340-350610	236,01 €		CAD		35mm	15,8	323	M6	17mm	16mm	10mm	610	2	4858	3401	103,5	711	1015	8
21340-430290	200,17 €		CAD		43mm	23	158	M8	22mm	21mm	13,5mm	290	2,5	2872	2010	93,8	201	288	4
21340-430370	226,93 €		CAD		43mm	23	208	M8	22mm	21mm	13,5mm	370	2,5	3377	2364	115,9	308	440	5
21340-430450	253,63 €		CAD		43mm	23	243	M8	22mm	21mm	13,5mm	450	2,5	4690	3283	149,2	509	728	6
21340-430530	275,87 €		CAD		43mm	23	278	M8	22mm	21mm	13,5mm	530	2,5	6039	4227	182,4	762	1088	7
21340-430610	307,08 €		CAD		43mm	23	313	M8	22mm	21mm	13,5mm	610	2,5	7411	5188	215,6	1064	1521	8
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
