Teleskopické lišty v dvojitom usporiadaní

Popis tovaru

Kód:	21338
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty v dvojitom usporiadaní | 21338
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 21338 Teleskopické lišty ve dvojitém uspořádání

Varianty
Technické parametre

Material	Kolejnička a jezdec z oceli na valivá ložiska. Kuličky z oceli na valivá ložiska. Klec kuliček z oceli.
Provedení:	Kolejnička, jezdec a kuličková klec pozinkované. Oběžné dráhy indukčně kaleny. Kuličky kaleny.
Upozornění	Plný výsuv skládající se ze dvou vodicích kolejnic, které slouží jako pevný a pohyblivý prvek, a ze dvou jezdců, které jsou vzájemně spojené a tvoří vložený prvek. Toto uspořádání poskytuje kuličkovým klecím dobrou ochranu před znečištěním. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů. Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy. K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filter

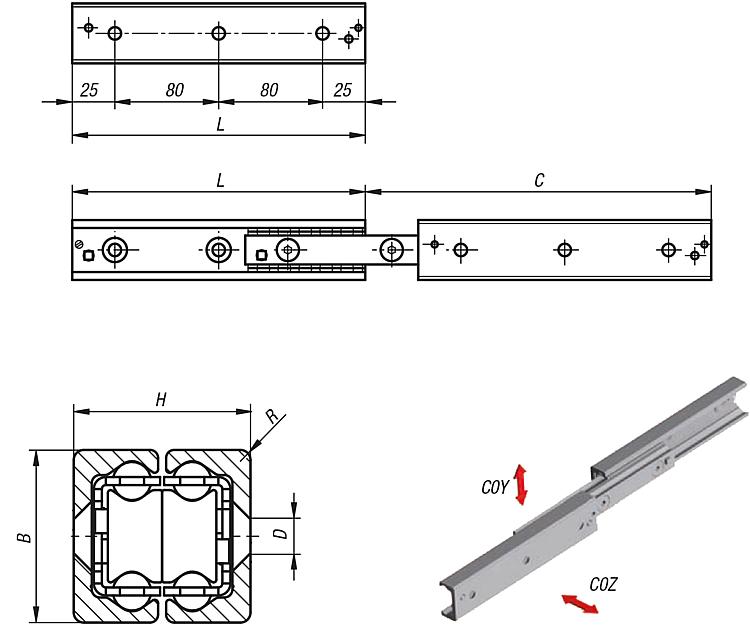

Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	C (zdvih)	D pro šroub	H	L	R	C0Y N	C0Z N	Počet otvorů	.step
21338-280210	206,65 €			28mm	232	M5	26mm	210	1	432	302	3	.step
21338-280370	274,49 €			28mm	380	M5	26mm	370	1	482	482	5	.step
21338-280450	304,92 €			28mm	434	M5	26mm	450	1	393	393	6	.step
21338-280530	340,29 €			28mm	548	M5	26mm	530	1	332	332	7	.step
21338-350370	309,67 €			35mm	406	M6	34mm	370	2	522	522	5	.step
21338-350450	361,07 €			35mm	494	M6	34mm	450	2	429	429	6	.step
21338-350530	394,17 €			35mm	558	M6	34mm	530	2	394	394	7	.step
21338-350610	443,31 €			35mm	646	M6	34mm	610	2	338	338	8	.step
21338-430450	459,97 €			43mm	486	M8	44mm	450	2,5	1331	1279	6	.step
21338-430530	492,67 €			43mm	556	M8	44mm	530	2,5	1193	1193	7	.step
21338-430610	551,27 €			43mm	626	M8	44mm	610	2,5	1082	1082	8	.step
21338-430770	661,65 €			43mm	796	M8	44mm	770	2,5	845	845	10	.step
21338-430930	727,45 €			43mm	966	M8	44mm	930	2,5	693	693	12	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
