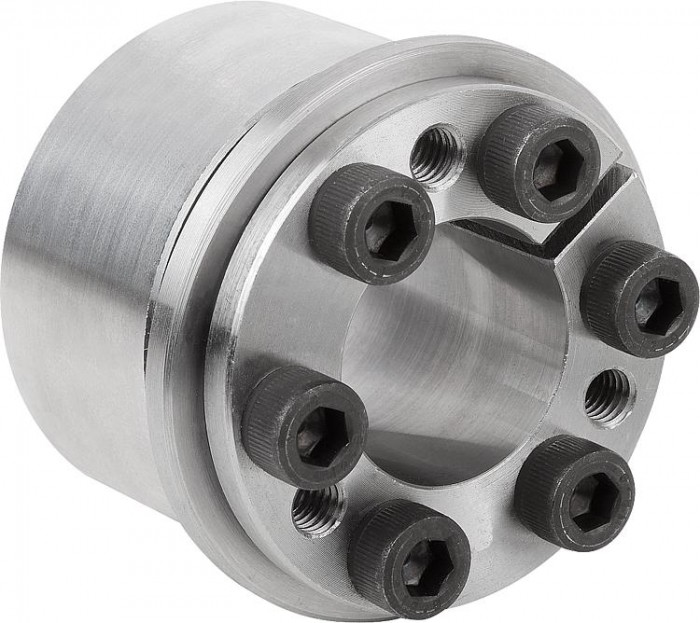

Úpínacie sady, prevedenie C s axiálnym krúžkom
Popis produktu
| Kód: | 23352 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Na stiahnutie
Přehrát video
Datový list 23352 Upínací sady, provedení C s axiálním kroužkem Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít

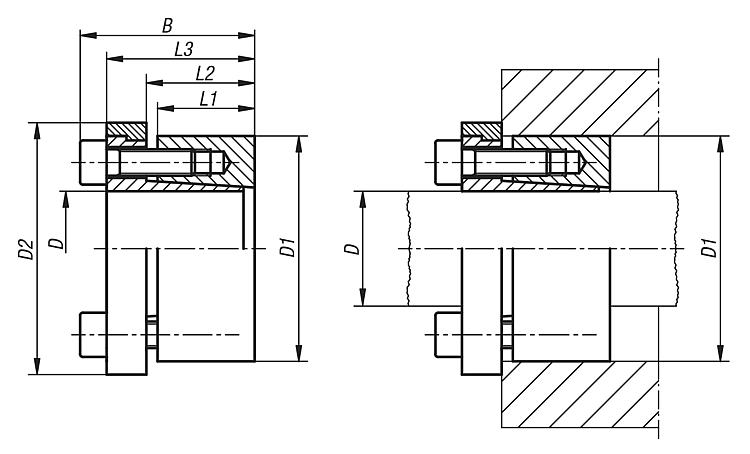

| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | d2 | B | L1 | L2 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23352-1947 | 17,04 € | 19 | 47mm | 53mm | 45mm | 26 | 31 | 39 | 320 | 33 | 180 | 70 | 6 x M6 | 17 | ||
| 23352-2047 | 17,04 € | 20 | 47mm | 53mm | 45mm | 26 | 31 | 39 | 330 | 33 | 170 | 70 | 6 x M6 | 17 | ||
| 23352-2247 | 17,04 € | 22 | 47mm | 53mm | 45mm | 26 | 31 | 39 | 370 | 33 | 155 | 70 | 6 x M6 | 17 | ||
| 23352-2450 | 17,56 € | 24 | 50mm | 56mm | 45mm | 26 | 31 | 39 | 400 | 33 | 140 | 70 | 6 x M6 | 17 | ||
| 23352-2550 | 18,21 € | 25 | 50mm | 56mm | 45mm | 26 | 31 | 39 | 420 | 33 | 135 | 70 | 6 x M6 | 17 | ||
| 23352-2855 | 19,40 € | 28 | 55mm | 61mm | 45mm | 26 | 31 | 39 | 470 | 33 | 120 | 60 | 6 x M6 | 17 | ||
| 23352-3055 | 19,40 € | 30 | 55mm | 61mm | 45mm | 26 | 31 | 39 | 500 | 33 | 115 | 60 | 6 x M6 | 17 | ||
| 23352-3260 | 21,54 € | 32 | 60mm | 66mm | 45mm | 26 | 31 | 39 | 710 | 44 | 140 | 75 | 8 x M6 | 17 | ||
| 23352-3560 | 21,54 € | 35 | 60mm | 66mm | 45mm | 26 | 31 | 39 | 780 | 44 | 130 | 75 | 8 x M6 | 17 | ||
| 23352-3865 | 23,03 € | 38 | 65mm | 71mm | 45mm | 26 | 31 | 39 | 850 | 44 | 120 | 70 | 8 x M6 | 17 | ||
| 23352-4065 | 23,44 € | 40 | 65mm | 71mm | 45mm | 26 | 31 | 39 | 890 | 44 | 110 | 70 | 8 x M6 | 17 | ||
| 23352-4275 | 29,22 € | 42 | 75mm | 81mm | 55mm | 30 | 36 | 47 | 1270 | 61 | 130 | 70 | 6 x M8 | 41 | ||
| 23352-4575 | 29,22 € | 45 | 75mm | 81mm | 55mm | 30 | 36 | 47 | 1360 | 61 | 120 | 70 | 6 x M8 | 41 | ||
| 23352-4880 | 31,14 € | 48 | 80mm | 86mm | 55mm | 30 | 36 | 47 | 1940 | 81 | 150 | 90 | 8 x M8 | 41 | ||
| 23352-5080 | 31,14 € | 50 | 80mm | 86mm | 55mm | 30 | 36 | 47 | 2020 | 81 | 145 | 90 | 8 x M8 | 41 | ||
| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | d2 | B | L1 | L2 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
| 23352-5585 | 35,26 € | 55 | 85mm | 91mm | 55mm | 30 | 36 | 47 | 2220 | 81 | 130 | 85 | 8 x M8 | 41 | ||
| 23352-6090 | 38,18 € | 60 | 90mm | 96mm | 55mm | 30 | 36 | 47 | 2430 | 81 | 120 | 80 | 8 x M8 | 41 | ||
| 23352-6595 | 42,54 € | 65 | 95mm | 101mm | 55mm | 30 | 36 | 47 | 2630 | 81 | 110 | 75 | 8 x M8 | 41 | ||
| 23352-70110 | 61,36 € | 70 | 110mm | 116mm | 72mm | 40 | 46 | 62 | 4580 | 131 | 125 | 80 | 8 x M10 | 83 | ||
| 23352-75115 | 71,43 € | 75 | 115mm | 121mm | 72mm | 40 | 46 | 62 | 4900 | 131 | 115 | 75 | 8 x M10 | 83 | ||
| 23352-80120 | 78,38 € | 80 | 120mm | 126mm | 72mm | 40 | 46 | 62 | 5230 | 131 | 110 | 70 | 8 x M10 | 83 | ||
| 23352-85125 | 83,13 € | 85 | 125mm | 131mm | 72mm | 40 | 46 | 62 | 6950 | 163 | 125 | 85 | 10 x M10 | 83 | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||||||||
