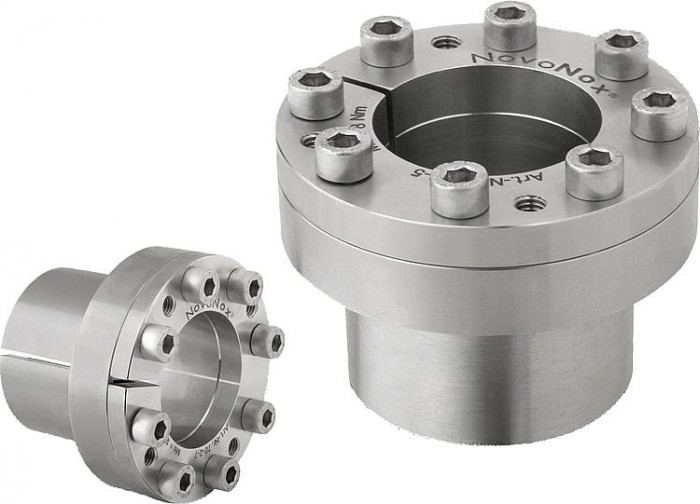

Úpínacie sady, prevedenie A, nerezové

Popis tovaru

Kód:	23350-01
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Úpínacie sady, prevedenie A, nerezové | 23350-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23350–01 Upínací sady, provedení A, nerezové

Všeobecné pokyny ke kuželovým svěrným pouzdrům

Varianty
Technické parametre

Material	Upínací sada, nerezová ocel 1.4057. Upínací šrouby, nerezová ocel 1.4301.
Montáž	Upínací sadu na kuželových plochách, jakož i styk hřídele a náboje lehce potřete olejem. Nepoužívejte oleje s MoS2 nebo tuk. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Šrouby dotáhněte postupně křížem na předepsaný utahovací moment. Demontáž: Všechny šrouby odstraňte a našroubujte do odtlačovacího závitu přední příruby. Šrouby utahujte postupně křížem, dokud se upínací sada neuvolní.
Provedení:	Bez povrchové úpravy.
Tolerance	Hřídel: Doporučení tolerance h8. Jakost povrchu Rz ≤ 16 µm. Náboj: Doporučení tolerance H8. Jakost povrchu Rz ≤ 16 µm.
Upozornění	Obzvlášť malá samostředicí upínací sada bez axiálního posuvu. - pro průměry hřídele 20 – 60 mm - pro střední krouticí momenty - vhodné pro náboje s malou tloušťkou stěny - žádný axiální posun - samostředicí

Detail zavřít

Zruš filter

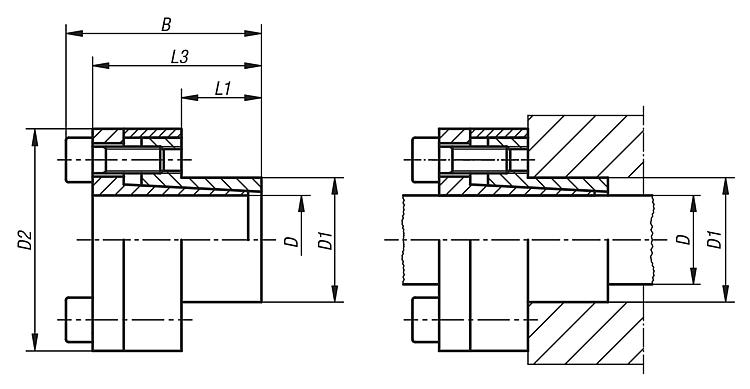

Objednací kód	Základná cena bez DPH	Objednat	D	d1	d2	B	L1	L3	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm	.step
23350-01-2028	65,96 €		20	28mm	50mm	45mm	18	39	97	10	71	51	4 x M6	8	.step
23350-01-2534	81,80 €		25	34mm	56mm	52mm	25	46	180	15	62	45	6 x M6	8	.step
23350-01-3041	96,44 €		30	41mm	62mm	52mm	25	46	220	15	51	38	6 x M6	8	.step
23350-01-3547	120,55 €		35	47mm	68mm	59mm	32	53	340	19	46	34	8 x M6	8	.step
23350-01-4053	126,29 €		40	53mm	75mm	59mm	32	53	390	19	40	30	8 x M6	8	.step
23350-01-4559	136,62 €		45	59mm	86mm	78mm	45	70	820	36	48	36	8 x M8	18	.step
23350-01-5065	152,13 €		50	65mm	92mm	78mm	45	70	910	36	43	33	8 x M8	18	.step
23350-01-5571	235,37 €		55	71mm	98mm	89mm	55	81	1100	41	36	28	9 x M8	18	.step
23350-01-6077	289,33 €		60	77mm	104mm	89mm	55	81	1200	41	33	26	9 x M8	18	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
