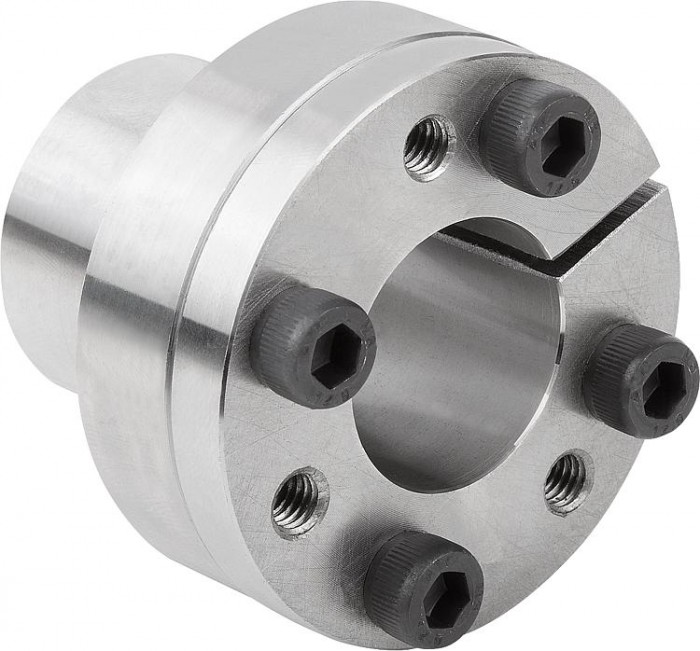

Upínacie sady prevedenie A pre tenkostenné diely náboja
Popis produktu
| Kód: | 23350 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Na stiahnutie
Přehrát video
Datový list 23350 Upínací sady provedení A pro tenkostěnné díly náboje Overview keyless locking couplings and shrink discs Výpočet minimálního průměru náboje
Detail zavřít
| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | d2 | B | L1 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23350-0815 | 16,07 € | 8 | 15mm | 27mm | 30mm | 12 | 26 | 30 | 7 | 230 | 120 | 4 x M4 | 4 | ||
| 23350-0916 | 16,07 € | 9 | 16mm | 28mm | 31mm | 14 | 27 | 34 | 7 | 170 | 100 | 4 x M4 | 4 | ||
| 23350-1016 | 16,21 € | 10 | 16mm | 28mm | 31mm | 14 | 27 | 37 | 7 | 160 | 100 | 4 x M4 | 4 | ||
| 23350-1118 | 16,91 € | 11 | 18mm | 32mm | 31mm | 14 | 27 | 51 | 10 | 180 | 110 | 4 x M4 | 5 | ||
| 23350-1218 | 17,07 € | 12 | 18mm | 32mm | 31mm | 14 | 27 | 56 | 10 | 155 | 110 | 4 x M4 | 5 | ||
| 23350-1423 | 17,17 € | 14 | 23mm | 38mm | 31mm | 14 | 27 | 65 | 10 | 140 | 85 | 4 x M4 | 5 | ||
| 23350-1524 | 17,32 € | 15 | 24mm | 44mm | 42mm | 16 | 36 | 110 | 17 | 180 | 115 | 3 x M6 | 17 | ||
| 23350-1624 | 17,64 € | 16 | 24mm | 44mm | 42mm | 16 | 36 | 120 | 17 | 170 | 115 | 3 x M6 | 17 | ||
| 23350-1826 | 18,16 € | 18 | 26mm | 47mm | 44mm | 18 | 38 | 180 | 22 | 180 | 135 | 4 x M6 | 17 | ||
| 23350-1927 | 18,29 € | 19 | 27mm | 48mm | 44mm | 18 | 38 | 190 | 22 | 170 | 125 | 4 x M6 | 17 | ||
| 23350-2028 | 18,72 € | 20 | 28mm | 49mm | 44mm | 18 | 38 | 200 | 21 | 150 | 115 | 4 x M6 | 17 | ||
| 23350-2232 | 19,96 € | 22 | 32mm | 53mm | 51mm | 25 | 45 | 230 | 21 | 115 | 80 | 4 x M6 | 17 | ||
| 23350-2434 | 20,08 € | 24 | 34mm | 55mm | 51mm | 25 | 45 | 255 | 21 | 105 | 75 | 4 x M6 | 17 | ||
| 23350-2534 | 20,90 € | 25 | 34mm | 55mm | 51mm | 25 | 45 | 255 | 21 | 100 | 75 | 4 x M6 | 17 | ||
| 23350-2839 | 21,13 € | 28 | 39mm | 60mm | 51mm | 25 | 45 | 370 | 31 | 110 | 80 | 5 x M6 | 17 | ||
| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | d2 | B | L1 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
| 23350-3041 | 21,71 € | 30 | 41mm | 62mm | 51mm | 25 | 45 | 475 | 31 | 125 | 90 | 6 x M6 | 17 | ||
| 23350-3243 | 22,49 € | 32 | 43mm | 64mm | 56mm | 30 | 50 | 505 | 31 | 95 | 75 | 6 x M6 | 17 | ||
| 23350-3547 | 24,54 € | 35 | 47mm | 68mm | 56mm | 30 | 50 | 740 | 42 | 120 | 90 | 8 x M6 | 17 | ||
| 23350-3850 | 26,71 € | 38 | 50mm | 71mm | 56mm | 30 | 50 | 800 | 42 | 110 | 85 | 8 x M6 | 17 | ||
| 23350-4053 | 27,66 € | 40 | 53mm | 74mm | 58mm | 32 | 52 | 950 | 53 | 110 | 85 | 8 x M6 | 17 | ||
| 23350-4255 | 33,26 € | 42 | 55mm | 77mm | 58mm | 32 | 52 | 995 | 78 | 105 | 80 | 8 x M6 | 17 | ||
| 23350-4559 | 36,99 € | 45 | 59mm | 85mm | 72mm | 40 | 64 | 1750 | 78 | 130 | 100 | 8 x M8 | 41 | ||
| 23350-4862 | 41,35 € | 48 | 62mm | 87mm | 72mm | 40 | 64 | 1870 | 78 | 120 | 95 | 8 x M8 | 41 | ||
| 23350-5065 | 42,38 € | 50 | 65mm | 91mm | 82mm | 50 | 74 | 2430 | 97 | 115 | 90 | 10 x M8 | 41 | ||
| 23350-5571 | 48,56 € | 55 | 71mm | 98mm | 82mm | 50 | 74 | 2670 | 97 | 105 | 80 | 10 x M8 | 41 | ||
| 23350-6077 | 59,02 € | 60 | 77mm | 103mm | 82mm | 50 | 74 | 2920 | 97 | 95 | 75 | 10 x M8 | 41 | ||
| 23350-6584 | 64,49 € | 65 | 84mm | 110mm | 82mm | 50 | 74 | 3160 | 97 | 90 | 70 | 10 x M8 | 41 | ||
| 23350-7090 | 87,79 € | 70 | 90mm | 119mm | 101mm | 60 | 91 | 4330 | 123 | 85 | 70 | 8 x M10 | 83 | ||
| 23350-7595 | 103,44 € | 75 | 95mm | 126mm | 101mm | 60 | 91 | 5310 | 142 | 90 | 75 | 9 x M10 | 83 | ||
| 23350-80100 | 114,39 € | 80 | 100mm | 131mm | 106mm | 65 | 96 | 7580 | 190 | 110 | 85 | 12 x M10 | 83 | ||
| Objednávací kód | Základná cena bez DPH | Objednať | D | d1 | d2 | B | L1 | L3 | Prenosný krútiaci moment M Nm pri uťahovacom momente MS | Prenositeľná axiálna sila F kN pri uťahovacom momente MS | Plošný tlak na hriadeli P N/mm² | Plošný tlak na náboji P N/mm² | Počet upínacích skrutiek | Uťahovací moment MS Nm upínacích skrutiek | CAD |
| 23350-85106 | 119,40 € | 85 | 106mm | 137mm | 106mm | 65 | 96 | 7990 | 190 | 100 | 80 | 12 x M10 | 83 | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | |||||||||||||||
