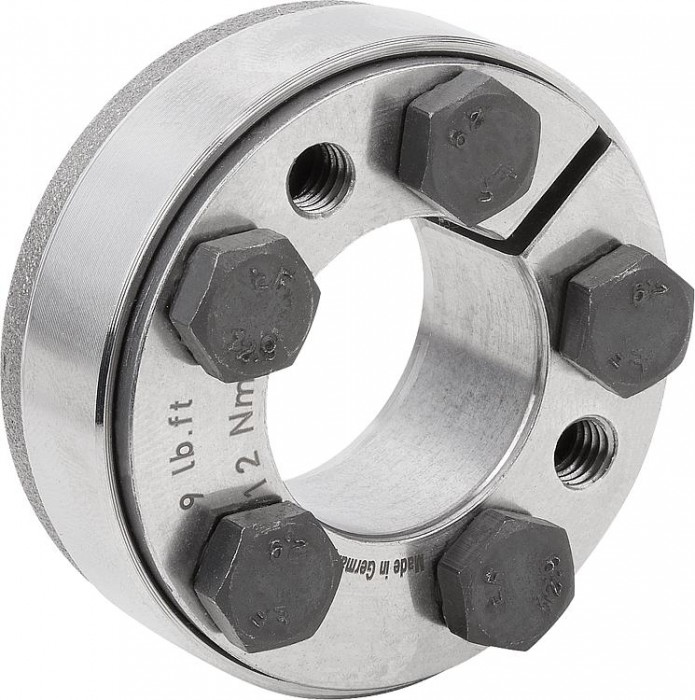

Sťahovacie kotúče, prevedenie B

Popis tovaru

Kód:	23382
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sťahovacie kotúče, prevedenie B | 23382
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 23382 Stahovací kotouče, provedení B

Overview keyless locking couplings and shrink discs

Varianty
Technické parametre

Material	Ocel.
Montáž	Odstraňte přítomné přepravní pojistky. Očistěte hřídel, vnitřní a vnější průměr náboje a mírně je natřete olejem. Nepoužívejte olej s MoS2 ani tuk. Stahovací kotouč nasuňte na náboj. Poté celou jednotku (stahovací kotouč s nábojem) nasuňte na hřídel a ustavte do správné polohy. Pak postupně v několika krocích dotáhněte momentovým klíčem upínací šrouby na předepsaný moment MS. 1. krok cca 33 % MS 2. krok cca 66 % MS 3. krok cca 100 % MS Demontáž: Všechny šrouby postupně popořadě povolte, ale ze závitu je úplně nevyšroubujte. Stahovací kotouč se zpravidla uvolní sám.
Provedení:	Bez povrchové úpravy.
Upozornění	Stahovací kotouče k upevnění dutého hřídele na hřídel. Na náboj se nasazují z vnějšku a zmenšením svého vnitřního průměru vytvářejí prostřednictvím klínových ploch pnutí na náboj. Tím vzniká mezi nábojem a hřídelem pevné spojení. Jsou vhodné pro statická, dynamická a rázová zatížení. - pro velmi vysoké krouticí momenty - žádný axiální posun hřídel/náboj při montáži - samostředicí 23380–01–4072 provedení s vysokopevnostními šrouby (ISO 4762).

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	D	d1	DW	B	L	L1	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23382-1844	26,16 €		CAD	18	44mm	15 16	19mm	15	13	80 110	11 14	389	4 x M6	12
23382-2047	26,38 €		CAD	20	47mm	17 18	19,3mm	15,3	13,5	150 180	18 20	342	4 x M6	12
23382-2450	28,26 €		CAD	24	50mm	19 20 22	22mm	18	15	160 210 280	17 20 25	329	5 x M6	12
23382-3060	30,71 €		CAD	30	60mm	24 25 26	24mm	20	17	270 320 360	23 25 28	341	6 x M6	12
23382-3672	31,04 €		CAD	36	72mm	27 30 33	27,5mm	22	18,5	510 710 950	37 47 58	483	5 x M8	35
23382-3872	33,11 €		CAD	38	72mm	27 30 33	27,5mm	22	18,5	480 650 860	36 43 52	460	5 x M8	35
23382-4080	33,11 €		CAD	40	80mm	34 35 37	29,5mm	24	20,5	810 880 960	48 50 52	339	6 x M8	35
23382-4480	42,01 €		CAD	44	80mm	35 36 37	29,5mm	24	20,5	800 890 1050	52 57 60	341	6 x M8	35
23382-5090	42,01 €		CAD	50	90mm	38 40 42	31,5mm	26	22	1500 1700 2000	79 87 94	386	8 x M8	35
23382-55100	42,01 €		CAD	55	100mm	42 45 48	34,5mm	29	25	1600 2000 2400	78 88 99	360	8 x M8	35
23382-60110	42,53 €		CAD	60	110mm	48 50 52	34,5mm	29	24,5	2200 2500 2700	92 98 105	316	9 x M8	35
23382-62110	42,53 €		CAD	62	110mm	48 50 52	34,5mm	29	24,5	2200 2500 2700	92 98 105	318	9 x M8	35
23382-68115	52,08 €		CAD	68	115mm	50 55 60	34,5mm	29	24,5	2400 3000 3800	94 111 128	329	9 x M8	35
23382-75138	52,08 €		CAD	75	138mm	55 60 65	37,5mm	31	26,3	3700 4700 5800	135 156 177	424	10 x M10	70
23382-80141	66,41 €		CAD	80	141mm	60 65 70	37,5mm	31	26	4200 5200 6300	141 160 180	399	10 x M10	70
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
