Elastomerové zubové spojky s radiálnym zvieracím nábojom
Popis produktu
| Kód: | 23022 |
|---|---|
| Výrobca: | norelem |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Na stiahnutie
Datový list 23022 Elastomerové zubové spojky s radiálním svěracím nábojem Technický pokyn pro spojky
Detail zavřít

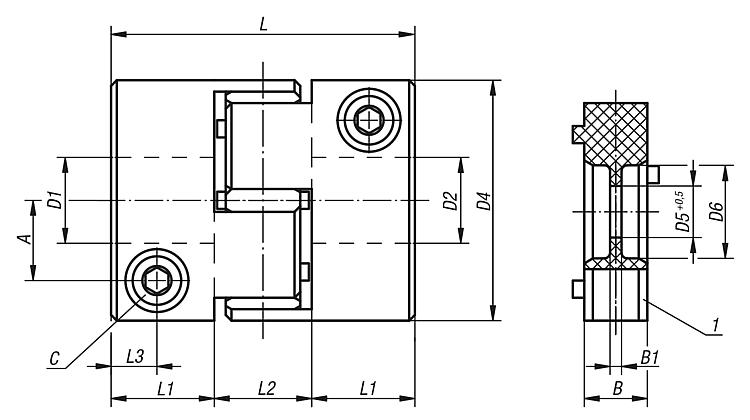

| Objednávací kód | Základná cena bez DPH | Koncová cena s DPH | Objednať | CAD | Veľkosť | Menovitý moment Nm | Moment zotrvačnosti (10⁻³ kgm²) | Statická torzná tuhosť Nm/arcmin | Max. axiálna nesúososť hriadeľa ± | Max. bočná nesúososť hriadeľa | Radiálna tuhosť pružiny N/mm | Uťahovací moment skrutiek Nm | D1/D2 predvŕtaný | D1/D2 min. | D1/D2 max. | D4 | D5 | D6 | A | L | L1 | L2 | L3 | B | B1 | C (DIN 912-10.9) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23022-002 | 65,00 € | 78,65 € | 2 | 0,00016 | 0,007 | 0,6 | 0,1 | 405 | 0,5 | 3 | 3 | 5 | 14 | – | – | 4mm | 22 | 7 | 8 | 3,5 | 6mm | – | M2 | |||
| 23022-005 | 75,50 € | 91,36 € | 5 | 0,0011 | 0,016 | 0,8 | 0,1 | 510 | 1 | 5 | 5 | 8 | 20 | – | – | 6,5mm | 30 | 10 | 10 | 5 | 8mm | – | M2,5 | |||
| 23022-008 | 103,82 € | 125,62 € | 8 | 0,01 | 0,04 | 0,5 | 0,1 | 600 | 4 | 6 | 8 | 15 | 32 | 8,5 | 10,5 | 10,5mm | 40 | 13,5 | 13 | 6 | 10mm | 2 | M4 | |||
| 23022-015 | 126,01 € | 152,47 € | 15 | 0,03 | 0,24 | 0,5 | 0,1 | 2100 | 8 | 7 | 10 | 20 | 40 | 9,5 | 18 | 13,5mm | 50 | 17 | 16 | 8 | 12mm | 3 | M5 | |||
| 23022-030 | 150,32 € | 181,89 € | 30 | 0,09 | 0,41 | 0,5 | 0,1 | 2500 | 14 | 9 | 13 | 26 | 50 | 12,5 | 27 | 16,5mm | 58 | 20 | 18 | 9 | 14mm | 3 | M6 | |||
| 23022-060 | 178,30 € | 215,74 € | 60 | 0,18 | 0,61 | 0,5 | 0,1 | 2600 | 35 | 12 | 15 | 29 | 60 | 12,5 | 27 | 19,5mm | 62 | 22 | 18 | 10 | 14mm | 3 | M8 | |||
| 23022-150 | 208,02 € | 251,70 € | 150 | 0,38 | 1,05 | 1 | 0,1 | 3300 | 67 | 15 | 22 | 33 | 70 | 14,5 | 30 | 23mm | 73 | 26,5 | 20 | 12 | 15mm | 4 | M10 | |||
| 23022-300 | 347,85 € | 420,90 € | 300 | 1 | 2 | 1 | 0,12 | 4500 | 115 | 18 | 30 | 42 | 85 | 16,5 | 38 | 29mm | 86 | 31 | 24 | 14 | 18mm | 4 | M12 | |||
| 23022-500 | 531,36 € | 642,95 € | 500 | 2,2 | 5,8 | 1 | 0,15 | 5900 | 115 | 20 | 38 | 56 | 100 | 20,5 | 47 | 36mm | 94 | 33 | 28 | 16 | 22mm | 5 | M12 | |||
| 23022-700 | 677,51 € | 819,79 € | 700 | 5,2 | 8 | 1 | 0,15 | 7000 | 185 | 24 | 40 | 70 | 120 | 22,5 | 58 | 44mm | 109 | 38 | 33 | 18 | 25mm | 6 | M14 | |||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||||||||||||||||||
