Čelné ozubené kolieska z plastu, modul 3 vstrekované, priame ozubenie, uhol záberu 20°

Popis produktu

Kód:	22402
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelné ozubené kolieska z plastu, modul 3 vstrekované, priame ozubenie, uhol záberu 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22402 Čelní ozubená kola z plastu, modul 3 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametre

Detail zavřít

Zruš filter

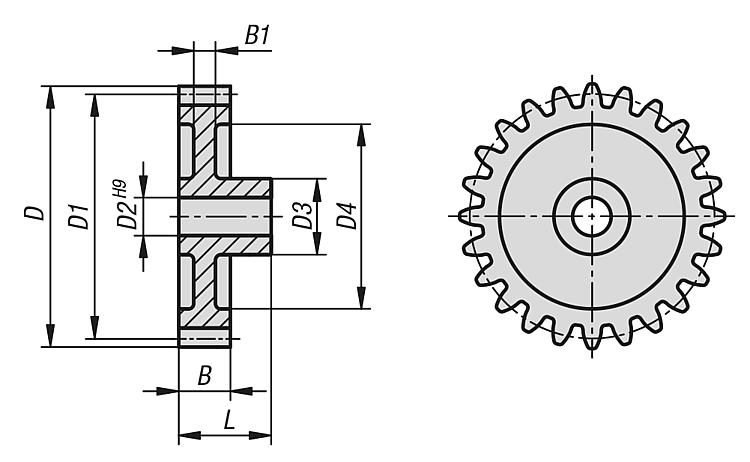

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1300012	6,97 €	8,43 €		CAD	polyacetal	12	42	36mm	12mm	24		19mm	19	34	3,223
22402-1300013	7,09 €	8,58 €		CAD	polyacetal	13	45	39mm	12mm	24		19mm	19	34	3,49
22402-1300014	7,41 €	8,97 €		CAD	polyacetal	14	48	42mm	12mm	24		19mm	19	34	3,76
22402-1300015	7,59 €	9,18 €		CAD	polyacetal	15	51	45mm	12mm	24	30,5	19mm	8	34	4,029
22402-1300016	7,74 €	9,37 €		CAD	polyacetal	16	54	48mm	12mm	24	30,5	19mm	8	34	4,297
22402-1300017	7,97 €	9,64 €		CAD	polyacetal	17	57	51mm	12mm	24	30,5	19mm	8	34	4,566
22402-1300018	8,34 €	10,09 €		CAD	polyacetal	18	60	54mm	12mm	24	38	19mm	8	34	4,834
22402-1300019	8,71 €	10,54 €		CAD	polyacetal	19	63	57mm	12mm	24	38	19mm	8	34	5,103
22402-1300020	9,26 €	11,20 €		CAD	polyacetal	20	66	60mm	12mm	24	38	19mm	8	34	5,372
22402-1300021	9,55 €	11,56 €		CAD	polyacetal	21	69	63mm	12mm	24	45	19mm	8	34	5,64
22402-1300022	9,88 €	11,95 €		CAD	polyacetal	22	72	66mm	12mm	24	45	19mm	8	34	5,909
22402-1300023	10,11 €	12,23 €		CAD	polyacetal	23	75	69mm	12mm	24	52	19mm	8	34	6,177
22402-1300024	10,44 €	12,63 €		CAD	polyacetal	24	78	72mm	12mm	24	52	19mm	8	34	6,446
22402-1300025	10,57 €	12,79 €		CAD	polyacetal	25	81	75mm	14mm	28	58	19mm	8	34	6,715
22402-1300026	10,68 €	12,92 €		CAD	polyacetal	26	84	78mm	14mm	28	58	19mm	8	34	6,983
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1300027	10,84 €	13,12 €		CAD	polyacetal	27	87	81mm	14mm	28	58	19mm	8	34	7,252
22402-1300028	10,98 €	13,29 €		CAD	polyacetal	28	90	84mm	14mm	28	65	19mm	8	34	7,521
22402-1300030	11,11 €	13,44 €		CAD	polyacetal	30	96	90mm	14mm	28	68	19mm	8	34	8,058
22402-1300032	11,27 €	13,64 €		CAD	polyacetal	32	102	96mm	16mm	32	69	19mm	8	34	8,595
22402-1300033	11,48 €	13,89 €		CAD	polyacetal	33	105	99mm	16mm	32	69	19mm	8	34	8,864
22402-1300034	11,56 €	13,99 €		CAD	polyacetal	34	108	102mm	16mm	32	78	19mm	8	34	9,132
22402-1300035	11,61 €	14,05 €		CAD	polyacetal	35	111	105mm	16mm	32	78	19mm	8	34	9,401
22402-1300038	11,69 €	14,14 €		CAD	polyacetal	38	120	114mm	16mm	32	87	19mm	8	34	10,207
22402-1300040	11,83 €	14,31 €		CAD	polyacetal	40	126	120mm	16mm	32	93	19mm	8	34	10,744
22402-1300045	12,04 €	14,57 €		CAD	polyacetal	45	141	135mm	16mm	32	108	19mm	8	34	12,087
22402-1300050	42,20 €	51,06 €		CAD	polyacetal	50	156	150mm	20mm	40	133	19mm	8	34	13,43
22402-1300055	44,61 €	53,98 €		CAD	polyacetal	55	171	165mm	20mm	40	148	19mm	8	34	14,773
22402-1300060	47,03 €	56,91 €		CAD	polyacetal	60	186	180mm	20mm	40	163	19mm	8	34	16,116
22402-1300065	48,04 €	58,13 €		CAD	polyacetal	65	201	195mm	20mm	40	178	19mm	8	34	17,459
22402-1300070	51,89 €	62,79 €		CAD	polyacetal	70	216	210mm	20mm	40	193	19mm	8	34	18,802
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1300075	54,30 €	65,70 €		CAD	polyacetal	75	231	225mm	20mm	40	208	19mm	8	34	20,145
22402-2300012	8,38 €	10,14 €		CAD	Polyketon	12	42	36mm	12mm	24		19mm	19	34	3,384
22402-2300013	8,29 €	10,03 €		CAD	Polyketon	13	45	39mm	12mm	24		19mm	19	34	3,666
22402-2300014	8,92 €	10,79 €		CAD	Polyketon	14	48	42mm	12mm	24		19mm	19	34	3,948
22402-2300015	9,16 €	11,08 €		CAD	Polyketon	15	51	45mm	12mm	24	30,5	19mm	8	34	4,23
22402-2300016	9,40 €	11,37 €		CAD	Polyketon	16	54	48mm	12mm	24	30,5	19mm	8	34	4,512
22402-2300017	9,58 €	11,59 €		CAD	Polyketon	17	57	51mm	12mm	24	30,5	19mm	8	34	4,794
22402-2300018	10,02 €	12,12 €		CAD	Polyketon	18	60	54mm	12mm	24	38	19mm	8	34	5,076
22402-2300019	10,51 €	12,72 €		CAD	Polyketon	19	63	57mm	12mm	24	38	19mm	8	34	5,358
22402-2300020	11,19 €	13,54 €		CAD	Polyketon	20	66	60mm	12mm	24	38	19mm	8	34	5,64
22402-2300021	11,21 €	13,56 €		CAD	Polyketon	21	69	63mm	12mm	24	45	19mm	8	34	5,922
22402-2300022	11,89 €	14,39 €		CAD	Polyketon	22	72	66mm	12mm	24	45	19mm	8	34	6,204
22402-2300023	12,24 €	14,81 €		CAD	Polyketon	23	75	69mm	12mm	24	52	19mm	8	34	6,486
22402-2300024	12,61 €	15,26 €		CAD	Polyketon	24	78	72mm	12mm	24	52	19mm	8	34	6,768
22402-2300025	12,72 €	15,39 €		CAD	Polyketon	25	81	75mm	14mm	28	58	19mm	8	34	7,051
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-2300026	12,88 €	15,58 €		CAD	Polyketon	26	84	78mm	14mm	28	58	19mm	8	34	7,333
22402-2300027	12,66 €	15,32 €		CAD	Polyketon	27	87	81mm	14mm	28	58	19mm	8	34	7,615
22402-2300028	13,23 €	16,01 €		CAD	Polyketon	28	90	84mm	14mm	28	65	19mm	8	34	7,897
22402-2300030	13,40 €	16,21 €		CAD	Polyketon	30	96	90mm	14mm	28	68	19mm	8	34	8,461
22402-2300032	13,62 €	16,48 €		CAD	Polyketon	32	102	96mm	16mm	32	69	19mm	8	34	9,025
22402-2300033	13,79 €	16,69 €		CAD	Polyketon	33	105	99mm	16mm	32	69	19mm	8	34	9,307
22402-2300034	13,98 €	16,92 €		CAD	Polyketon	34	108	102mm	16mm	32	78	19mm	8	34	9,589
22402-2300035	14,01 €	16,95 €		CAD	Polyketon	35	111	105mm	16mm	32	78	19mm	8	34	9,871
22402-2300038	14,10 €	17,06 €		CAD	Polyketon	38	120	114mm	16mm	32	87	19mm	8	34	10,717
22402-2300040	14,26 €	17,25 €		CAD	Polyketon	40	126	120mm	16mm	32	93	19mm	8	34	11,281
22402-2300045	14,53 €	17,58 €		CAD	Polyketon	45	141	135mm	16mm	32	108	19mm	8	34	12,691
22402-2300050	50,85 €	61,53 €		CAD	Polyketon	50	156	150mm	20mm	40	133	19mm	8	34	14,101
22402-2300055	53,74 €	65,03 €		CAD	Polyketon	55	171	165mm	20mm	40	148	19mm	8	34	15,512
22402-2300060	56,69 €	68,59 €		CAD	Polyketon	60	186	180mm	20mm	40	163	19mm	8	34	16,922
22402-2300065	59,57 €	72,08 €		CAD	Polyketon	65	201	195mm	20mm	40	178	19mm	8	34	18,332
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
