Čelné ozubené kolieska z plastu, modul 1 vstrekované, priame ozubenie, uhol záberu 20°

Popis produktu

Kód:	22402
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelné ozubené kolieska z plastu, modul 1 vstrekované, priame ozubenie, uhol záberu 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22402 Čelní ozubená kola z plastu, modul 1 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametre

Detail zavřít

Zruš filter

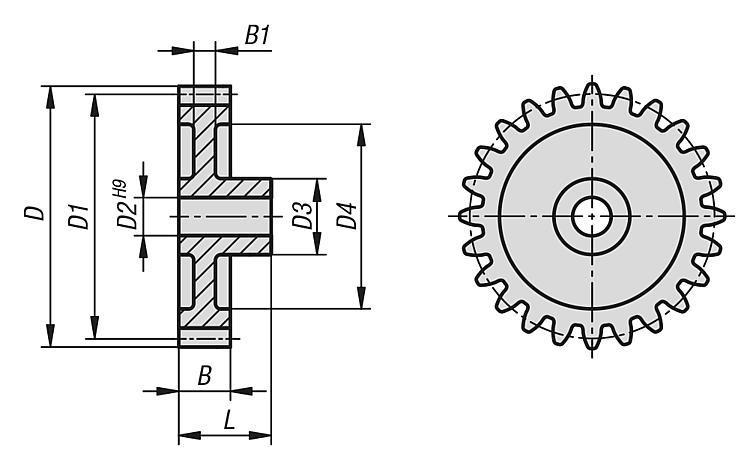

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1100012	2,02 €	2,44 €		CAD	polyacetal	12	14	12mm	4mm	9		9mm	9	17	0,169
22402-1100013	2,04 €	2,47 €		CAD	polyacetal	13	15	13mm	4mm	9		9mm	9	17	0,183
22402-1100014	2,11 €	2,55 €		CAD	polyacetal	14	16	14mm	4mm	9		9mm	9	17	0,197
22402-1100015	2,11 €	2,55 €		CAD	polyacetal	15	17	15mm	4mm	9		9mm	9	17	0,212
22402-1100016	2,17 €	2,63 €		CAD	polyacetal	16	18	16mm	4mm	9		9mm	9	17	0,226
22402-1100017	2,22 €	2,69 €		CAD	polyacetal	17	19	17mm	4mm	9	12	9mm	6	17	0,24
22402-1100018	2,25 €	2,72 €		CAD	polyacetal	18	20	18mm	4mm	9	13	9mm	6	17	0,254
22402-1100019	2,37 €	2,87 €		CAD	polyacetal	19	21	19mm	4mm	9	13	9mm	6	17	0,268
22402-1100020	2,50 €	3,03 €		CAD	polyacetal	20	22	20mm	4mm	9	13	9mm	6	17	0,282
22402-1100021	2,50 €	3,03 €		CAD	polyacetal	21	23	21mm	5mm	12	16	9mm	6	17	0,296
22402-1100022	2,52 €	3,05 €		CAD	polyacetal	22	24	22mm	5mm	12	16	9mm	6	17	0,311
22402-1100023	2,52 €	3,05 €		CAD	polyacetal	23	25	23mm	5mm	12	16	9mm	6	17	0,325
22402-1100024	2,56 €	3,10 €		CAD	polyacetal	24	26	24mm	6mm	15	18,5	9mm	6	18	0,339
22402-1100025	2,67 €	3,23 €		CAD	polyacetal	25	27	25mm	6mm	15	18,5	9mm	6	18	0,353
22402-1100026	2,80 €	3,39 €		CAD	polyacetal	26	28	26mm	6mm	15	18,5	9mm	6	18	0,367
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1100027	2,82 €	3,41 €		CAD	polyacetal	27	29	27mm	6mm	15	18,5	9mm	6	18	0,381
22402-1100028	2,89 €	3,50 €		CAD	polyacetal	28	30	28mm	6mm	15	21	9mm	6	18	0,395
22402-1100030	2,95 €	3,57 €		CAD	polyacetal	30	32	30mm	6mm	15	21	9mm	6	18	0,424
22402-1100032	3,08 €	3,73 €		CAD	polyacetal	32	34	32mm	6mm	18	23,5	9mm	4,6	18	0,452
22402-1100035	3,21 €	3,88 €		CAD	polyacetal	35	37	35mm	8mm	18	23,5	9mm	4,6	18	0,494
22402-1100036	3,28 €	3,97 €		CAD	polyacetal	36	38	36mm	8mm	18	27	9mm	4,6	18	0,508
22402-1100038	3,36 €	4,07 €		CAD	polyacetal	38	40	38mm	8mm	18	27	9mm	4,6	18	0,537
22402-1100040	3,44 €	4,16 €		CAD	polyacetal	40	42	40mm	8mm	18	27	9mm	4,6	18	0,565
22402-1100042	3,63 €	4,39 €		CAD	polyacetal	42	44	42mm	8mm	18	27	9mm	4,6	18	0,593
22402-1100045	3,98 €	4,82 €		CAD	polyacetal	45	47	45mm	8mm	18	36,5	9mm	4,6	18	0,636
22402-1100048	4,13 €	5,00 €		CAD	polyacetal	48	50	48mm	8mm	18	36,5	9mm	4,6	18	0,678
22402-1100050	4,68 €	5,66 €		CAD	polyacetal	50	52	50mm	8mm	18	36,5	9mm	4,6	18	0,706
22402-1100052	4,84 €	5,86 €		CAD	polyacetal	52	54	52mm	8mm	21	46	9mm	4,6	18	0,735
22402-1100054	4,98 €	6,03 €		CAD	polyacetal	54	56	54mm	8mm	21	46	9mm	4,6	18	0,763
22402-1100055	5,13 €	6,21 €		CAD	polyacetal	55	57	55mm	8mm	21	46	9mm	4,6	18	0,777
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1100056	5,29 €	6,40 €		CAD	polyacetal	56	58	56mm	8mm	21	46	9mm	4,6	18	0,791
22402-1100058	5,42 €	6,56 €		CAD	polyacetal	58	60	58mm	8mm	21	46	9mm	4,6	18	0,82
22402-1100060	5,63 €	6,81 €		CAD	polyacetal	60	62	60mm	8mm	21	46	9mm	4,6	18	0,848
22402-1100064	5,70 €	6,90 €		CAD	polyacetal	64	66	64mm	10mm	21	56,5	9mm	4,6	18	0,904
22402-1100065	5,73 €	6,93 €		CAD	polyacetal	65	67	65mm	10mm	21	56,5	9mm	4,6	18	0,918
22402-1100070	5,77 €	6,98 €		CAD	polyacetal	70	72	70mm	10mm	21	56,5	9mm	4,6	18	0,989
22402-1100072	5,94 €	7,19 €		CAD	polyacetal	72	74	72mm	10mm	21	66	9mm	4,6	18	1,017
22402-1100075	6,09 €	7,37 €		CAD	polyacetal	75	77	75mm	10mm	21	66	9mm	4,6	18	0,106
22402-1100080	6,42 €	7,77 €		CAD	polyacetal	80	82	80mm	10mm	21	66	9mm	4,6	18	1,131
22402-1100085	6,66 €	8,06 €		CAD	polyacetal	85	87	85mm	10mm	21	66	9mm	4,6	18	1,201
22402-1100090	7,06 €	8,54 €		CAD	polyacetal	90	92	90mm	10mm	21	76	9mm	4,6	18	1,272
22402-1100100	7,87 €	9,52 €		CAD	polyacetal	100	102	100mm	12mm	24	86	9mm	4,6	18	1,413
22402-1100110	7,95 €	9,62 €		CAD	polyacetal	110	112	110mm	12mm	24	96	9mm	4,6	18	1,555
22402-1100120	9,02 €	10,91 €		CAD	polyacetal	120	122	120mm	12mm	24	105,5	9mm	4,6	18	1,696
22402-1100130	9,40 €	11,37 €		CAD	polyacetal	130	132	130mm	12mm	24	115	9mm	4,6	18	1,837
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1100140	9,81 €	11,87 €		CAD	polyacetal	140	142	140mm	12mm	24	125	9mm	4,6	18	1,979
22402-2100012	2,41 €	2,92 €		CAD	Polyketon	12	14	12mm	4mm	9		9mm	9	17	0,178
22402-2100013	2,46 €	2,98 €		CAD	Polyketon	13	15	13mm	4mm	9		9mm	9	17	0,193
22402-2100014	2,56 €	3,10 €		CAD	Polyketon	14	16	14mm	4mm	9		9mm	9	17	0,207
22402-2100015	2,61 €	3,16 €		CAD	Polyketon	15	17	15mm	4mm	9		9mm	9	17	0,222
22402-2100016	2,61 €	3,16 €		CAD	Polyketon	16	18	16mm	4mm	9		9mm	9	17	0,237
22402-2100017	2,67 €	3,23 €		CAD	Polyketon	17	19	17mm	4mm	9	12	9mm	6	17	0,252
22402-2100018	2,69 €	3,25 €		CAD	Polyketon	18	20	18mm	4mm	9	13	9mm	6	17	0,267
22402-2100019	2,86 €	3,46 €		CAD	Polyketon	19	21	19mm	4mm	9	13	9mm	6	17	0,282
22402-2100020	3,04 €	3,68 €		CAD	Polyketon	20	22	20mm	4mm	9	13	9mm	6	17	0,296
22402-2100021	3,04 €	3,68 €		CAD	Polyketon	21	23	21mm	5mm	12	16	9mm	6	17	0,311
22402-2100022	3,08 €	3,73 €		CAD	Polyketon	22	24	22mm	5mm	12	16	9mm	6	17	0,326
22402-2100023	3,08 €	3,73 €		CAD	Polyketon	23	25	23mm	5mm	12	16	9mm	6	17	0,341
22402-2100024	3,11 €	3,76 €		CAD	Polyketon	24	26	24mm	6mm	15	18,5	9mm	6	18	0,356
22402-2100025	3,21 €	3,88 €		CAD	Polyketon	25	27	25mm	6mm	15	18,5	9mm	6	18	0,371
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.

Čelné ozubené kolieska z plastu, modul 1 vstrekované, priame ozubenie, uhol záberu 20°

Popis produktu

3D modely

Dopytovať cenu

Na stiahnutie
