Čelné ozubené kolieska z plastu, modul 0,7 vstrekované, priame ozubenie, uhol záberu 20°

Popis produktu

Kód:	22402
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelné ozubené kolieska z plastu, modul 0,7 vstrekované, priame ozubenie, uhol záberu 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 20402 Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20°

Datový list 22402 Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametre

Detail zavřít

Zruš filter

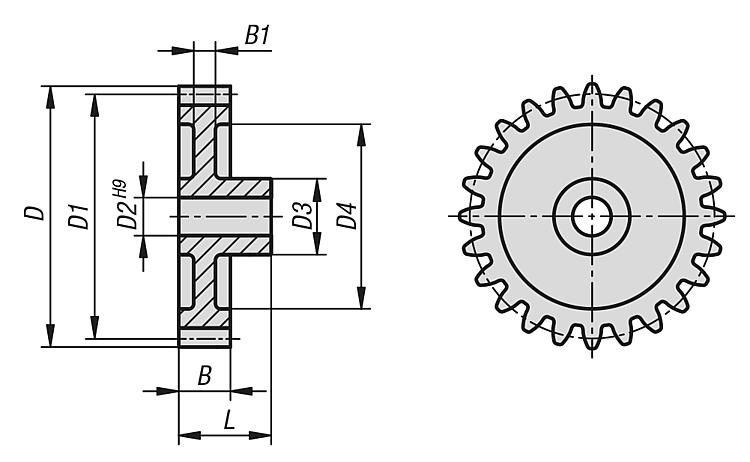

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1070012	0,62 €	0,75 €		CAD	polyacetal	12	9,8	8,4mm	3mm	6		6mm	6	15	0,055
22402-1070013	0,62 €	0,75 €		CAD	polyacetal	13	10,5	9,1mm	3mm	6		6mm	6	15	0,06
22402-1070014	0,64 €	0,77 €		CAD	polyacetal	14	11,2	9,8mm	3mm	6		6mm	6	15	0,064
22402-1070015	0,67 €	0,81 €		CAD	polyacetal	15	11,9	10,5mm	3mm	6		6mm	6	15	0,069
22402-1070016	0,75 €	0,91 €		CAD	polyacetal	16	12,6	11,2mm	4mm	9		6mm	6	15	0,073
22402-1070017	0,75 €	0,91 €		CAD	polyacetal	17	13,3	11,9mm	4mm	9		6mm	6	15	0,078
22402-1070018	0,78 €	0,94 €		CAD	polyacetal	18	14	12,6mm	4mm	9		6mm	6	15	0,083
22402-1070019	0,78 €	0,94 €		CAD	polyacetal	19	14,7	13,3mm	4mm	9		6mm	6	15	0,087
22402-1070020	0,82 €	0,99 €		CAD	polyacetal	20	15,4	14mm	4mm	9		6mm	6	15	0,092
22402-1070021	0,82 €	0,99 €		CAD	polyacetal	21	16,1	14,7mm	4mm	9		6mm	6	15	0,097
22402-1070022	0,84 €	1,02 €		CAD	polyacetal	22	16,8	15,4mm	4mm	9		6mm	6	15	0,0101
22402-1070023	0,90 €	1,09 €		CAD	polyacetal	23	17,5	16,1mm	4mm	9		6mm	6	15	0,0106
22402-1070024	0,93 €	1,13 €		CAD	polyacetal	24	18,2	16,8mm	4mm	9	13	6mm	3	15	0,011
22402-1070025	0,96 €	1,16 €		CAD	polyacetal	25	18,9	17,5mm	6mm	9	13	6mm	3	15	0,0115
22402-1070026	1,05 €	1,27 €		CAD	polyacetal	26	19,6	18,2mm	6mm	9	13	6mm	3	15	0,012
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1070027	1,12 €	1,36 €		CAD	polyacetal	27	20,3	18,9mm	6mm	9	13	6mm	3	15	0,0124
22402-1070028	1,15 €	1,39 €		CAD	polyacetal	28	21	19,6mm	6mm	9	13	6mm	3	15	0,0129
22402-1070030	1,19 €	1,44 €		CAD	polyacetal	30	22,4	21mm	6mm	12	16	6mm	3	15	0,0128
22402-1070032	1,25 €	1,51 €		CAD	polyacetal	32	23,8	22,4mm	6mm	12	16	6mm	3	15	0,0147
22402-1070035	1,34 €	1,62 €		CAD	polyacetal	35	25,9	24,5mm	6mm	15	18,5	6mm	3	15	0,0161
22402-1070036	1,38 €	1,67 €		CAD	polyacetal	36	26,6	25,2mm	6mm	15	18,5	6mm	3	15	0,0166
22402-1070038	1,48 €	1,79 €		CAD	polyacetal	38	28	26,6mm	6mm	15	21	6mm	3	15	0,0175
22402-1070040	1,62 €	1,96 €		CAD	polyacetal	40	29,4	28mm	6mm	15	21	6mm	3	15	0,0184
22402-1070042	1,81 €	2,19 €		CAD	polyacetal	42	30,8	29,4mm	6mm	18	24	6mm	2	15	0,0194
22402-1070045	1,96 €	2,37 €		CAD	polyacetal	45	32,9	31,5mm	6mm	18	24	6mm	2	15	0,0207
22402-1070048	2,11 €	2,55 €		CAD	polyacetal	48	35	33,6mm	8mm	18	24	6mm	2	15	0,0221
22402-1070050	2,22 €	2,69 €		CAD	polyacetal	50	36,4	35mm	8mm	18	27,5	6mm	2	15	0,023
22402-1070052	2,37 €	2,87 €		CAD	polyacetal	52	37,8	36,4mm	8mm	18	27,5	6mm	2	15	0,024
22402-1070054	2,50 €	3,03 €		CAD	polyacetal	54	39,2	37,8mm	8mm	18	27,5	6mm	2	15	0,0249
22402-1070055	2,56 €	3,10 €		CAD	polyacetal	55	39,9	38,5mm	8mm	18	30	6mm	2	15	0,0254
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-1070056	2,80 €	3,39 €		CAD	polyacetal	56	40,6	39,2mm	8mm	18	30	6mm	2	15	0,0258
22402-1070060	2,95 €	3,57 €		CAD	polyacetal	60	43,4	42mm	8mm	18	30	6mm	2	15	0,0277
22402-1070064	3,08 €	3,73 €		CAD	polyacetal	64	46,2	44,8mm	8mm	18	37	6mm	2	15	0,0295
22402-1070065	3,21 €	3,88 €		CAD	polyacetal	65	46,9	45,5mm	8mm	18	37	6mm	2	15	0,03
22402-1070070	3,36 €	4,07 €		CAD	polyacetal	70	50,4	49mm	8mm	18	37	6mm	2	15	0,0323
22402-1070072	3,46 €	4,19 €		CAD	polyacetal	72	51,8	50,4mm	8mm	18	37	6mm	2	15	0,0332
22402-1070075	3,57 €	4,32 €		CAD	polyacetal	75	53,9	52,5mm	10mm	18	37	6mm	2	15	0,0346
22402-1070080	3,72 €	4,50 €		CAD	polyacetal	80	57,4	56mm	10mm	21	46,5	6mm	2	15	0,0369
22402-1070090	4,08 €	4,94 €		CAD	polyacetal	90	64,4	63mm	10mm	21	57	6mm	2	15	0,0415
22402-1070096	4,11 €	4,97 €		CAD	polyacetal	96	68,6	67,2mm	10mm	21	57	6mm	2	15	0,0443
22402-1070100	4,30 €	5,20 €		CAD	polyacetal	100	71,4	70mm	10mm	21	57	6mm	2	15	0,0461
22402-1070120	4,56 €	5,52 €		CAD	polyacetal	120	85,4	84mm	10mm	21	77	6mm	2	15	0,0554
22402-2070012	0,75 €	0,91 €		CAD	Polyketon	12	9,8	8,4mm	3mm	6		6mm	6	15	0,058
22402-2070013	0,75 €	0,91 €		CAD	Polyketon	13	10,5	9,1mm	3mm	6		6mm	6	15	0,063
22402-2070014	0,78 €	0,94 €		CAD	Polyketon	14	11,2	9,8mm	3mm	6		6mm	6	15	0,067
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Počet zubov	D	d1	d2	D3	D4	B	B1	L	Max. krútiaci moment (Nm)
22402-2070015	0,82 €	0,99 €		CAD	Polyketon	15	11,9	10,5mm	3mm	6		6mm	6	15	0,072
22402-2070016	0,90 €	1,09 €		CAD	Polyketon	16	12,6	11,2mm	4mm	9		6mm	6	15	0,077
22402-2070017	0,90 €	1,09 €		CAD	Polyketon	17	13,3	11,9mm	4mm	9		6mm	6	15	0,082
22402-2070018	0,93 €	1,13 €		CAD	Polyketon	18	14	12,6mm	4mm	9		6mm	6	15	0,087
22402-2070019	0,93 €	1,13 €		CAD	Polyketon	19	14,7	13,3mm	4mm	9		6mm	6	15	0,092
22402-2070020	0,96 €	1,16 €		CAD	Polyketon	20	15,4	14mm	4mm	9		6mm	6	15	0,097
22402-2070021	0,96 €	1,16 €		CAD	Polyketon	21	16,1	14,7mm	4mm	9		6mm	6	15	0,0101
22402-2070022	1,03 €	1,25 €		CAD	Polyketon	22	16,8	15,4mm	4mm	9		6mm	6	15	0,0106
22402-2070023	1,10 €	1,33 €		CAD	Polyketon	23	17,5	16,1mm	4mm	9		6mm	6	15	0,0111
22402-2070024	1,12 €	1,36 €		CAD	Polyketon	24	18,2	16,8mm	4mm	9	13	6mm	3	15	0,0116
22402-2070025	1,15 €	1,39 €		CAD	Polyketon	25	18,9	17,5mm	6mm	9	13	6mm	3	15	0,0121
22402-2070026	1,25 €	1,51 €		CAD	Polyketon	26	19,6	18,2mm	6mm	9	13	6mm	3	15	0,0126
22402-2070027	1,34 €	1,62 €		CAD	Polyketon	27	20,3	18,9mm	6mm	9	13	6mm	3	15	0,013
22402-2070028	1,42 €	1,72 €		CAD	Polyketon	28	21	19,6mm	6mm	9	13	6mm	3	15	0,0135
22402-2070030	1,46 €	1,77 €		CAD	Polyketon	30	22,4	21mm	6mm	12	16	6mm	3	15	0,0145
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
