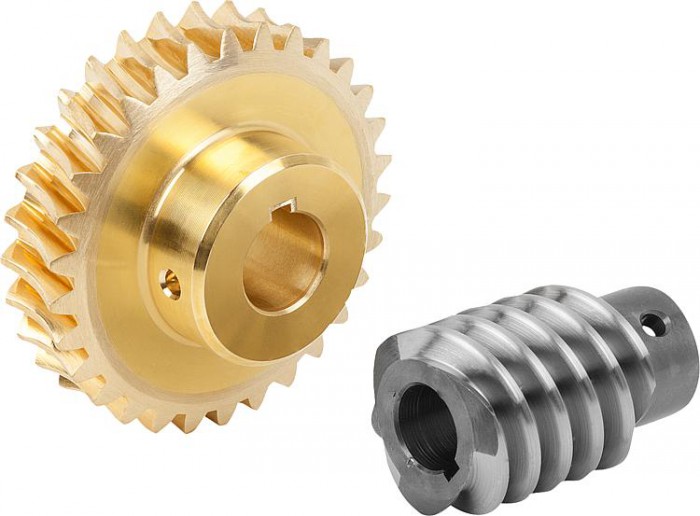

Sady šnekových kolies, pravochodých rozstup osí 33 mm

Popis produktu

Kód:	22500
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sady šnekových kolies, pravochodých rozstup osí 33 mm | 22500
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 22500 Sady šnekových kol, pravochodých rozteč os 33 mm

Technický pokyn pro sady šnekových kol

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-331003	46,58 €	56,36 €		CAD		šnek	–	25° 57	1,75	6	24mm	27,5	–			10,1	12,1	15,1
22500-331005	42,30 €	51,18 €		CAD		šnek	–	20° 50	2	4	22,5mm	26,5	–			10,6	12,7	15,9
22500-331007	42,30 €	51,18 €		CAD		šnek	–	15° 32	1,5	4	22,4mm	25,4	–			12,2	14,6	18,3
22500-331010	42,30 €	51,18 €		CAD		šnek	–	13° 10	1,5	3	19,75mm	22,75	–			13,3	16	19,9
22500-331011	42,30 €	51,18 €		CAD		šnek	–	10° 42	1,3	3	21mm	23,6	–			13,3	16	19,9
22500-331012	42,30 €	51,18 €		CAD		šnek	–	11° 14	1,9	2	19,5mm	23,3	–			13,5	16,2	20,2
22500-331015	40,23 €	48,68 €		CAD		šnek	–	8° 25	1,5	2	20,5mm	23,5	–			13	15,6	19,5
22500-331016	40,23 €	48,68 €		CAD		šnek	–	10° 1	1,5	2	17,24mm	20,24	–			14	16,8	21
22500-331017	40,23 €	48,68 €		CAD		šnek	–	9° 3	1,4	2	17,8mm	20,6	–			14,2	17	21,3
22500-331018	40,23 €	48,68 €		CAD		šnek	–	6° 57	1,25	2	20,65mm	23,15	–			12,6	15,1	18,9
22500-331020	40,23 €	48,68 €		CAD		šnek	–	6° 43	1,15	2	19,66mm	21,96	–			12,7	15,2	19
22500-331024	41,28 €	49,95 €		CAD		šnek	–	5° 27	1,9	1	20mm	23,8	–			13,2	15,8	19,8
22500-331028	41,28 €	49,95 €		CAD		šnek	–	3° 36	1,5	1	23,9mm	26,9	–			11,2	13,4	16,8
22500-331030	41,28 €	49,95 €		CAD		šnek	–	4° 8	1,5	1	20,85mm	23,85	–			12,7	15,2	19
22500-331032	41,28 €	49,95 €		CAD		šnek	–	4° 50	1,5	1	17,8mm	20,8	–			13,5	16,2	20,2
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-331038	41,28 €	49,95 €		CAD		šnek	–	3° 55	1,25	1	18,28mm	20,76	–			13,9	16,7	20,8
22500-331050	41,78 €	50,55 €		CAD		šnek	–	2° 27	0,9	1	21mm	22,8	–			10	12	15
22500-331056	41,78 €	50,55 €		CAD		šnek	–	2° 10	0,8	1	21,15mm	22,75	–			10,1	12,1	15,1
22500-331060	41,78 €	50,55 €		CAD		šnek	–	2° 33	0,8	1	17,96mm	19,56	–			11,4	13,7	17,1
22500-331072	41,78 €	50,55 €		CAD		šnek	–	1° 30	0,6	1	22,8mm	24	–			8,4	10,01	12,6
22500-331075	41,78 €	50,55 €		CAD		šnek	–	1° 41	0,6	1	20,5mm	21,7	–			9	10,8	13,5
22500-332003	35,26 €	42,66 €		CAD		šnekové kolo	3,5:1	25° 57	1,75	–		–	21	42mm	47	10,1	12,1	15,1
22500-332005	35,26 €	42,66 €		CAD		šnekové kolo	5:1	20° 50	2	–		–	20	43,5mm	49	10,6	12,7	15,9
22500-332007	35,26 €	42,66 €		CAD		šnekové kolo	7:1	15° 32	1,5	–		–	28	43,6mm	48	12,2	14,6	18,3
22500-332010	38,33 €	46,38 €		CAD		šnekové kolo	10:1	13° 10	1,5	–		–	30	46,25mm	51	13,3	16	19,9
22500-332011	38,33 €	46,38 €		CAD		šnekové kolo	11,33:1	10° 42	1,3	–		–	34	45mm	49,2	13,3	16	19,9
22500-332012	38,33 €	46,38 €		CAD		šnekové kolo	12:1	11° 14	1,9	–		–	24	46,5mm	52	13,5	16,2	20,2
22500-332015	38,33 €	46,38 €		CAD		šnekové kolo	15:1	8° 25	1,5	–		–	30	45,5mm	50	13	15,6	19,5
22500-332016	38,33 €	46,38 €		CAD		šnekové kolo	16:1	10° 1	1,5	–		–	32	48,76mm	53	14	16,8	21
22500-332017	38,33 €	46,38 €		CAD		šnekové kolo	17:1	9° 3	1,4	–		–	34	48,2mm	52,5	14,2	17	21,3
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Obrázok	Názov	Prevodový pomer	Uhol stúpania	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) – minerálne mazivo	Hnací moment T2 (Nm) – minerálny olej	Hnací moment T2 (Nm) – syntetický olej
22500-332018	38,33 €	46,38 €		CAD		šnekové kolo	18:1	6° 57	1,25	–		–	36	45,35mm	49,2	12,6	15,1	18,9
22500-332020	36,95 €	44,71 €		CAD		šnekové kolo	20:1	6° 43	1,15	–		–	40	46,34mm	50,5	12,7	15,2	19
22500-332024	36,95 €	44,71 €		CAD		šnekové kolo	24:1	5° 27	1,9	–		–	24	46mm	51	13,2	15,8	19,8
22500-332028	36,95 €	44,71 €		CAD		šnekové kolo	28:1	3° 36	1,5	–		–	28	42,1mm	46,6	11,2	13,4	16,8
22500-332030	36,95 €	44,71 €		CAD		šnekové kolo	30:1	4° 8	1,5	–		–	30	45,15mm	50	12,7	15,2	19
22500-332032	36,95 €	44,71 €		CAD		šnekové kolo	32:1	4° 50	1,5	–		–	32	48,2mm	52,5	13,5	16,2	20,2
22500-332038	36,95 €	44,71 €		CAD		šnekové kolo	38:1	3° 55	1,25	–		–	38	47,74mm	51,6	13,9	16,7	20,8
22500-332050	36,95 €	44,71 €		CAD		šnekové kolo	50:1	2° 27	0,9	–		–	50	45mm	48	10	12	15
22500-332056	36,95 €	44,71 €		CAD		šnekové kolo	56:1	2° 10	0,8	–		–	56	44,85mm	48	10,1	12,1	15,1
22500-332060	39,00 €	47,19 €		CAD		šnekové kolo	60:1	2° 33	0,8	–		–	60	48,04mm	51,5	11,4	13,7	17,1
22500-332072	39,00 €	47,19 €		CAD		šnekové kolo	72:1	1° 30	0,6	–		–	72	43,2mm	46	8,4	10,01	12,6
22500-332075	39,00 €	47,19 €		CAD		šnekové kolo	75:1	1° 41	0,6	–		–	75	45,5mm	48	9	10,8	13,5
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Šnek z oceli. Šnekové kolo CuZn37Mn3Al2PbSi-S40.
Odkaz na výkres	broušeno
Pokyny k objednání	Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.
Provedení	Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.
Upozornění	Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm. Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané. U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku. Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.
