Upínacie uholníky z šedej zliatiny obojstranné s T-drážkami

Name: Upínacie uholníky z šedej zliatiny obojstranné s T-drážkami
Brand: norelem
SKU: 01265
Availability: InStock

Novinka

Popis produktu

Kód:	01265
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie uholníky z šedej zliatiny obojstranné s T-drážkami | 01265
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 01265 Upínací úhelníky z šedé litiny oboustranné s T-drážkami

Varianty
Technické parametre

Detail zavřít

Zruš filter

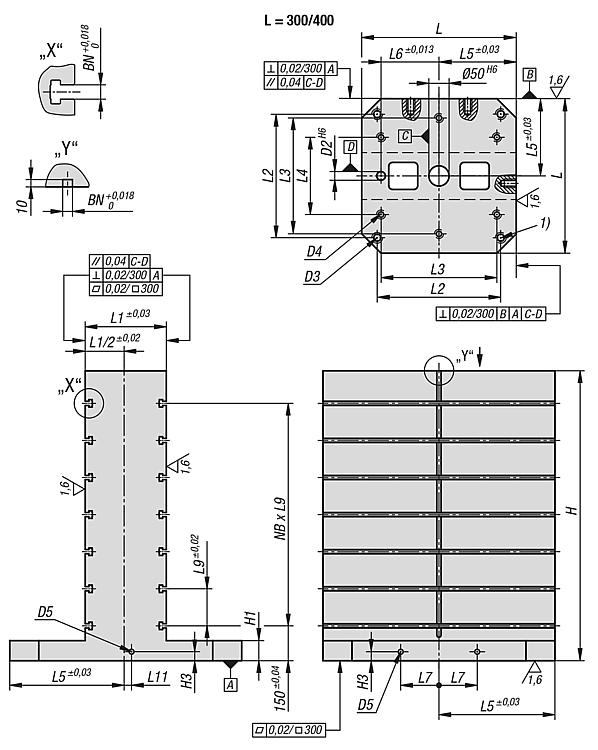

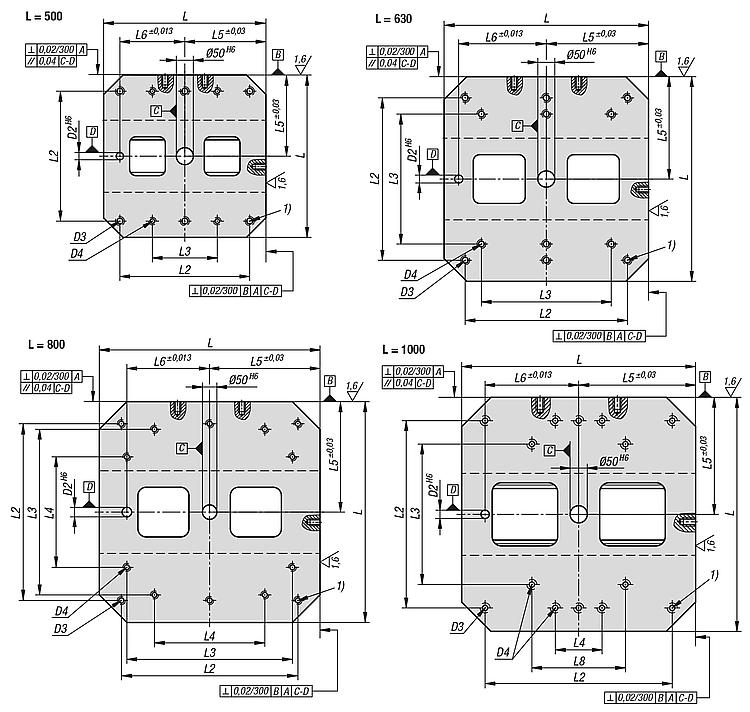

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L11	BN = šírka drážky	NB = počet montážnych otvorov
01265-314040050	3 438,40 €	4 160,46 €		.step	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	14	3
01265-314040065	4 567,36 €	5 526,51 €		.step	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	14	4
01265-314050060	5 231,52 €	6 330,14 €		.step	500	600	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	14	4
01265-314050075	6 385,12 €	7 726,00 €		.step	500	750	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	14	5
01265-314063070	7 416,64 €	8 974,13 €		.step	630	700	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	14	4
01265-314063085	8 938,72 €	10 815,85 €		.step	630	850	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	14	5
01265-314080080	9 871,68 €	11 944,73 €		.step	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	14	4
01265-314080100	12 352,48 €	14 946,50 €		.step	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	14	5
01265-314100100	15 496,32 €	18 750,55 €		.step	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	5
01265-314100125	17 952,48 €	21 722,50 €		.step	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	6
01265-318040050	3 438,40 €	4 160,46 €		.step	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	18	3
01265-318040065	4 567,36 €	5 526,51 €		.step	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	–	100	25	18	4
01265-318050060	5 231,52 €	6 330,14 €		.step	500	600	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	18	4
01265-318050075	6 679,68 €	8 082,41 €		.step	500	750	50	20	M16	M12	M16	18	200	400	200	–	250	200	75	–	100	25	18	5
01265-318063070	7 416,64 €	8 974,13 €		.step	630	700	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	18	4
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L11	BN = šírka drážky	NB = počet montážnych otvorov
01265-318063085	9 331,84 €	11 291,53 €		.step	630	850	50	25	M16	M16	M16	18	250	500	400	–	315	200	100	–	125	25	18	5
01265-318080080	9 871,68 €	11 944,73 €		.step	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	18	4
01265-318080100	12 868,80 €	15 571,25 €		.step	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	–	150	25	18	5
01265-318100100	15 496,32 €	18 750,55 €		.step	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	5
01265-318100125	17 952,48 €	21 722,50 €		.step	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	6
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Súvisiace produkty

Upínacie uholníky s T drážkou a bez nej šedá zliatinaUpínacie uholníky s T drážkou a bez nej šedá…

Upínacie uholníky – Upínacie uholníky s T drážkou a bez nej šedá zliatina

01250

Detail

Upínacie uholníky, šedá zliatina jednostranné široké s T-drážkamiUpínacie uholníky, šedá zliatina jednostranné…

Novinka

Upínacie uholníky – Upínacie uholníky, šedá zliatina jednostranné široké s T-drážkami

01251

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Upínací kostky s T-drážkami se používají k namontování modulárních přípravků na horizontálních strojích. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
