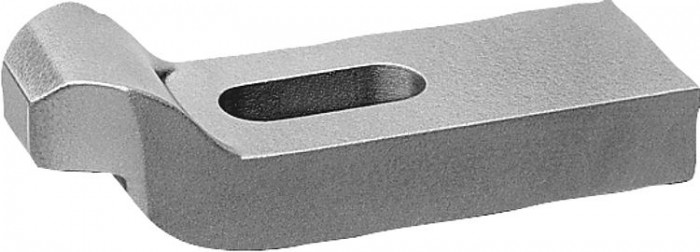

Upínky zalomené DIN 6316, z ocele a hliníka

Popis tovaru

Kód:	04090
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínky zalomené DIN 6316, z ocele a hliníka | 04090
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 04090 Upínky zalomené DIN 6316, z oceli a hliníku

Varianty
Technické parametre

Material	Zušlechtěná ocel nebo EN AW-7022.
Provedení:	lakováno, hliník bez povrchové úpravy.
Upozornění	Při použití kuželových pánví 07420 je nutné použít provedení G.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	L	B1	B2	B3	H max.	H1	A	C	E1	E2	E3	R1	F kN	pro šroub
04090-06	11,71 €		CAD	zušlechtěná ocel	60	7	20	10	20	9	10	8	20	20	14	11	4,82	M6
04090-08	14,37 €		CAD	zušlechtěná ocel	80	9	25	12	24	11	12	9	25	25	17	14	8,77	M8
04090-10	15,03 €		CAD	zušlechtěná ocel	100	11	30	15	30	14	15	12	32	32	22	18	13,9	M10
04090-12	17,20 €		CAD	zušlechtěná ocel	125	14	40	20	40	18	20	16	40	40	28	20	20,2	M12/M14
04090-16	22,12 €		CAD	zušlechtěná ocel	125	18	50	25	46	23	25	20	49	40	38	25	37,8	M16/M18
04090-161	27,23 €		CAD	zušlechtěná ocel	160	18	50	25	46	23	25	20	49	50	38	25	37,8	M16/M18
04090-20	40,40 €		CAD	zušlechtěná ocel	160	22	60	30	60	28	30	24	55	55	40	28	58,8	M20/M22
04090-201	46,00 €		CAD	zušlechtěná ocel	200	22	60	30	60	28	30	24	55	70	40	28	58,8	M20/M22
04090-24	63,71 €		CAD	zušlechtěná ocel	200	26	70	35	70	32	35	28	72	60	54	34	84,7	M24
04090-241	80,39 €		CAD	zušlechtěná ocel	250	26	70	35	70	32	35	28	72	80	54	34	84,7	M24
04090-30	153,89 €		CAD	zušlechtěná ocel	250	34	80	40	80	37	40	40	91	80	72	40	135	M30/M32
04090-301	198,33 €		CAD	zušlechtěná ocel	315	34	80	40	100	56	50	40	91	100	72	40	135	M30/M32
04090-206	26,41 €		CAD	hliník	60	7	20	10	20	9	10	8	20	20	14	11	4,82	M6
04090-208	29,89 €		CAD	hliník	80	9	25	12	24	11	12	9	25	25	17	14	8,77	M8
04090-210	35,43 €		CAD	hliník	100	11	30	15	30	14	15	12	32	32	22	18	13,9	M10
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	L	B1	B2	B3	H max.	H1	A	C	E1	E2	E3	R1	F kN	pro šroub
04090-212	46,32 €		CAD	hliník	125	14	40	20	40	18	20	16	40	40	28	20	20,2	M12/M14
04090-216	54,75 €		CAD	hliník	125	18	50	25	46	23	25	20	49	40	38	25	37,8	M16/M18
04090-2161	66,01 €		CAD	hliník	160	18	50	25	46	23	25	20	49	50	38	25	37,8	M16/M18
04090-220	109,47 €		CAD	hliník	160	22	60	30	60	28	30	24	55	55	40	28	58,8	M20/M22
04090-2201	135,07 €		CAD	hliník	200	22	60	30	60	28	30	24	55	70	40	28	58,8	M20/M22
04090-224	173,51 €		CAD	hliník	200	26	70	35	70	32	35	28	72	60	54	34	84,7	M24
04090-2241	200,41 €		CAD	hliník	250	26	70	35	70	32	35	28	72	80	54	34	84,7	M24
04090-230	275,71 €		CAD	hliník	250	34	80	40	80	37	40	40	91	80	72	40	135	M30/M32
04090-2301	322,03 €		CAD	hliník	315	34	80	40	100	56	50	40	91	100	72	40	135	M30/M32
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
