Závitové vložky, zosilené

Popis produktu

Kód:	07661
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závitové vložky, zosilené | 07661
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 07661 Závitové vložky, zesílené

Montážní návod pro závitové vložky

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál	D1 Vnútorný závit	D2 Vonkajší závit	L Dĺžka	Montáž Ø vrtáka	Montáž Ø zahlbenia +0,25	Montáž závitový	Montáž minimálna hĺbka závitu	Demontáž Ø vrtáka	Demontáž hĺbka vývrtu	Objednávacie číslo montážneho náradia
07661-04	7,35 €	8,89 €		CAD	ocel	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661–804
07661-05	3,81 €	4,61 €		CAD	ocel	M5	M10×1,25	10	8,8	10,3	M10×1,25	12,5	7,5	4,8	07661–805
07661-06	4,09 €	4,95 €		CAD	ocel	M6	M12×1,25	12	10,8	12,3	M12×1,25	14,5	9,5	4,8	07661–806
07661-08	4,55 €	5,51 €		CAD	ocel	M8	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-10	5,66 €	6,85 €		CAD	ocel	M10	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
07661-12	7,27 €	8,80 €		CAD	ocel	M12	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-14	9,00 €	10,89 €		CAD	ocel	M14	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-16	10,47 €	12,67 €		CAD	ocel	M16	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-20	18,12 €	21,93 €		CAD	ocel	M20	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-24	32,86 €	39,76 €		CAD	ocel	M24	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-104	8,36 €	10,12 €		CAD	nerezová ocel	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661–804
07661-105	7,70 €	9,32 €		CAD	nerezová ocel	M5	M10×1,25	10	8,8	10,3	M10×1,25	12,5	7,5	4,8	07661–805
07661-106	7,49 €	9,06 €		CAD	nerezová ocel	M6	M12×1,25	12	10,8	12,3	M12×1,25	14,5	9,5	4,8	07661–806
07661-108	7,89 €	9,55 €		CAD	nerezová ocel	M8	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-110	9,05 €	10,95 €		CAD	nerezová ocel	M10	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál	D1 Vnútorný závit	D2 Vonkajší závit	L Dĺžka	Montáž Ø vrtáka	Montáž Ø zahlbenia +0,25	Montáž závitový	Montáž minimálna hĺbka závitu	Demontáž Ø vrtáka	Demontáž hĺbka vývrtu	Objednávacie číslo montážneho náradia
07661-112	11,54 €	13,96 €		CAD	nerezová ocel	M12	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-114	15,02 €	18,17 €		CAD	nerezová ocel	M14	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-116	16,64 €	20,13 €		CAD	nerezová ocel	M16	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-120	29,61 €	35,83 €		CAD	nerezová ocel	M20	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-124	64,22 €	77,71 €		CAD	nerezová ocel	M24	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-08X1	4,55 €	5,51 €		CAD	ocel	M8×1	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-24X2	32,86 €	39,76 €		CAD	ocel	M24×2	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-108X1	7,89 €	9,55 €		CAD	nerezová ocel	M8×1	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-124X2	64,22 €	77,71 €		CAD	nerezová ocel	M24×2	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-14X15	9,00 €	10,89 €		CAD	ocel	M14×1,5	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-16X15	10,47 €	12,67 €		CAD	ocel	M16×1,5	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-18X15	15,44 €	18,68 €		CAD	ocel	M18×1,5	M24×1,5	24	22,5	24,3	M24×1,5	26,5	19,8	6,4	07661–818
07661-20X15	18,12 €	21,93 €		CAD	ocel	M20×1,5	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-22X15	23,13 €	27,99 €		CAD	ocel	M22×1,5	M32×2	32	30	32,3	M32×2	36,5	27,8	6,4	07661–822
07661-10X125	9,31 €	11,27 €		CAD	ocel	M10×1,25	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál	D1 Vnútorný závit	D2 Vonkajší závit	L Dĺžka	Montáž Ø vrtáka	Montáž Ø zahlbenia +0,25	Montáž závitový	Montáž minimálna hĺbka závitu	Demontáž Ø vrtáka	Demontáž hĺbka vývrtu	Objednávacie číslo montážneho náradia
07661-114X15	15,02 €	18,17 €		CAD	nerezová ocel	M14×1,5	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-116X15	16,64 €	20,13 €		CAD	nerezová ocel	M16×1,5	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-118X15	23,93 €	28,96 €		CAD	nerezová ocel	M18×1,5	M24×1,5	24	22,5	24,3	M24×1,5	26,5	19,8	6,4	07661–818
07661-120X15	29,61 €	35,83 €		CAD	nerezová ocel	M20×1,5	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-122X15	50,93 €	61,63 €		CAD	nerezová ocel	M22×1,5	M32×2	32	30	32,3	M32×2	36,5	27,8	6,4	07661–822
07661-12X125	7,27 €	8,80 €		CAD	ocel	M12×1,25	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-110X125	9,05 €	10,95 €		CAD	nerezová ocel	M10×1,25	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
07661-112X125	11,54 €	13,96 €		CAD	nerezová ocel	M12×1,25	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Súvisiace produkty

Montážne náradie pre závitové vložky, zosilenéMontážne náradie pre závitové vložky,…

Momentové skrutky a závitové vložky – Montážne náradie pre závitové vložky, zosilené

07661

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocel nebo nerezová ocel.

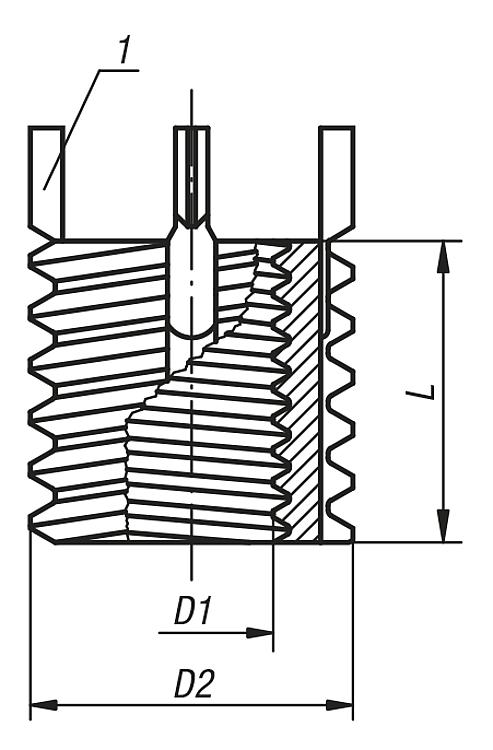

Odkaz na výkres	Aretační klín
Provedení	Pasivováno.
Přednosti	Lehká a rychlá montáž. - Vložka je fixována čtyřmi klíny, čímž je zabráněno jejímu protočení. - Kromě toho instalace nevyžaduje jiné zvláštní příslušenství pro montáž.
Upozornění	Závitové vložky umožňují opakované použití resp. opravu poškozených, vytrhnutých a zadřených otvorů se závitem. To umožňuje navrácení kvality poškozené části výrobku. Závitové vložky je možné použít pro různé materiály, také do lehkých kovů i odlitků. U vložek s vnitřním závitem větším než M6 jsou součástí dodávky čtyři aretační klíny. Přípustné odchylky od normy: Pro uvedené závity platí následující hodnoty – 6H pro vnitřní závit a 6g pro vnější závit. Ostatní hodnoty ±0,25 mm. U zesílených závitových vložek nabízíme také provedení se zesíleným průřezem, a to pro případy zvýšeného zatížení. Technické pokyny viz návod k závitovým vložkám.
