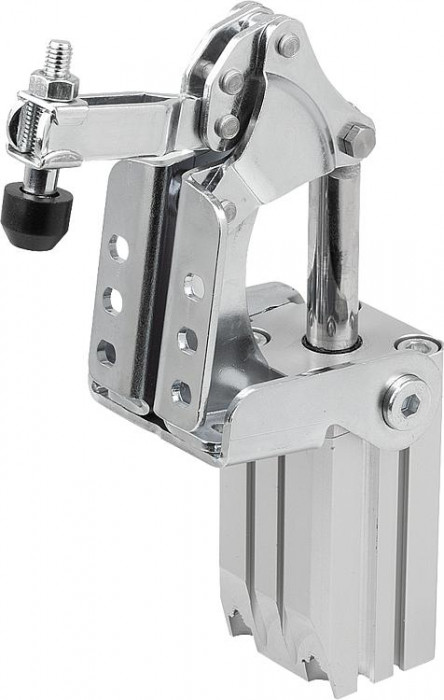

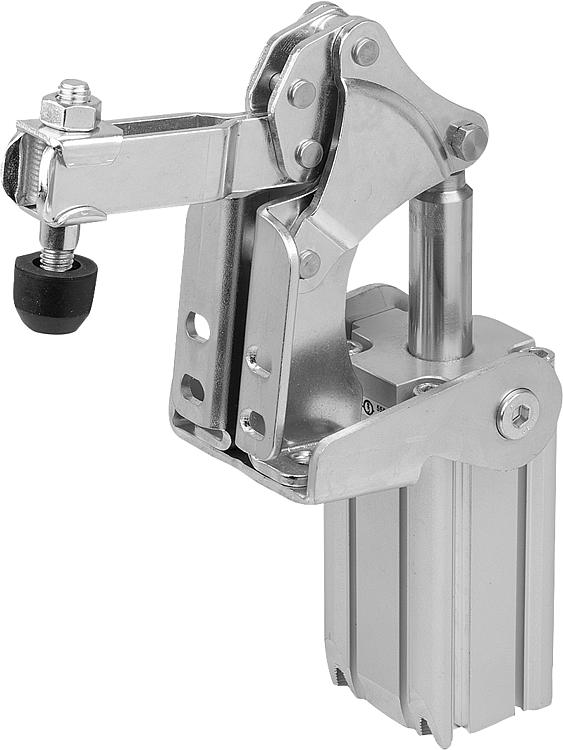

Pneumatické upínače zvislé s vertikálnym nadstavbovým valcom
Novinka
Popis produktu
Kód:
05332
Výrobca:
norelem
Ceny:
sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:
bežne cca 7 až 10 dní od objednania, v závislosti od množstva
a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme
emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je
možné objednávku zrušiť. Viac
informácií.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Díly páky z ocelového plechu, osové čepy nerezová ocel.
Provedení
Díly páky, pozinkované.
Pneumatický válec, dvojčinný. S magnetickým pístem pro snímání
koncové polohy.
Upínač, pozinkovaný a pasivovaný.
Kompletně se zušlechtěným, pozinkovaným a pasivovaným přítlačným
šroubem s ochrannou krytkou.
Upozornění
Pneumatické upínače mají oproti ručním upínačům tyto výhody:
Obsluha je zbavena nutnosti častého upínání. Současně lze ovládat
několik upínačů a je možné je uzavírat v určitém pořadí.
Díky strojnímu nebo ručnímu řízení lze z různých míst ovládat
upínače buď jednotlivě, či skupinově.
Díky systému s lomenou pákou
zůstává upínač i při výpadku vzduchu uzavřený
je spotřeba vzduchu díky velkému koncovému převodu malá
se odklápěním upínacího ramene docílí velké otevírací dráhy
vyplývají optimální silové a pohybové podmínky.
VL = spotřeba vzduchu na dvojitý zdvih v dm³ při 6 barech.
Kritéria volby
K volbě správné velikosti upnutí je u pneumatických upínačů kromě
přídržné síly udána i možná upínací síla při 6 barech tlaku
vzduchu (dovolená jsou libovolná tlaková média, nejvyšší tlak 10 barů).
F3 je možná upínací síla, kterou upínač vytvoří na konci upínacího
ramene, F4 je síla, kterou vytvoří na straně bodu otáčení.
Řízení
Pneumatické schéma nejjednoduššího řízení jednoho nebo několika
pneumatických upínačů je uvedeno na vedlejším výkresu. Při navrhování
kompletních zapojení poskytnou radu známí výrobci pneumatických ventilů
a armatur.
Vezměte na vědomí
Síly F1 a F2, uvedené v tabulce, jsou přídržné síly, F3 a F4 jsou
upínací síly.
Detail zavřít
Zruš filter
Objednávací kód
Základná cena bez DPH
Objednať
B
B1
B2
D
D1
H
H1
H2
H3
H4
H5
H6
H7
H8
L1
L2
L3
L4
L5
L6
R
α
F1 (kN)
F2 (kN)
F3 kN
F4 kN
VL
Zodpovedajúce tlačné skrutky
CAD
05332-02
361,56 €
54,5
6
27
5,6
12
65
94
15,8
12
12,5
12,5
38,4–45,0
143,5
67,5
56,5mm
12,5
15,3
25
6,5
93
M5
90°
1
1,2
0,7
1
0,26
M6×35
.step
05332-03
411,40 €
62,5
8
25
6,5
16
68,7
107
17,5
18
16
–
38,0–46,5
184
78
80,5mm
16
16,5
36
12,5
112,5
G1/8
90°
1
2,5
0,65
1,1
0,35
M8×45
.step
05332-04
520,58 €
77,5
10
45
8,5
16
10
144
20,5
20
32
32
51,0–80,0
245
80
102mm
32
17,5
49
19
139
G1/4
90°
2
3
1,5
2,2
0,8
M8×65
.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
Datový list 05332 Pneumatické upínače svislé s vertikálním nástavbovým válcem
