Strediace upínače s guličkami alebo šesťhranmi

•

Popis produktu

Kód:	03158
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Strediace upínače s guličkami alebo šesťhranmi | 03158
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Datový list 03158 Středicí upínače s kuličkami nebo šestihrany

• Varianty
• Technické parametre

Materiál	Těleso 1.2842. Kuličky a šestihrany 1.4112. Tažná pružina 1.4310.

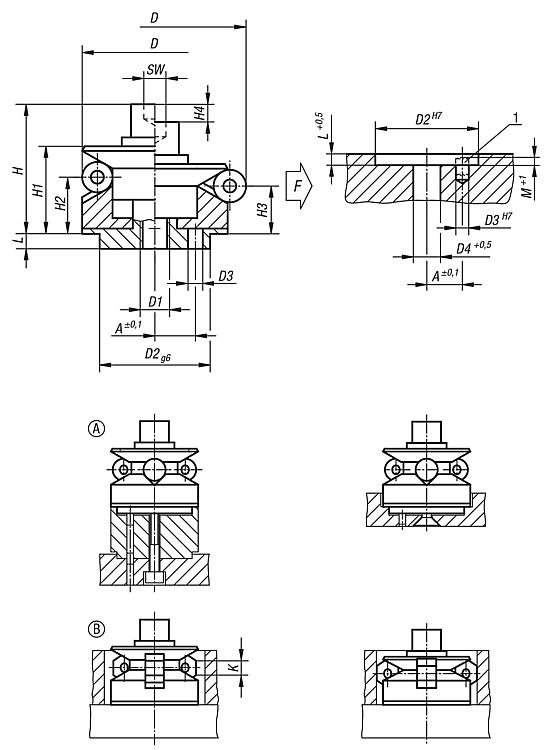

Odkaz na výkres	Provedení A: s kuličkami vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky. Provedení B: s šestihrany pro stěny otvorů s citlivým povrchem. 1) Montážní pomůcky: Čep k přesnému určení polohy upínacích segmentů.

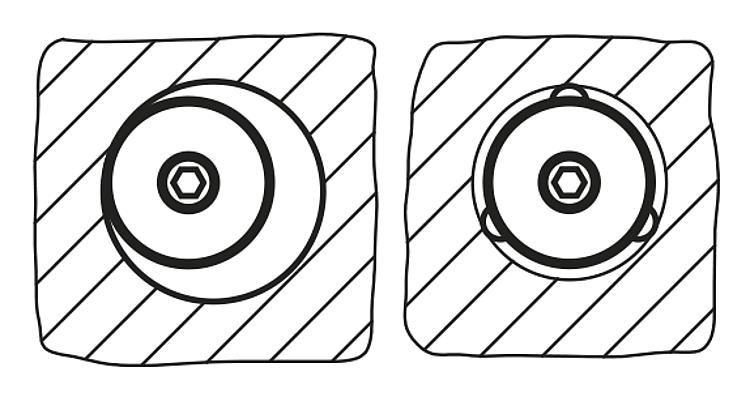

Použití	Obrobky ve stanovených dírách autocentricky polohovat zevnitř ven a upnout.
Provedení​	Těleso, kalené a brynýrované. Kuličky a šestihrany, kalené a broušené.
Přednosti	Přesné samostředění. - Tvarově stálé upnutí. - Velké dráhy nastavení. - Nízká vestavní výška.
Technické údaje	Přesnost při opakování ±0,025 Přesnost vystředěného běhu ±0,05

Detail zavřít

Zruš filter			AB	3,54,55,57911151725	11,714,518,522,526,530,538,546,554,570,586,5	14,218,522,526,530,538,546,554,570,586,5102,5	M4M5M6M8M10M12M16	1012152025304560	1,522,5345	4,35,36,48,410,51317	1519,523,528,832,739,254,663,173	1014,516,519,823,127,240,646,151	4,29,811,614,217,81823,728,330,2	38,610,41311,915,515,719,123,725,7	1,52,34,69,3	3,55,57,567910	2,5344,55,5	345681014	4816	2,54816	36	36	0,53,544,56,581012,5
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	A	D min.	D max.	D1‎	D2	D3	D4	H	H1	H2	H3	H4	L	M	SW	K	Ø guľôčky	Počet guľôčok	Počet šesťhranov	F (kN)	CAD
03158-101203	275,89 €		A	3,5	11,7	14,2	M4	10	1,5	4,3	15	10	4,2	3	1,5	3,5	2,5	3		2,5	3		0,5	CAD
03158-101504	292,53 €		A	4,5	14,5	18,5	M4	12	2	4,3	19,5	14,5	9,8	8,6	2,3	5,5	3	3		4	3		3,5	CAD
03158-101905	324,65 €		A	5,5	18,5	22,5	M5	15	2,5	5,3	23,5	16,5	11,6	10,4	2,3	7,5	3	4		4	3		4	CAD
03158-102306	361,72 €		A	7	22,5	26,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4	5		4	3		4,5	CAD
03158-102706	397,55 €		A	7	26,5	30,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4,5	5		4	3		4,5	CAD
03158-103106	434,53 €		A	9	30,5	38,5	M6	25	4	6,4	32,7	23,1	14,2	11,9	4,6	7	4,5	5		8	3		4,5	CAD
03158-103908	476,13 €		A	11	38,5	46,5	M8	30	4	8,4	39,2	27,2	17,8	15,5	4,6	7,5	4,5	6		8	6		6,5	CAD
03158-104708	595,16 €		A	11	46,5	54,5	M8	30	4	8,4	39,2	27,2	18	15,7	4,6	7,5	4,5	6		8	6		6,5	CAD
03158-105510	632,15 €		A	15	54,5	70,5	M10	45	5	10,5	54,6	40,6	23,7	19,1	9,3	9	5,5	8		16	6		8	CAD
03158-107112	680,68 €		A	17	70,5	86,5	M12	60	5	13	63,1	46,1	28,3	23,7	9,3	10	5,5	10		16	6		10	CAD
03158-108712	750,02 €		A	25	86,5	102,5	M16	60	5	17	73	51	30,2	25,7	9,3	10	5,5	14		16	6		12,5	CAD
03158-201504	341,29 €		B	4,5	14,5	18,5	M4	12	2	4,3	19,5	14,5	9,8	8,6	2,3	5,5	3	3	4			3	3,5	CAD
03158-201905	376,75 €		B	5,5	18,5	22,5	M5	15	2,5	5,3	23,5	16,5	11,6	10,4	2,3	7,5	3	4	4			3	4	CAD
03158-202306	414,88 €		B	7	22,5	26,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4	5	4			3	4,5	CAD
03158-202706	448,40 €		B	7	26,5	30,5	M6	20	3	6,4	28,8	19,8	14,2	13	2,3	6	4,5	5	4			3	4,5	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	A	D min.	D max.	D1‎	D2	D3	D4	H	H1	H2	H3	H4	L	M	SW	K	Ø guľôčky	Počet guľôčok	Počet šesťhranov	F (kN)	CAD
03158-203106	486,53 €		B	9	30,5	38,5	M6	25	4	6,4	32,7	23,1	14,2	11,9	4,6	7	4,5	5	8			3	4,5	CAD
03158-203908	526,98 €		B	11	38,5	46,5	M8	30	4	8,4	39,2	27,2	17,8	15,5	4,6	7,5	4,5	6	8			6	6,5	CAD
03158-204708	674,91 €		B	11	46,5	54,5	M8	30	4	8,4	39,2	27,2	18	15,7	4,6	7,5	4,5	6	8			6	6,5	CAD
03158-205510	709,58 €		B	15	54,5	70,5	M10	45	5	10,5	54,6	40,6	23,7	19,1	9,3	9	5,5	8	16			6	8	CAD
03158-207112	754,65 €		B	17	70,5	86,5	M12	60	5	13	63,1	46,1	28,3	23,7	9,3	10	5,5	10	16			6	10	CAD
03158-208712	826,30 €		B	25	86,5	102,5	M16	60	5	17	73	51	30,2	25,7	9,3	10	5,5	14	16			6	12,5	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
