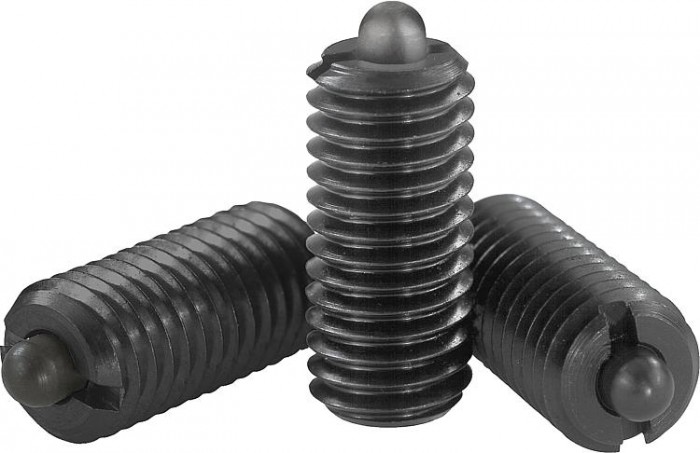

Pružné opierky s vnútorným šesťhranom a tlačným čapom, oceľové

•

Popis produktu

Kód:	03040
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružné opierky s vnútorným šesťhranom a tlačným čapom, oceľové | 03040
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Datový list 03040 Pružné opěrky s vnitřním šestihranem a tlačným čepem, ocelové

• Varianty
• Technické parametre

Materiál	Pouzdro z oceli třídy pevnosti 5.8. Tlačný čep z oceli. Pružina pružinová ocel tř. D.
Odkaz na výkres	Zalepený závitový čep
Provedení​	Brynýrováno. Tlačný čep kalený.

Detail zavřít

Zruš filter			M3M4M5M6M8M10M12M16M20M24	11,52,42,73,5467,51012	1,52,32,5345710	101518202228324052	1,522,533,556810	10,60,81,422,53	0,40,60,811,21,622,5	0,71,31,522,534568	0,55679124560802342011142219257595	316203555100120160710927452937657085150190240	03040-90303040-90403040-90503040-90603040-90803040-91003040-91203040-916-
Objednávací kód	Základná cena bez DPH	Objednať	D	d1	H = zdvih	L	T	T1	Drážka	S	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	Objednávacie číslo montážneho kľúča	CAD
03040-03	2,46 €		M3	1mm	1,5	10	1,5	1mm	0,4	0,7mm	0,5	3	03040–903	CAD
03040-04	1,91 €		M4	1,5mm	1,5	15	2	0,6mm	0,6	1,3mm	5	16	03040–904	CAD
03040-05	1,84 €		M5	2,4mm	2,3	18	2	0,8mm	0,8	1,5mm	6	20	03040–905	CAD
03040-06	1,90 €		M6	2,7mm	2,5	20	2,5	1mm	1	2mm	7	20	03040–906	CAD
03040-08	2,25 €		M8	3,5mm	3	22	3	1,4mm	1,2	2,5mm	9	35	03040–908	CAD
03040-10	2,51 €		M10	4mm	3	22	3,5	1,4mm	1,6	3mm	9	35	03040–910	CAD
03040-12	3,23 €		M12	6mm	4	28	5	2mm	2	4mm	12	55	03040–912	CAD
03040-16	4,13 €		M16	7,5mm	5	32	6	2,5mm	2,5	5mm	45	100	03040–916	CAD
03040-20	5,28 €		M20	10mm	7	40	8	3mm	2,5	6mm	60	120	–	CAD
03040-24	9,35 €		M24	12mm	10	52	10	3mm	2,5	8mm	80	160	–	CAD
03040-104	1,96 €		M4	1,5mm	1,5	15	2	0,6mm	0,6	1,3mm	2	7	03040–904	CAD
03040-105	2,03 €		M5	2,4mm	2,3	18	2	0,8mm	0,8	1,5mm	3	10	03040–905	CAD
03040-106	2,07 €		M6	2,7mm	2,5	20	2,5	1mm	1	2mm	3	9	03040–906	CAD
03040-108	2,45 €		M8	3,5mm	3	22	3	1,4mm	1,2	2,5mm	4	16	03040–908	CAD
03040-110	2,69 €		M10	4mm	3	22	3,5	1,4mm	1,6	3mm	4	16	03040–910	CAD
Objednávací kód	Základná cena bez DPH	Objednať	D	d1	H = zdvih	L	T	T1	Drážka	S	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N	Objednávacie číslo montážneho kľúča	CAD
03040-112	3,49 €		M12	6mm	4	28	5	2mm	2	4mm	5	27	03040–912	CAD
03040-116	4,47 €		M16	7,5mm	5	32	6	2,5mm	2,5	5mm	20	45	03040–916	CAD
03040-205	1,99 €		M5	2,4mm	2,3	18	2	0,8mm	0,8	1,5mm	11	29	03040–905	CAD
03040-206	2,07 €		M6	2,7mm	2,5	20	2,5	1mm	1	2mm	14	37	03040–906	CAD
03040-208	2,49 €		M8	3,5mm	3	22	3	1,4mm	1,2	2,5mm	22	65	03040–908	CAD
03040-210	2,73 €		M10	4mm	3	22	3,5	1,4mm	1,6	3mm	19	70	03040–910	CAD
03040-212	3,56 €		M12	6mm	4	28	5	2mm	2	4mm	25	85	03040–912	CAD
03040-216	4,55 €		M16	7,5mm	5	32	6	2,5mm	2,5	5mm	60	150	03040–916	CAD
03040-220	5,82 €		M20	10mm	7	40	8	3mm	2,5	6mm	75	190	–	CAD
03040-224	10,33 €		M24	12mm	10	52	10	3mm	2,5	8mm	95	240	–	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
