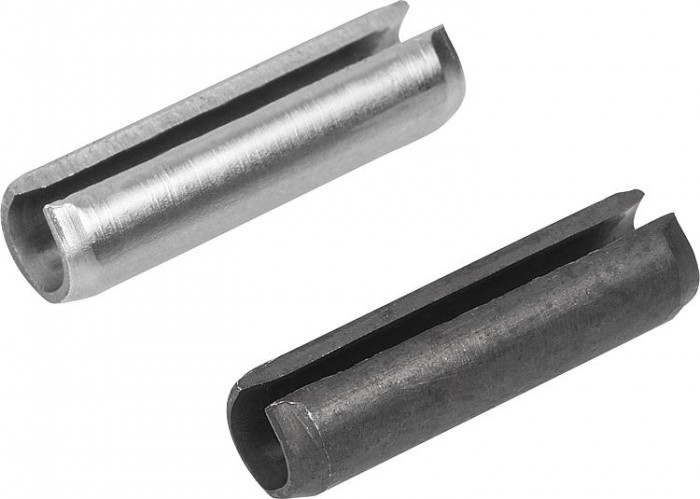

Upínací kolík, drážkovaný ťažké prevedenie ISO 8752

Popis produktu

Kód:	03315
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací kolík, drážkovaný ťažké prevedenie ISO 8752 | 03315
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03315 Upínací kolík, drážkovaný těžké provedení ISO 8752

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L	S	Materiál základného telesa	D1 max.	A	Šmyková sila dvojstrihová max. kN
03315-010X4	0,30 €	0,36 €		.step	1mm	0,8mm	4	0,2mm	ocel	1,3	0,15mm	0,7
03315-010X5	0,34 €	0,41 €		.step	1mm	0,8mm	5	0,2mm	ocel	1,3	0,15mm	0,7
03315-010X6	0,35 €	0,42 €		.step	1mm	0,8mm	6	0,2mm	ocel	1,3	0,15mm	0,7
03315-010X8	0,35 €	0,42 €		.step	1mm	0,8mm	8	0,2mm	ocel	1,3	0,15mm	0,7
03315-015X5	0,30 €	0,36 €		.step	1,5mm	1,1mm	5	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X6	0,30 €	0,36 €		.step	1,5mm	1,1mm	6	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X8	0,30 €	0,36 €		.step	1,5mm	1,1mm	8	0,3mm	ocel	1,8	0,25mm	1,58
03315-020X5	0,32 €	0,39 €		.step	2mm	1,5mm	5	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X6	0,34 €	0,41 €		.step	2mm	1,5mm	6	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X8	0,34 €	0,41 €		.step	2mm	1,5mm	8	0,4mm	ocel	2,4	0,35mm	2,82
03315-025X5	0,36 €	0,44 €		.step	2,5mm	1,8mm	5	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X6	0,37 €	0,45 €		.step	2,5mm	1,8mm	6	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X8	0,38 €	0,46 €		.step	2,5mm	1,8mm	8	0,5mm	ocel	2,9	0,4mm	4,38
03315-030X5	0,31 €	0,38 €		.step	3mm	2,1mm	5	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X6	0,31 €	0,38 €		.step	3mm	2,1mm	6	0,6mm	ocel	3,5	0,5mm	6,32
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L	S	Materiál základného telesa	D1 max.	A	Šmyková sila dvojstrihová max. kN
03315-030X8	0,31 €	0,38 €		.step	3mm	2,1mm	8	0,6mm	ocel	3,5	0,5mm	6,32
03315-035X6	0,67 €	0,81 €		.step	3,5mm	2,3mm	6	0,75mm	ocel	4	0,6mm	9,06
03315-035X8	0,67 €	0,81 €		.step	3,5mm	2,3mm	8	0,75mm	ocel	4	0,6mm	9,06
03315-040X6	0,38 €	0,46 €		.step	4mm	2,8mm	6	0,8mm	ocel	4,6	0,65mm	11,24
03315-040X8	0,38 €	0,46 €		.step	4mm	2,8mm	8	0,8mm	ocel	4,6	0,65mm	11,24
03315-050X6	0,46 €	0,56 €		.step	5mm	3,4mm	6	1mm	ocel	5,6	0,9mm	17,54
03315-050X8	0,46 €	0,56 €		.step	5mm	3,4mm	8	1mm	ocel	5,6	0,9mm	17,54
03315-010X10	0,35 €	0,42 €		.step	1mm	0,8mm	10	0,2mm	ocel	1,3	0,15mm	0,7
03315-010X12	0,38 €	0,46 €		.step	1mm	0,8mm	12	0,2mm	ocel	1,3	0,15mm	0,7
03315-015X10	0,30 €	0,36 €		.step	1,5mm	1,1mm	10	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X12	0,30 €	0,36 €		.step	1,5mm	1,1mm	12	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X14	0,34 €	0,41 €		.step	1,5mm	1,1mm	14	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X16	0,45 €	0,54 €		.step	1,5mm	1,1mm	16	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X18	0,46 €	0,56 €		.step	1,5mm	1,1mm	18	0,3mm	ocel	1,8	0,25mm	1,58
03315-015X20	0,44 €	0,53 €		.step	1,5mm	1,1mm	20	0,3mm	ocel	1,8	0,25mm	1,58
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L	S	Materiál základného telesa	D1 max.	A	Šmyková sila dvojstrihová max. kN
03315-020X10	0,34 €	0,41 €		.step	2mm	1,5mm	10	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X12	0,35 €	0,42 €		.step	2mm	1,5mm	12	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X14	0,36 €	0,44 €		.step	2mm	1,5mm	14	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X16	0,36 €	0,44 €		.step	2mm	1,5mm	16	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X18	0,37 €	0,45 €		.step	2mm	1,5mm	18	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X20	0,38 €	0,46 €		.step	2mm	1,5mm	20	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X22	0,60 €	0,73 €		.step	2mm	1,5mm	22	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X24	0,40 €	0,48 €		.step	2mm	1,5mm	24	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X26	0,45 €	0,54 €		.step	2mm	1,5mm	26	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X28	0,45 €	0,54 €		.step	2mm	1,5mm	28	0,4mm	ocel	2,4	0,35mm	2,82
03315-020X30	0,46 €	0,56 €		.step	2mm	1,5mm	30	0,4mm	ocel	2,4	0,35mm	2,82
03315-025X10	0,38 €	0,46 €		.step	2,5mm	1,8mm	10	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X12	0,38 €	0,46 €		.step	2,5mm	1,8mm	12	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X14	0,43 €	0,52 €		.step	2,5mm	1,8mm	14	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X16	0,44 €	0,53 €		.step	2,5mm	1,8mm	16	0,5mm	ocel	2,9	0,4mm	4,38
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L	S	Materiál základného telesa	D1 max.	A	Šmyková sila dvojstrihová max. kN
03315-025X18	0,44 €	0,53 €		.step	2,5mm	1,8mm	18	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X20	0,45 €	0,54 €		.step	2,5mm	1,8mm	20	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X22	0,60 €	0,73 €		.step	2,5mm	1,8mm	22	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X24	0,62 €	0,75 €		.step	2,5mm	1,8mm	24	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X26	0,63 €	0,76 €		.step	2,5mm	1,8mm	26	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X28	0,63 €	0,76 €		.step	2,5mm	1,8mm	28	0,5mm	ocel	2,9	0,4mm	4,38
03315-025X30	0,63 €	0,76 €		.step	2,5mm	1,8mm	30	0,5mm	ocel	2,9	0,4mm	4,38
03315-030X10	0,31 €	0,38 €		.step	3mm	2,1mm	10	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X12	0,32 €	0,39 €		.step	3mm	2,1mm	12	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X14	0,34 €	0,41 €		.step	3mm	2,1mm	14	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X16	0,39 €	0,47 €		.step	3mm	2,1mm	16	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X18	0,40 €	0,48 €		.step	3mm	2,1mm	18	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X20	0,48 €	0,58 €		.step	3mm	2,1mm	20	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X22	0,49 €	0,59 €		.step	3mm	2,1mm	22	0,6mm	ocel	3,5	0,5mm	6,32
03315-030X24	0,50 €	0,61 €		.step	3mm	2,1mm	24	0,6mm	ocel	3,5	0,5mm	6,32
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

12 3 4 5 6

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Pružinová ocel nebo nerezová ocel 1.4310.
Provedení	Bez povrchové úpravy.
Upozornění	Jmenovitý průměr upínacího kolíku se rovná průměru otvoru. Doporučená tolerance otvoru činí u ISO H12. Díky kuželovité špičce mohou být upínací kolíky snadno montovány do otvorů pomocí kladiva nebo pomocí automaticky prováděného montování. Po zamontování kolíků je díky jejich přesahu zajištěno usazení odolné proti vibracím. Upínací kolíky lze snadno vytlačit pomocí trnu a mohou být opakovaně používány. Upínací kolíky mohou přenášet vysoké smykové síly a jsou díky svým pružinovým vlastnostem odolné proti silám úderů a síle nárazů. Uvedené hodnoty pro sílu smykového napětí platí pouze pro materiál pružinovou ocel.
