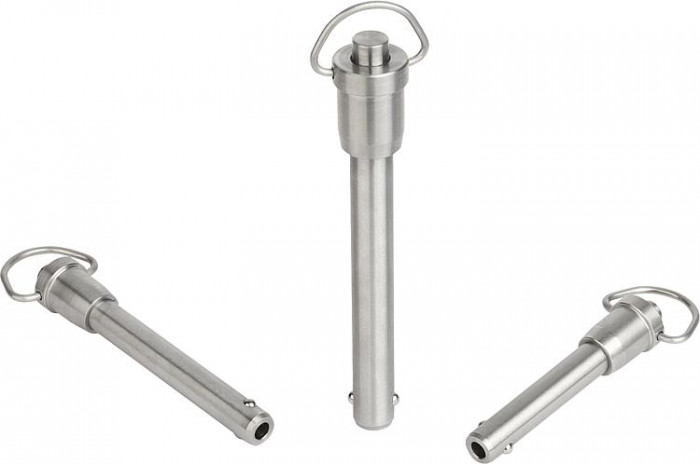

Fixační čepy s kuličkou a kruhovou rukojetí nerezové

Novinka

Popis tovaru

Kód:	03194
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou a kruhovou rukojetí nerezové | 03194
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03194 Fixační čepy s kuličkou a kruhovou rukojetí nerezové

Varianty
Technické parametre

Materiál	Čep nerezová ocel 1.4542. Hlavice a tlačítko nerezová ocel 1.4305. Kuličky nerezová ocel 1.4125. Tlačná pružina nerezová ocel. Kruhový úchop a kroužek na klíče nerezová ocel.
Provedení	Čep kalený na min. 40 HRC a pasivovaný. Hlavice a tlačítko pasivované. Kuličky kalené na 58 +4 HRC a pasivované. Tlačná pružina pasivovaná. Kruhový úchop a kroužek na klíče pasivované.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení dílů a obrobků. Stisknutím tlačítka je možné obě kuličky odblokovat a tím uvolnit spojované díly. Pokud se tlačítko povolí, zablokují kuličky spojení bezpečně a neuvolnitelně. Dle potřeby lze fixační čepy s kuličkou opatřit přídržným lankem. Čep z vysoce pevnostní nerezové vytvrzené oceli připouští extrémní zatížení při optimální ochraně proti opotřebení. Díky své vysoké odolnosti proti korozi a kyselinám naleznou široké využití v potravinářském, chemickém a petrochemickém průmyslu a jako konstrukční součásti pro letecký a austronautický průmysl. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lano s očkem 03199– … Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197-…

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03194-01505010	27,57 €		15	5	5,54	11,9	5,8	29,5	10	6	23,4	36,8	16	5	24,4	3D
03194-01505015	27,57 €		15	5	5,54	11,9	5,8	29,5	15	6	23,4	36,8	21	5	24,4	3D
03194-01505020	27,57 €		15	5	5,54	11,9	5,8	29,5	20	6	23,4	36,8	26	5	24,4	3D
03194-01505025	27,57 €		15	5	5,54	11,9	5,8	29,5	25	6	23,4	36,8	31	5	24,4	3D
03194-01505030	28,13 €		15	5	5,54	11,9	5,8	29,5	30	6	23,4	36,8	36	5	24,4	3D
03194-01505035	28,13 €		15	5	5,54	11,9	5,8	29,5	35	6	23,4	36,8	41	5	24,4	3D
03194-01505040	28,13 €		15	5	5,54	11,9	5,8	29,5	40	6	23,4	36,8	46	5	24,4	3D
03194-01505045	28,36 €		15	5	5,54	11,9	5,8	29,5	45	6	23,4	36,8	51	5	24,4	3D
03194-01505050	28,36 €		15	5	5,54	11,9	5,8	29,5	50	6	23,4	36,8	56	5	24,4	3D
03194-01505060	31,64 €		15	5	5,54	11,9	5,8	29,5	60	6	23,4	36,8	66	5	24,4	3D
03194-01505070	31,64 €		15	5	5,54	11,9	5,8	29,5	70	6	23,4	36,8	76	5	24,4	3D
03194-01505080	31,64 €		15	5	5,54	11,9	5,8	29,5	80	6	23,4	36,8	86	5	24,4	3D
03194-01505090	33,15 €		15	5	5,54	11,9	5,8	29,5	90	6	23,4	36,8	96	5	24,4	3D
03194-01505100	37,71 €		15	5	5,54	11,9	5,8	29,5	100	6	23,4	36,8	106	5	24,4	3D
03194-01506010	25,40 €		15	6	6,99	11,9	5,8	29,5	10	7	23,4	36,8	17	6	35,64	3D
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03194-01506015	25,40 €		15	6	6,99	11,9	5,8	29,5	15	7	23,4	36,8	22	6	35,64	3D
03194-01506020	27,41 €		15	6	6,99	11,9	5,8	29,5	20	7	23,4	36,8	27	6	35,64	3D
03194-01506025	27,41 €		15	6	6,99	11,9	5,8	29,5	25	7	23,4	36,8	32	6	35,64	3D
03194-01506030	29,12 €		15	6	6,99	11,9	5,8	29,5	30	7	23,4	36,8	37	6	35,64	3D
03194-01506035	29,12 €		15	6	6,99	11,9	5,8	29,5	35	7	23,4	36,8	42	6	35,64	3D
03194-01506040	29,12 €		15	6	6,99	11,9	5,8	29,5	40	7	23,4	36,8	47	6	35,64	3D
03194-01506045	30,77 €		15	6	6,99	11,9	5,8	29,5	45	7	23,4	36,8	52	6	35,64	3D
03194-01506050	30,77 €		15	6	6,99	11,9	5,8	29,5	50	7	23,4	36,8	57	6	35,64	3D
03194-01506060	32,01 €		15	6	6,99	11,9	5,8	29,5	60	7	23,4	36,8	67	6	35,64	3D
03194-01506070	32,01 €		15	6	6,99	11,9	5,8	29,5	70	7	23,4	36,8	77	6	35,64	3D
03194-01506080	32,01 €		15	6	6,99	11,9	5,8	29,5	80	7	23,4	36,8	87	6	35,64	3D
03194-01506090	33,44 €		15	6	6,99	11,9	5,8	29,5	90	7	23,4	36,8	97	6	35,64	3D
03194-01506100	34,99 €		15	6	6,99	11,9	5,8	29,5	100	7	23,4	36,8	107	6	35,64	3D
03194-01508010	29,36 €		15	8	9,42	11,9	5,8	29,5	10	8	23,4	36,8	18	8	63,8	3D
03194-01508015	29,36 €		15	8	9,42	11,9	5,8	29,5	15	8	23,4	36,8	23	8	63,8	3D
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03194-01508020	29,36 €		15	8	9,42	11,9	5,8	29,5	20	8	23,4	36,8	28	8	63,8	3D
03194-01508025	29,36 €		15	8	9,42	11,9	5,8	29,5	25	8	23,4	36,8	33	8	63,8	3D
03194-01508030	31,64 €		15	8	9,42	11,9	5,8	29,5	30	8	23,4	36,8	38	8	63,8	3D
03194-01508035	31,64 €		15	8	9,42	11,9	5,8	29,5	35	8	23,4	36,8	43	8	63,8	3D
03194-01508040	33,92 €		15	8	9,42	11,9	5,8	29,5	40	8	23,4	36,8	48	8	63,8	3D
03194-01508045	33,92 €		15	8	9,42	11,9	5,8	29,5	45	8	23,4	36,8	53	8	63,8	3D
03194-01508050	33,92 €		15	8	9,42	11,9	5,8	29,5	50	8	23,4	36,8	58	8	63,8	3D
03194-01508060	36,32 €		15	8	9,42	11,9	5,8	29,5	60	8	23,4	36,8	68	8	63,8	3D
03194-01508070	36,32 €		15	8	9,42	11,9	5,8	29,5	70	8	23,4	36,8	78	8	63,8	3D
03194-01508080	36,32 €		15	8	9,42	11,9	5,8	29,5	80	8	23,4	36,8	88	8	63,8	3D
03194-01508090	37,14 €		15	8	9,42	11,9	5,8	29,5	90	8	23,4	36,8	98	8	63,8	3D
03194-01508100	37,14 €		15	8	9,42	11,9	5,8	29,5	100	8	23,4	36,8	108	8	63,8	3D
03194-01710015	31,33 €		16,5	10	11,86	14,2	7,4	29,5	15	9	25,7	38,6	24	10	100,1	3D
03194-01710020	31,33 €		16,5	10	11,86	14,2	7,4	29,5	20	9	25,7	38,6	29	10	100,1	3D
03194-01710025	31,33 €		16,5	10	11,86	14,2	7,4	29,5	25	9	25,7	38,6	34	10	100,1	3D
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03194-01710030	35,35 €		16,5	10	11,86	14,2	7,4	29,5	30	9	25,7	38,6	39	10	100,1	3D
03194-01710035	35,35 €		16,5	10	11,86	14,2	7,4	29,5	35	9	25,7	38,6	44	10	100,1	3D
03194-01710040	35,35 €		16,5	10	11,86	14,2	7,4	29,5	40	9	25,7	38,6	49	10	100,1	3D
03194-01710045	35,35 €		16,5	10	11,86	14,2	7,4	29,5	45	9	25,7	38,6	54	10	100,1	3D
03194-01710050	35,35 €		16,5	10	11,86	14,2	7,4	29,5	50	9	25,7	38,6	59	10	100,1	3D
03194-01710060	41,50 €		16,5	10	11,86	14,2	7,4	29,5	60	9	25,7	38,6	69	10	100,1	3D
03194-01710070	41,50 €		16,5	10	11,86	14,2	7,4	29,5	70	9	25,7	38,6	79	10	100,1	3D
03194-01710080	41,50 €		16,5	10	11,86	14,2	7,4	29,5	80	9	25,7	38,6	89	10	100,1	3D
03194-01710090	43,16 €		16,5	10	11,86	14,2	7,4	29,5	90	9	25,7	38,6	99	10	100,1	3D
03194-01710100	43,16 €		16,5	10	11,86	14,2	7,4	29,5	100	9	25,7	38,6	109	10	100,1	3D
03194-02112020	41,74 €		20,6	12	14,45	18,3	10,7	36,3	20	10	32,3	47,8	30	12	144,06	3D
03194-02112025	41,74 €		20,6	12	14,45	18,3	10,7	36,3	25	10	32,3	47,8	35	12	144,06	3D
03194-02112030	45,65 €		20,6	12	14,45	18,3	10,7	36,3	30	10	32,3	47,8	40	12	144,06	3D
03194-02112035	45,65 €		20,6	12	14,45	18,3	10,7	36,3	35	10	32,3	47,8	45	12	144,06	3D
03194-02112040	45,65 €		20,6	12	14,45	18,3	10,7	36,3	40	10	32,3	47,8	50	12	144,06	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
