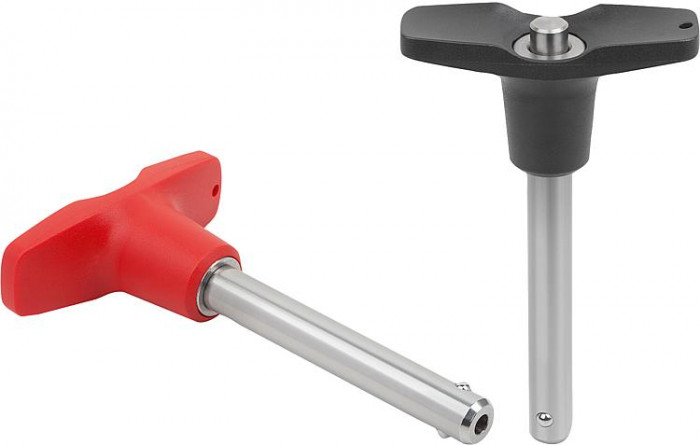

Fixačné čapy s guličkou a s rukoväťou v tvare T samoistiace

Popis produktu

Kód:	03420
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixačné čapy s guličkou a s rukoväťou v tvare T samoistiace | 03420
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03420 Fixační čepy s kuličkou a s rukojetí ve tvaru T samojistící

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Farba komponentu	B	D	d1	d2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN	CAD
03420-204605010	16,32 €		černá	17,6mm	46	5mm	5,5mm	13,2	10	5,9	25	19,4	15,9	5	15	.step
03420-204605015	16,32 €		černá	17,6mm	46	5mm	5,5mm	13,2	15	5,9	25	19,4	20,9	5	15	.step
03420-204605020	16,32 €		černá	17,6mm	46	5mm	5,5mm	13,2	20	5,9	25	19,4	25,9	5	15	.step
03420-204605025	16,32 €		černá	17,6mm	46	5mm	5,5mm	13,2	25	5,9	25	19,4	30,9	5	15	.step
03420-204605030	17,30 €		černá	17,6mm	46	5mm	5,5mm	13,2	30	5,9	25	19,4	35,9	5	15	.step
03420-204606010	16,41 €		černá	17,6mm	46	6mm	6,85mm	13,2	10	6,8	25	19,4	16,8	6	22	.step
03420-204606015	16,41 €		černá	17,6mm	46	6mm	6,85mm	13,2	15	6,8	25	19,4	21,8	6	22	.step
03420-204606020	16,41 €		černá	17,6mm	46	6mm	6,85mm	13,2	20	6,8	25	19,4	26,8	6	22	.step
03420-204606025	16,41 €		černá	17,6mm	46	6mm	6,85mm	13,2	25	6,8	25	19,4	31,8	6	22	.step
03420-204606030	17,30 €		černá	17,6mm	46	6mm	6,85mm	13,2	30	6,8	25	19,4	36,8	6	22	.step
03420-204606035	17,30 €		černá	17,6mm	46	6mm	6,85mm	13,2	35	6,8	25	19,4	41,8	6	22	.step
03420-204606040	17,30 €		černá	17,6mm	46	6mm	6,85mm	13,2	40	6,8	25	19,4	46,8	6	22	.step
03420-204606045	17,30 €		černá	17,6mm	46	6mm	6,85mm	13,2	45	6,8	25	19,4	51,8	6	22	.step
03420-204606050	17,30 €		černá	17,6mm	46	6mm	6,85mm	13,2	50	6,8	25	19,4	56,8	6	22	.step
03420-206308020	17,82 €		černá	23mm	62,9	8mm	9,5mm	17,3	20	7,8	33	24,4	27,8	8	38	.step
Objednávací kód	Základná cena bez DPH	Objednať	Farba komponentu	B	D	d1	d2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN	CAD
03420-206308025	17,82 €		černá	23mm	62,9	8mm	9,5mm	17,3	25	7,8	33	24,4	32,8	8	38	.step
03420-206308030	19,11 €		černá	23mm	62,9	8mm	9,5mm	17,3	30	7,8	33	24,4	37,8	8	38	.step
03420-206308035	19,11 €		černá	23mm	62,9	8mm	9,5mm	17,3	35	7,8	33	24,4	42,8	8	38	.step
03420-206308040	19,11 €		černá	23mm	62,9	8mm	9,5mm	17,3	40	7,8	33	24,4	47,8	8	38	.step
03420-206308045	19,11 €		černá	23mm	62,9	8mm	9,5mm	17,3	45	7,8	33	24,4	52,8	8	38	.step
03420-206308050	19,11 €		černá	23mm	62,9	8mm	9,5mm	17,3	50	7,8	33	24,4	57,8	8	38	.step
03420-206310020	27,70 €		černá	23mm	62,9	10mm	12mm	17,3	20	8,9	33	24,4	28,9	10	60	.step
03420-206310025	27,70 €		černá	23mm	62,9	10mm	12mm	17,3	25	8,9	33	24,4	33,9	10	60	.step
03420-206310030	28,89 €		černá	23mm	62,9	10mm	12mm	17,3	30	8,9	33	24,4	38,9	10	60	.step
03420-206310035	28,89 €		černá	23mm	62,9	10mm	12mm	17,3	35	8,9	33	24,4	43,9	10	60	.step
03420-206310040	28,89 €		černá	23mm	62,9	10mm	12mm	17,3	40	8,9	33	24,4	48,9	10	60	.step
03420-206310045	28,89 €		černá	23mm	62,9	10mm	12mm	17,3	45	8,9	33	24,4	53,9	10	60	.step
03420-206310050	28,89 €		černá	23mm	62,9	10mm	12mm	17,3	50	8,9	33	24,4	58,9	10	60	.step
03420-206310060	30,39 €		černá	23mm	62,9	10mm	12mm	17,3	60	8,9	33	24,4	68,9	10	60	.step
03420-208212025	27,98 €		černá	33mm	81,8	12mm	14,5mm	26,3	25	9,9	39,5	28,8	34,9	12	86	.step
Objednávací kód	Základná cena bez DPH	Objednať	Farba komponentu	B	D	d1	d2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN	CAD
03420-208212030	29,50 €		černá	33mm	81,8	12mm	14,5mm	26,3	30	9,9	39,5	28,8	39,9	12	86	.step
03420-208212035	29,50 €		černá	33mm	81,8	12mm	14,5mm	26,3	35	9,9	39,5	28,8	44,9	12	86	.step
03420-208212040	29,50 €		černá	33mm	81,8	12mm	14,5mm	26,3	40	9,9	39,5	28,8	49,9	12	86	.step
03420-208212045	29,50 €		černá	33mm	81,8	12mm	14,5mm	26,3	45	9,9	39,5	28,8	54,9	12	86	.step
03420-208212050	29,50 €		černá	33mm	81,8	12mm	14,5mm	26,3	50	9,9	39,5	28,8	59,9	12	86	.step
03420-208212060	31,03 €		černá	33mm	81,8	12mm	14,5mm	26,3	60	9,9	39,5	28,8	69,9	12	86	.step
03420-208212070	31,03 €		černá	33mm	81,8	12mm	14,5mm	26,3	70	9,9	39,5	28,8	79,9	12	86	.step
03420-208212080	32,34 €		černá	33mm	81,8	12mm	14,5mm	26,3	80	9,9	39,5	28,8	89,9	12	86	.step
03420-208216030	47,40 €		černá	33mm	81,8	16mm	19mm	26,3	30	13,1	39,5	28,8	43,1	16	153	.step
03420-208216035	48,16 €		černá	33mm	81,8	16mm	19mm	26,3	35	13,1	39,5	28,8	48,1	16	153	.step
03420-208216040	48,16 €		černá	33mm	81,8	16mm	19mm	26,3	40	13,1	39,5	28,8	53,1	16	153	.step
03420-208216045	48,16 €		černá	33mm	81,8	16mm	19mm	26,3	45	13,1	39,5	28,8	58,1	16	153	.step
03420-208216050	48,16 €		černá	33mm	81,8	16mm	19mm	26,3	50	13,1	39,5	28,8	63,1	16	153	.step
03420-208216060	51,16 €		černá	33mm	81,8	16mm	19mm	26,3	60	13,1	39,5	28,8	73,1	16	153	.step
03420-208216070	51,16 €		černá	33mm	81,8	16mm	19mm	26,3	70	13,1	39,5	28,8	83,1	16	153	.step
Objednávací kód	Základná cena bez DPH	Objednať	Farba komponentu	B	D	d1	d2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN	CAD
03420-208216080	54,18 €		černá	33mm	81,8	16mm	19mm	26,3	80	13,1	39,5	28,8	93,1	16	153	.step
03420-20844605010	16,32 €		bezpečnostní červená RAL 3020	17,6mm	46	5mm	5,5mm	13,2	10	5,9	25	19,4	15,9	5	15	.step
03420-20844605015	16,32 €		bezpečnostní červená RAL 3020	17,6mm	46	5mm	5,5mm	13,2	15	5,9	25	19,4	20,9	5	15	.step
03420-2084460502	16,32 €		bezpečnostní červená RAL 3020	17,6mm	46	5mm	5,5mm	13,2	20	5,9	25	19,4	25,9	5	15	.step
03420-20844605025	16,32 €		bezpečnostní červená RAL 3020	17,6mm	46	5mm	5,5mm	13,2	25	5,9	25	19,4	30,9	5	15	.step
03420-20844605030	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	5mm	5,5mm	13,2	30	5,9	25	19,4	35,9	5	15	.step
03420-20844606010	16,41 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	10	6,8	25	19,4	16,8	6	22	.step
03420-20844606015	16,41 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	15	6,8	25	19,4	21,8	6	22	.step
03420-20844606020	16,41 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	20	6,8	25	19,4	26,8	6	22	.step
03420-20844606025	16,41 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	25	6,8	25	19,4	31,8	6	22	.step
03420-20844606030	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	30	6,8	25	19,4	36,8	6	22	.step
03420-20844606035	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	35	6,8	25	19,4	41,8	6	22	.step
03420-20844606040	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	40	6,8	25	19,4	46,8	6	22	.step
03420-20844606045	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	45	6,8	25	19,4	51,8	6	22	.step
03420-20844606050	17,30 €		bezpečnostní červená RAL 3020	17,6mm	46	6mm	6,85mm	13,2	50	6,8	25	19,4	56,8	6	22	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Blohm, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Blohm, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Úchyt z termoplastu. Ocelové části z nerezové oceli 1.4305.
Provedení	Rukojeť černá nebo na bezpečnostní červená RAL 3020. Ocelové části bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Uvolněním tlačítka dojde k bezpečnému uzamčení kuliček a vytvoření nerozebíratelného spojení. Dle potřeby lze fixační a spojovací čepy s kuličkou vybavit úchytným lankem. Smyková síla, dvoustřižná (F) = S · τ aB max.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199
