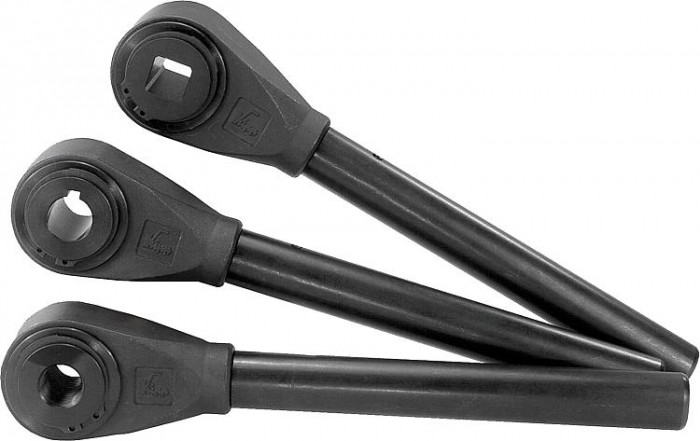

Upínacie kľúče

Popis produktu

Kód:	06470
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie kľúče | 06470
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 06470 Upínací klíče

Varianty
Technické parametre

Detail zavřít

Zruš filter
Upínací klíče s vnitřním závitem
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Veľkosť	X	A	C	E	D	d1	d2	D3	H	H1	H2	H3	Počet poistných drážok
06470-310	85,60 €	103,58 €		CAD		M10	48mm	36	150mm	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	7
06470-312	85,60 €	103,58 €		CAD		M12	48mm	36	150mm	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	7
06470-314	102,38 €	123,88 €		CAD		M14	54mm	43	180mm	27	38mm	20mm	26	38mm	6mm	19mm	4mm	8
06470-316	102,38 €	123,88 €		CAD		M16	54mm	43	180mm	27	38mm	20mm	26	38mm	6mm	19mm	4mm	8
06470-318	131,65 €	159,30 €		CAD		M18	70mm	51	230mm	35	45mm	24mm	30	42mm	6mm	21mm	4mm	8
06470-320	131,65 €	159,30 €		CAD		M20	70mm	51	230mm	35	45mm	24mm	30	42mm	6mm	21mm	4mm	8
06470-322	180,06 €	217,87 €		CAD		M22	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-324	180,06 €	217,87 €		CAD		M24	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-327	180,06 €	217,87 €		CAD		M27	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-330	343,72 €	415,90 €		CAD		M30	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
06470-336	343,72 €	415,90 €		CAD		M36	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
06470-342	343,72 €	415,90 €		CAD		M42	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter
Upínací klíče s lícovaným otvorem
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Typ závitu	Veľkosť	Lícovaná diera Ø H7 s drážkou pre lícovanú pružinu podľa DIN 6885	D	d1	d2	D3	H	H1	H2	H3	C	A	A1 = dĺžka rukoväte	E	Počet poistných drážok
06470-412	108,78 €	131,62 €		CAD	zalícovaný otvor		12	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-414	129,79 €	157,05 €		CAD	zalícovaný otvor		14	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-415	129,79 €	157,05 €		CAD	zalícovaný otvor		15	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-416	129,79 €	157,05 €		CAD	zalícovaný otvor		16	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-418	173,70 €	210,18 €		CAD	zalícovaný otvor		18	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-420	173,70 €	210,18 €		CAD	zalícovaný otvor		20	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-422	236,74 €	286,46 €		CAD	zalícovaný otvor		22	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-425	236,74 €	286,46 €		CAD	zalícovaný otvor		25	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-427	236,74 €	286,46 €		CAD	zalícovaný otvor		27	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-430	449,78 €	544,23 €		CAD	zalícovaný otvor		30	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
06470-436	449,78 €	544,23 €		CAD	zalícovaný otvor		36	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter
Upínací klíče s vnitřním čtyřhranem
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Veľkosť	Vnútorný štvorhran SW	D	d1	d2	D3	H	H1	H2	H3	C	A	A1 = dĺžka rukoväte	E	Počet poistných drážok
06470-510	100,54 €	121,65 €		CAD	Vnitřní čtyřhran		10	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-512	100,54 €	121,65 €		CAD	Vnitřní čtyřhran		12	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-513	118,82 €	143,77 €		CAD	Vnitřní čtyřhran		13	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-514	118,82 €	143,77 €		CAD	Vnitřní čtyřhran		14	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-517	159,96 €	193,55 €		CAD	Vnitřní čtyřhran		17	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-519	220,28 €	266,54 €		CAD	Vnitřní čtyřhran		19	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-520	220,28 €	266,54 €		CAD	Vnitřní čtyřhran		20	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-522	220,28 €	266,54 €		CAD	Vnitřní čtyřhran		22	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-524	220,28 €	266,54 €		CAD	Vnitřní čtyřhran		24	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-530	416,86 €	504,40 €		CAD	Vnitřní čtyřhran		30	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
06470-532	416,86 €	504,40 €		CAD	Vnitřní čtyřhran		32	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Pouzdro zušlechtěná ocel, upínací matice a čep z automatové oceli vytvrzeno.
Na vyžádání	Další vnitřní závity, zalícované díry a vnitřní čtyřhrany. Rozměr „E“ je možné za příplatek dodat v odstupňovaných nestandardních délkách. Nestandardní provedení: západka B
Provedení	Brynýrováno. Za příplatek je možné dodat provedení v matu nebo chromované do vysokého lesku.
Upozornění	Standardní provedení západky A: Slouží k utahování a povolování v omezeném prostoru při potřebě provést více otáček. Při změně směru utahování nebo povolování je třeba nasadit páku o 180° obráceně. Zvláštní provedení západky B: Slouží k utahování a povolování v omezeném prostoru při potřebě provádět málo otáček. Při změně směru utahování nebo povolování se klíčem nemusí otáčet. Západka je až do svého vytažení oboustranně v záběru.
