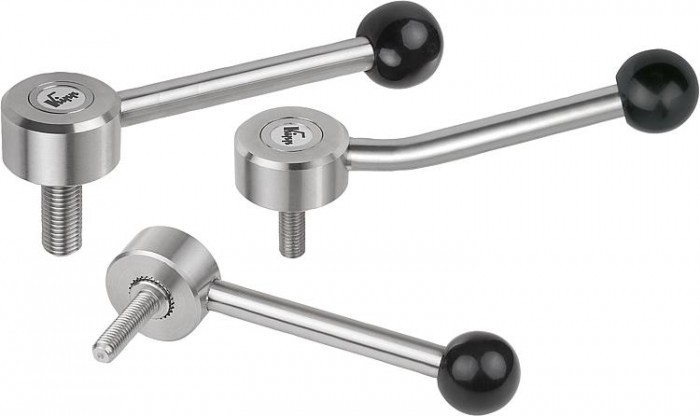

Ploché upínacie páky z nerezovej ocele, s vonkajším závitom

•
•

Popis produktu

Kód:	06401
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ploché upínacie páky z nerezovej ocele, s vonkajším závitom | 06401
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Dopytovať cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

Na stiahnutie

Datový list 06401 Ploché upínací páky z nerezové oceli, s vnějším závitem

• Varianty
• Technické parametre

Materiál	Ocelové části z nerezu 1.4305. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení​	Ocelové části lesklé.

Detail zavřít

Ploché upínací páky z nerezové oceli, s vnějším závitem, 0 stupňů
Zruš filter			0°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	102131148	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	A	Počet zubov	L	CAD
06401-1081X30	29,65 €		0°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	102mm	26	30	CAD
06401-1081X40	31,13 €		0°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	102mm	26	40	CAD
06401-1081X50	31,13 €		0°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	102mm	26	50	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 15 stupňů
Zruš filter			15°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	293848	100127145	15	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A2	Počet zubov	L	CAD
06401-1082X30	31,11 €		15°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	29mm	100mm	15	26	30	CAD
06401-1082X40	32,59 €		15°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	29mm	100mm	15	26	40	CAD
06401-1082X50	32,59 €		15°		M8	13,5	33mm	25mm	10	19mm	2mm	12mm	23mm	29mm	100mm	15	26	50	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 0 stupňů
Zruš filter			0°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	102131148	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	A	Počet zubov	L	CAD
06401-2101X30	36,54 €		0°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	30	CAD
06401-2101X40	38,59 €		0°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	40	CAD
06401-2101X50	38,59 €		0°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	50	CAD
06401-2101X60	38,59 €		0°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 15 stupňů
Zruš filter			15°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	293848	100127145	15	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A2	Počet zubov	L	CAD
06401-2102X30	38,01 €		15°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	30	CAD
06401-2102X40	40,06 €		15°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	40	CAD
06401-2102X50	40,06 €		15°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	50	CAD
06401-2102X60	40,06 €		15°		M10	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 0 stupňů
Zruš filter			0°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	102131148	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	A	Počet zubov	L	CAD
06401-2121X30	36,54 €		0°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	30	CAD
06401-2121X40	38,59 €		0°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	40	CAD
06401-2121X50	38,59 €		0°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	50	CAD
06401-2121X60	38,59 €		0°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	131mm	30	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 15 stupňů
Zruš filter			15°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	293848	100127145	15	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A2	Počet zubov	L	CAD
06401-2122X30	38,01 €		15°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	30	CAD
06401-2122X40	40,06 €		15°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	40	CAD
06401-2122X50	40,06 €		15°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	50	CAD
06401-2122X60	40,06 €		15°		M12	19	41mm	30mm	12	22mm	2mm	13,5mm	26mm	38mm	127mm	15	30	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 0 stupňů
Zruš filter			0°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	102131148	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	A	Počet zubov	L	CAD
06401-3161X40	45,88 €		0°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	148mm	36	40	CAD
06401-3161X50	45,88 €		0°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	148mm	36	50	CAD
06401-3161X60	45,88 €		0°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	148mm	36	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Ploché upínací páky z nerezové oceli, s vnějším závitem, 15 stupňů
Zruš filter			15°		M8M10M12M16	13,51923	334145	253037	101214	192228	2	1213,517	232633	293848	100127145	15	263036	30405060
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A2	Počet zubov	L	CAD
06401-3162X40	47,34 €		15°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	48mm	145mm	15	36	40	CAD
06401-3162X50	47,34 €		15°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	48mm	145mm	15	36	50	CAD
06401-3162X60	47,34 €		15°		M16	23	45mm	37mm	14	28mm	2mm	17mm	33mm	48mm	145mm	15	36	60	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
