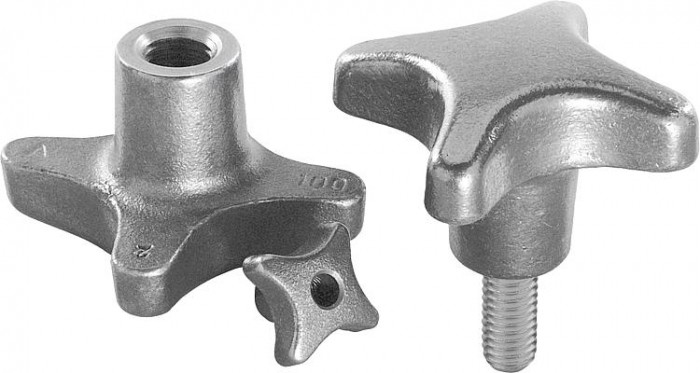

Krížové ovládacie matice DIN 6335 z šedej zliatiny

Popis tovaru

Kód:	06160
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Krížové ovládacie matice DIN 6335 z šedej zliatiny | 06160
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06160 Křížové ovládací matice DIN 6335 z šedé litiny

Varianty
Technické parametre

Material	Šedá litina GJL 200. Závitový kolík z nerezové oceli 1.4305. Příčný kolík z nerezové oceli 1.4310.
Odkaz na výkres	Provedení A: polotovar Provedení B: průchozí otvor Provedení C: slepý otvor Provedení D: vyvrtaný závit Provedení E: slepá díra se závitem Provedení L: vnější závit
Provedení:	Omíláno, bez povrchové úpravy. Závitový kolík a příčný kolík bez povrchové úpravy.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Provedení 1	D	D1	D2	D6	H	H3	T	T1	L	.step
06160-106	0,75 €		CAD	A	omleto		32	12		21	10
06160-108	1,36 €		CAD	A	omleto		40	14		26	14
06160-110	1,94 €		CAD	A	omleto		50	18		34	20
06160-112	2,72 €		CAD	A	omleto		63	20		42	25
06160-116	4,96 €		CAD	A	omleto		80	25		52	30
06160-120	9,65 €		CAD	A	omleto		100	32		65	38
06160-206	1,77 €		CAD	B	omleto	6	32	12		20	10
06160-208	2,45 €		CAD	B	omleto	8	40	14		25	14
06160-210	3,20 €		CAD	B	omleto	10	50	18		32	20
06160-212	4,33 €		CAD	B	omleto	12	63	20		40	25
06160-216	7,07 €		CAD	B	omleto	16	80	25		50	30
06160-220	13,71 €		CAD	B	omleto	20	100	32		63	38
06160-306	1,77 €		CAD	C	omleto	6	32	12		20	10	12	15
06160-308	2,45 €		CAD	C	omleto	8	40	14		25	14	15	18
06160-310	3,20 €		CAD	C	omleto	10	50	18		32	20	18	21
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Provedení 1	D	D1	D2	D6	H	H3	T	T1	L	.step
06160-312	4,33 €		CAD	C	omleto	12	63	20		40	25	22	25
06160-316	7,07 €		CAD	C	omleto	1616	80	25		50	30	28	32
06160-320	13,71 €		CAD	C	omleto	20	100	32		63	38	36	40
06160-406	1,77 €		CAD	D	omleto	M6	32	12	6,4	20	10	10
06160-408	2,45 €		CAD	D	omleto	M8	40	14	8,4	25	14	13
06160-410	3,20 €		CAD	D	omleto	M10	50	18	10,5	32	20	16
06160-412	4,33 €		CAD	D	omleto	M12	63	20	13	40	25	20
06160-416	7,07 €		CAD	D	omleto	M16	80	25	17	50	30	20
06160-420	13,71 €		CAD	D	omleto	M20	100	32	21	63	38	25
06160-506	1,77 €		CAD	E	omleto	M6	32	12		20	10	12	15
06160-508	2,45 €		CAD	E	omleto	M8	40	14		25	14	15	18
06160-510	3,20 €		CAD	E	omleto	M10	50	18		32	20	18	21
06160-512	4,33 €		CAD	E	omleto	M12	63	20		40	25	22	25
06160-516	7,07 €		CAD	E	omleto	M16	80	25		50	30	28	32
06160-520	13,71 €		CAD	E	omleto	M20	100	32		63	38	36	40
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Provedení 1	D	D1	D2	D6	H	H3	T	T1	L	.step
06160-606X15	6,55 €			L	omleto	M6	32	12		20				15	.step
06160-606X20	6,61 €			L	omleto	M6	32	12		20				20	.step
06160-606X25	6,64 €			L	omleto	M6	32	12		20				25	.step
06160-606X30	6,67 €			L	omleto	M6	32	12		20				30	.step
06160-606X40	6,80 €			L	omleto	M6	32	12		20				40	.step
06160-606X50	6,87 €			L	omleto	M6	32	12		20				50	.step
06160-608X20	7,27 €			L	omleto	M8	40	14		25				20	.step
06160-608X25	7,48 €			L	omleto	M8	40	14		25				25	.step
06160-608X30	7,50 €			L	omleto	M8	40	14		25				30	.step
06160-608X40	7,55 €			L	omleto	M8	40	14		25				40	.step
06160-608X50	7,63 €			L	omleto	M8	40	14		25				50	.step
06160-610X20	9,72 €			L	omleto	M10	50	18		32				20	.step
06160-610X25	9,74 €			L	omleto	M10	50	18		32				25	.step
06160-610X30	9,81 €			L	omleto	M10	50	18		32				30	.step
06160-610X40	9,89 €			L	omleto	M10	50	18		32				40	.step
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Provedení 1	D	D1	D2	D6	H	H3	T	T1	L	.step
06160-610X50	9,95 €			L	omleto	M10	50	18		32				50	.step
06160-612X20	10,16 €			L	omleto	M12	63	20		40				20	.step
06160-612X30	10,20 €			L	omleto	M12	63	20		40				30	.step
06160-612X40	10,38 €			L	omleto	M12	63	20		40				40	.step
06160-612X50	10,46 €			L	omleto	M12	63	20		40				50	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
