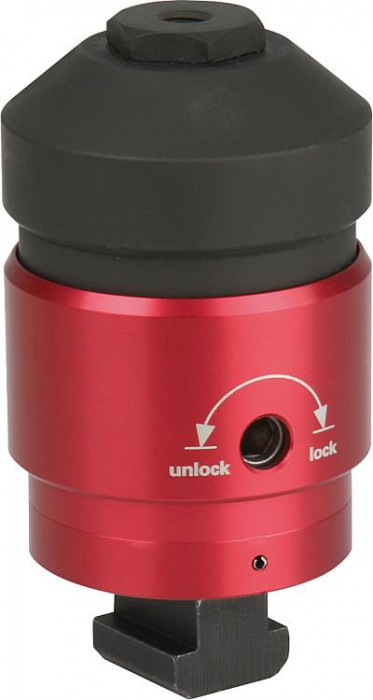

Oporný prvok
Popis produktu
Kód:
02340
Výrobca:
norelem
Ceny:
sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:
bežne cca 7 až 10 dní od objednania, v závislosti od množstva
a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme
emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je
možné objednávku zrušiť. Viac
informácií.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Základní těleso z cementační oceli.
Pouzdro z hliníku.
Provedení
Základní těleso nitridováno, manganatě fosfátováno a broušeno.
Pouzdro červeně eloxováno.
Upozornění
Opěrný prvek slouží k podepření předefinovaných upínacích míst na
dílech. Zabraňuje vibracím a prohnutí během obrábění.
Způsob ovládání
Otáčením upínací vačky (vnitřní šestihran vel. klíče 6) na ploše
pláště červeného ochranného pouzdra dojde mírnou silou pružiny
k dolehnutí opěrného čepu na obrobek.
Dalším otáčením až k dorazu (lock) sevře upínací mechanismus
opěrný čep beze změny polohy.
Při otáčení opačným směrem (unlock) se sevření uvolní. Při
dalším zpětném otáčení až k dorazu najede opěrný čep do koncové
polohy.
Montáž
Opěrný prvek s připojovacím závitem M6 připevněte na přípravek.
Alternativně: Závitový kolík M12 × 10 nahraďte závitovým kolíkem
M12 × 30 a opěrný prvek namontujte klíčem (vel. klíče 21) (např. na
připevňování do T drážek).
Pro bezpečnou funkci musí být díra se závitem M12 vždy uzavřena.
Zanoření opěrného prvku o 16 mm je možné.
Závit M8 lze opatřit různými opěrnými čepy.
Dodávka se závitovým kolíkem M12 × 30 a maticí do T drážky
M12 × 14 (DIN 508).

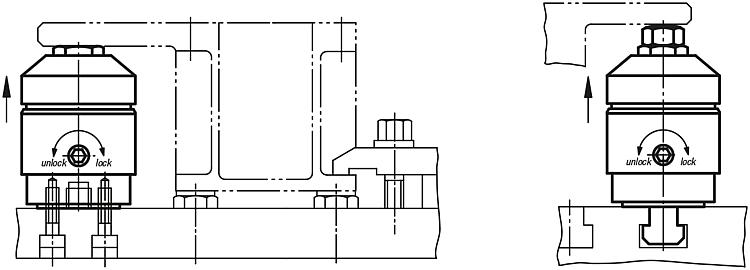

Odkaz na výkres
Závitový kolík M12×30 DIN 913 (vyměnitelný)
Matice pro T drážky M12×14 DIN 508
Detail zavřít
Zruš filter
Objednávací kód
Základná cena bez DPH
Objednať
Nosná sila (N)
Dráha prisunutia
CAD
02340-0508
874,51 €
8000
5 mm
CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
Datový list 02340 Opěrný prvek
