Vakuový manipulátor JumboSprint

Vakuový manipulátor JumboSprint

Popis produktu

Základní údaje

  • Nosnost až 300 kg
  • Pro kompaktní břemena
  • Snadné umístění břemene
Kód: JumboSprint
Výrobce: J. Schmalz GmbH
Ceny: jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:

3 – 6 týdnů od objednání. Více informací.
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

Kontaktní formuláře

Vakuový manipulátor Jumbo/VacuMaster
zavřít

Vakuový manipulátor Jumbo/VacuMaster

Dotazník pro vytvoření nabídky




Kontaktní údaje:


Břemeno
Délka mm mm
Šířka mm mm
Tloušťka mm mm
Vnitřní průměr mm mm
Vnější průměr mm mm
Hmotnost kg kg
Průřez břemene Povrch Nečistoty Prodyšnost
Teplota °C °C

Pracoviště
Požadované rozměry m m
m
mm
Manipulační výšky břemene m m
Manipulace
Aplikace
cyklů za hodinu
Energie
Elektrický přívod V Hz
Existující el. přívod
Tlakový vzduch
bar l/min
Jeřáb
Jeřáb kg

m
m

Podvěsná dráha mostová m m
Podvěsná dráha lineární m
Příslušenství
Další
Jak budeme kotvit podvěsnou dráhu?
I-profil
Dřevěný trám
mm mm
Betonový překlad
mm


Grafický náčrtek Vakuový manipulátor Jumbo/VacuMaster Vakuový manipulátor Jumbo/VacuMaster
Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.
zavřít

3D modely




Vakuový manipulátor JumboSprint | JumboSprint

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.


Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.
zavřít

Poptat cenu
Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Příklady použití manipulátoru JumboSprint

Všestrannost je klíč: Schmalz nabízí přísavkové nástavce pro prakticky každou aplikaci. S rychlovýměnným adaptérem můžete měnit nástavce rychle a snadno.

Jednopřísavka, čtvercová

Pro kompaktní zboží jako jsou kartonové krabice, sudy, kbelíky a skříňky.

Jednopřísavka, dlouhá

Pro palety, úzké kartonové krabice, trámy, jaekly a jiné dlouhé předměty.

Kruhová přísavka

Pro sudy, kbelíky, betonové bloky s drsným povrchem.

Přísavka na pytle

Pro papírové, plastové pytle a balíky surové gumy.

Dvojpřísavka

Pro kartonové krabice, dřevěné bedny a desky. Přísavky jdou nastavovat v podélném směru.

Dvojpřísavka FM

Pro palety a obrobky, kde nejde zaručit pokrytí celé plochy přísavky. Přísavky jdou nastavovat v podélném směru.

Čtyřpřísavka

Pro velké kartonové krabice, desky a měkká břemena. Přísavky jdou nastavovat v podélném a příčném směru.

Multipřísavka

Pro nerovná břemena jako jsou nestabilní kartonové krabice. Jednotlivé přísavky kopírují nerovnost povrchu

Jeřábové systémy jsou kompatibilní pro použití s hadicovými manipulátory Schmalz.

Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci s hadicovými manipulátory. Modulární design umožňuje jednoduchou integraci hadicových manipulátorů včetně jeřábů do Vašeho pracovního prostředí.

Detaily podvěsných systémů a jeřábů

Hliníkové podvěsné dráhy

Instalace na strop nebo stropní konstrukcí Nosnost až 1,200 kg

Sloupové jeřáby

Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)

Nástěnné jeřáby

Montáž s použitím nástěnné konzoly nebo svěrné objímky Nosnost až 1,000 kg

Tube Lifter JumboSprint in Use

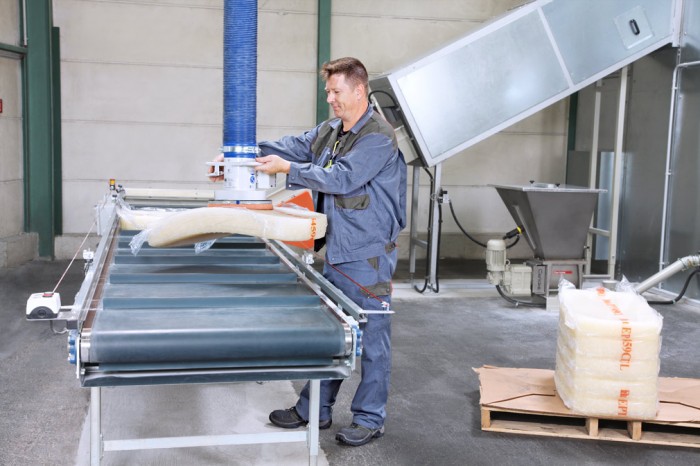

Vacuum Lifter JumboSprint grips paper bags easily
Learn more


Vacuum Tube Lifter JumboSprint for Fast Handling of Plastic Bags
Learn more

Detail zavřít

Zruš filtr
Objednací kód Základní cena bez DPH Objednat Workpiece format min.* Workpiece format max.* Operator handle length L Max. lifting speed Max. lifting stroke Z Height H** 3D
JumboSprint na dotaz Poptat cenu300×200mm3000×1000mm155–500mm60m/min1700mm2850mm3D
JumboSprint na dotaz Poptat cenu300×200mm3000×1000mm155–500mm60m/min2100mm3400mm3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Pro nosnost 140 kg a vyšší platí: zdvih Z +160 mm, výška H +250 mm
*Závisí na vybraném přísavkovém nástavci
**Přísavkový nástavec není zahrnut (celková výška = H + výška přísavkového nástavce)

JumboSprint je vybaveno ovládacím madlem ve tvaru luku, které se táhne po celém obvodě manipulátoru, aby umožnilo přesné umístění manipulátoru na břemena. Zdvihaní je zajištěno povytažením madla a zatlačením manipulátor klesá.

Technická data

Hadicový manipulátor JumboErgo a JumboSprint je díky modulárnímu designu konfigurován podle potřeb a požadavků každé aplikace. Technické informace se mohou lišit v závislosti na konfiguraci a typu přísavkového nástavce.

Příslušenství pro hadicové manipulátory JumboSprint

Dálkové ovládání SRC

Ušetřete až 40% energie díky dálkovému ovládání

S dálkovým ovládáním SRC umístěným na ovládacím madle můžete vypínat a zapínat zdroj vakua. Dálkové ovládání je aktivováno stiskem tlačítka, které nepotřebuje zdroj energie díky integrovanému piezoelektrickému generátoru.

Rychlovýměnný adaptér SWA

Okamžitá výměna přísavkových nástavců

Rychlovýměnný adaptér SWA umožňuje rychlou a jednoduchou výměnu přísavkového nástavce pro manipulaci jiných břemen.

Otočná jednotka DE

Neomezené otáčení břemene

Břemena do 200 kg se mohou s otočnou jednotkou DE neomezeně otáčet.

Zavzdušňovací jednotka BEL

Okamžité upuštění břemene

Zavzdušňovací jednotka BELL zaručuje neprodyšnému materiálu snadnější odsátí při odkládání.

Tlumící box SBB

Snížení hladiny hluku

Tlumící box SBB snižuje hladinu hluku zdroje vakua na 65 dB(A) a chrání ho od vnějších nečistot. Box je možné instalovat libovolně na sloup jeřábu nebo na zeď.

Prachový filtr STF

Ochrana proti nečistotám

Prachový filtr STF zabraňuje částečkám prachu před vniknutím do zdroje vakua. Filtr je snadno a rychle čistitelný.

Prodlužovací válec SZV

Manipulace z/do hlubokých kontejnerů

Prodlužovací válec SZV dovoluje ergonomické odebírání a pokládání břemen uložených v kontejnerech.

Motorový spouštěč MSS

Ochrana proti zkratu a přetížení

Motorový spouštěč MSS zapíná a vypíná zdroj vakua a chrání ho před přetížením. Může být integrován do sloupového jeřábu Schmalz bez složitého vedení kabelů s možností uzamčení před nedovoleným spuštěním.

Ochranný rukáv a záchytná síť

Ochrana před poškozením

Ochranný rukáv slouží jako prevence před mechanickým poškozením zdvihací hadice. Záchytná síť drží zdvihací hadici ve skrčeném stavu a tím chrání hadici i přísavkový nástavec před poškozením.

❱
