Vakuový manipulátor JumboFlex – Generace 2
Popis produktu
Základní údaje:
- Nosnost až 50 kg
- Pro rychlou manipulaci břemen
- Pistolové ovládání pro praváky i leváky
| Kód: | JumboFlex gen 2 |
|---|---|
| Výrobce: | J. Schmalz GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | cca 4 týdny od objednání. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
Kontaktní formuláře
- Varianty
- Modulární systém
- Přísavkové nástavce
- Technické informace
- Další funkce
- Jeřábové systémy pro manipulátory
- Aplikace

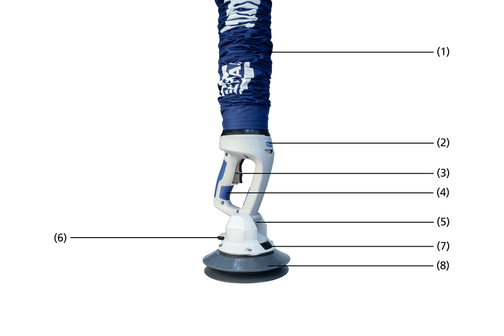

(1) Zvedací jednotka s ochrannou trubkou
(2) Rádiové dálkové ovládání SRC pro vakuový generátor (volitelné)
(3) Dvoutlačítkový ovladač pro zvedání, spouštění a uvolňování břemene (volitelně k dispozici také jako jednotlačítkový ovladač).

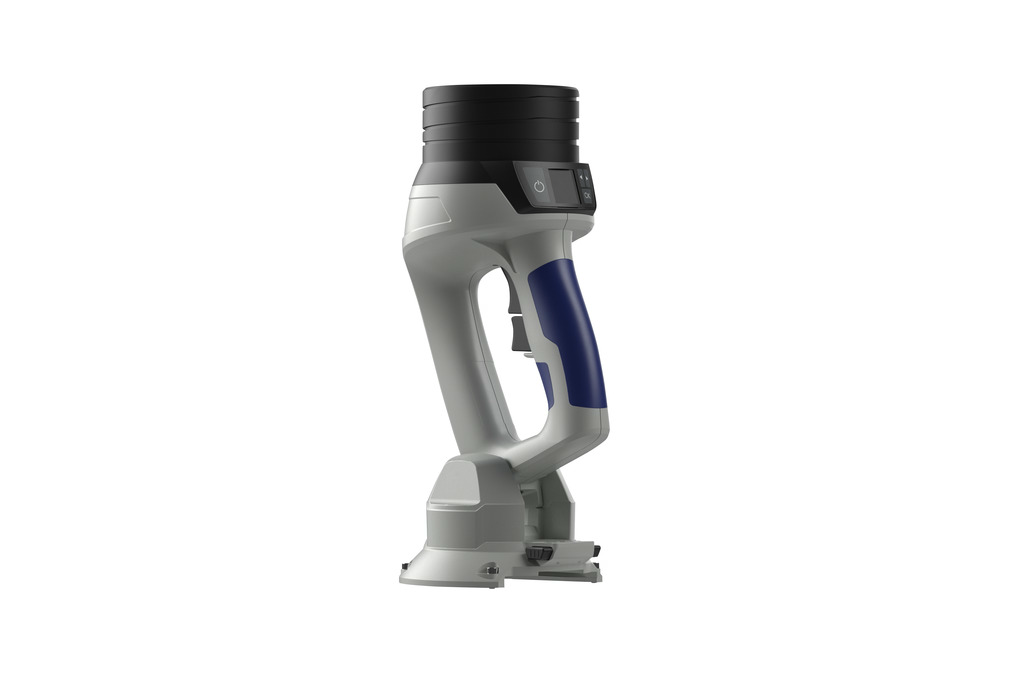

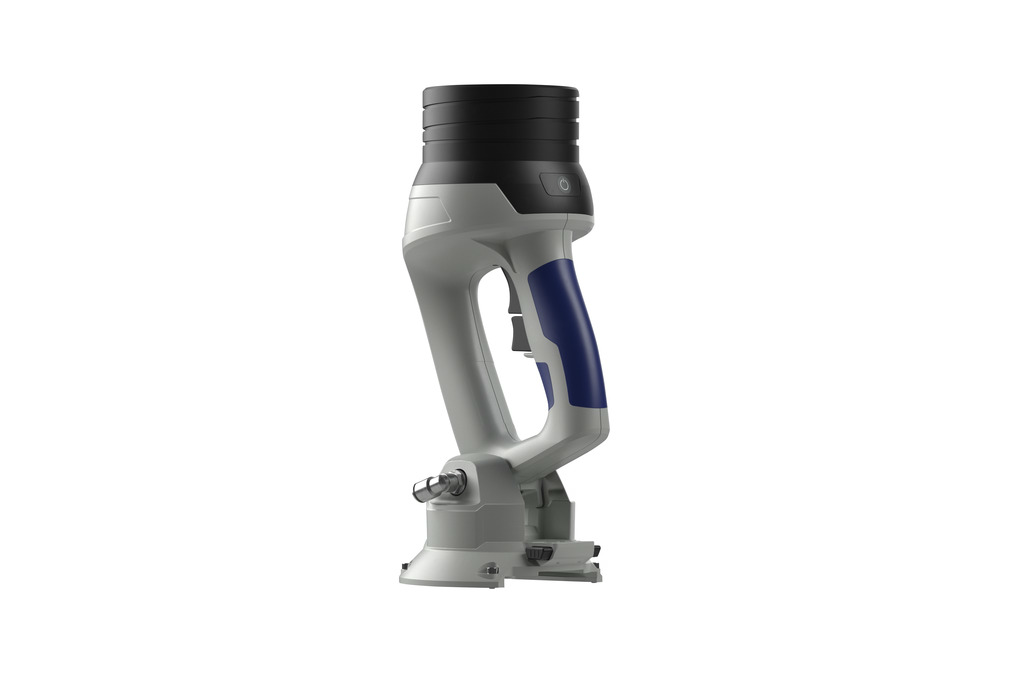

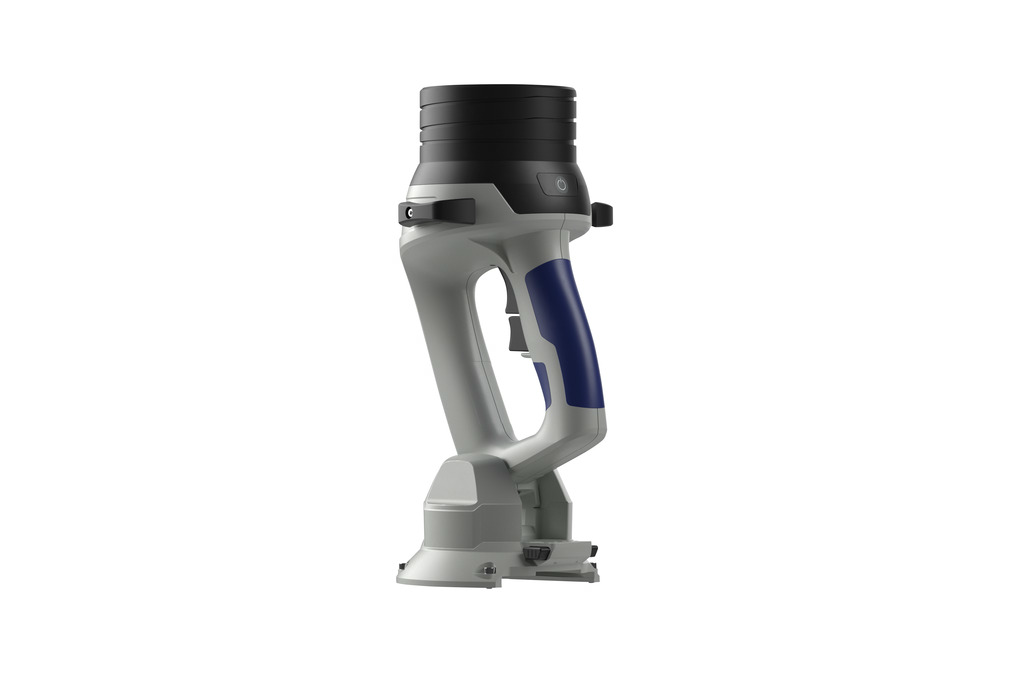

(4) Ergonomicky navržená ovládací rukojeť s prvky soft-touch
(5) Otočný mechanismus o 90° (manuální) pro boční sání břemene (volitelně)
(6) Rychlovýměnný adaptér pro rychlou výměnu chapadla bez použití nářadí
(7) Nekonečné otáčení s 90° krokovou aretací
(8) Vakuové chapadlo přizpůsobené obrobku
Standardní
rychlovýměnný adaptér
Všestrannost je klíč: Schmalz nabízí přísavkové nástavce pro prakticky každou aplikaci. S rychlovýměnným adaptérem můžete měnit nástavce rychle a snadno.

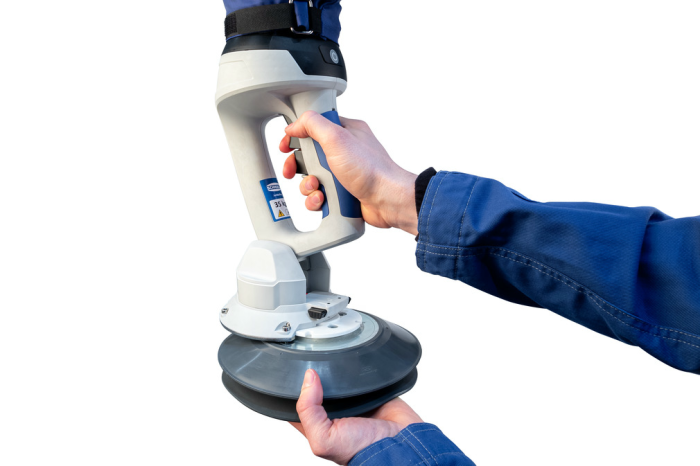

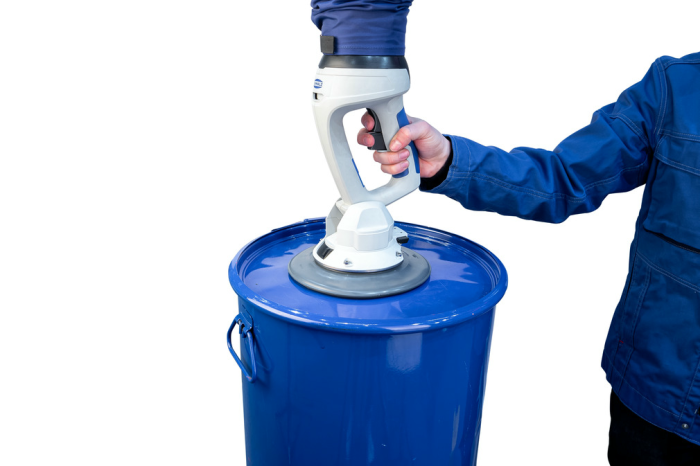

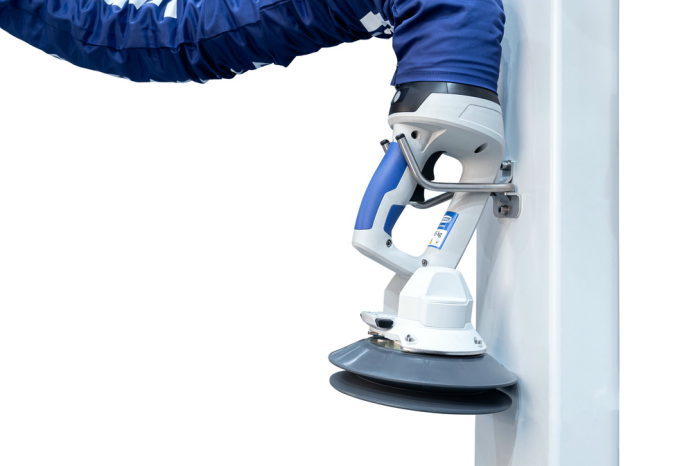

Kruhová
přísavka
Pro kompaktní zboží jako jsou kartonové krabice, sudy, kbelíky a skříňky.

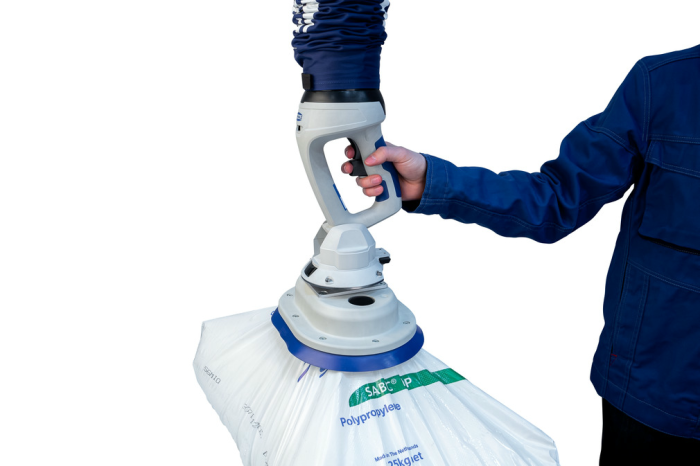

Přísavka na
pytle
Pro manipulaci se vzduchotěsnými nebo porézními papírovými, plastovými a textilními sáčky.
Dvojpřísavka
Pro pevně slepené nebo páskou stažené kartonové krabice a malé desky

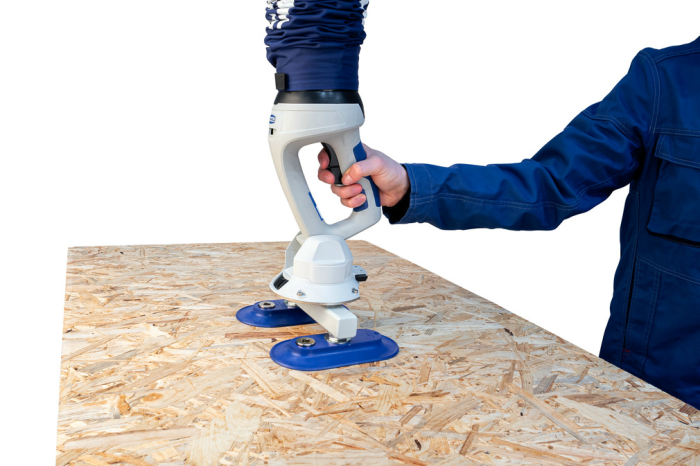

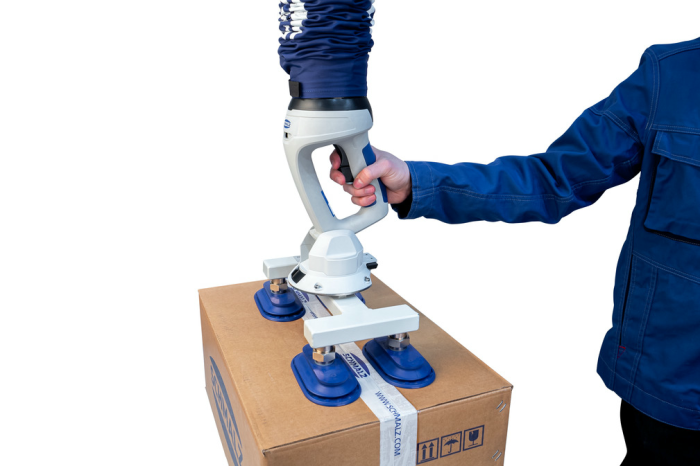

Čtyřpřísavka
Pro velké kartonové krabice, dřevěné desky a jiné deskové obrobky.

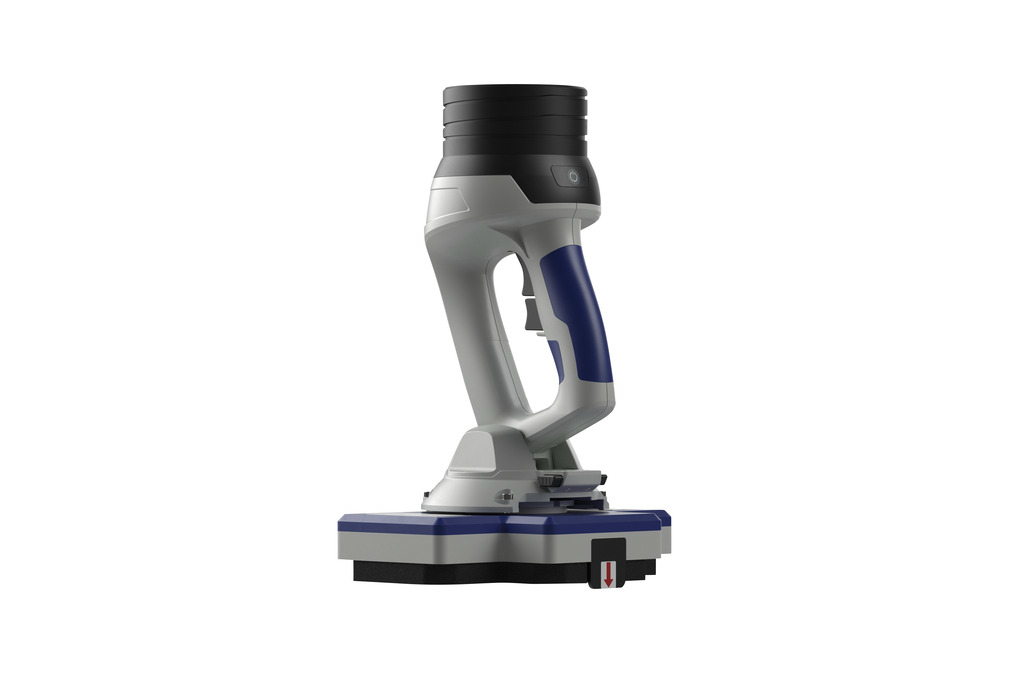

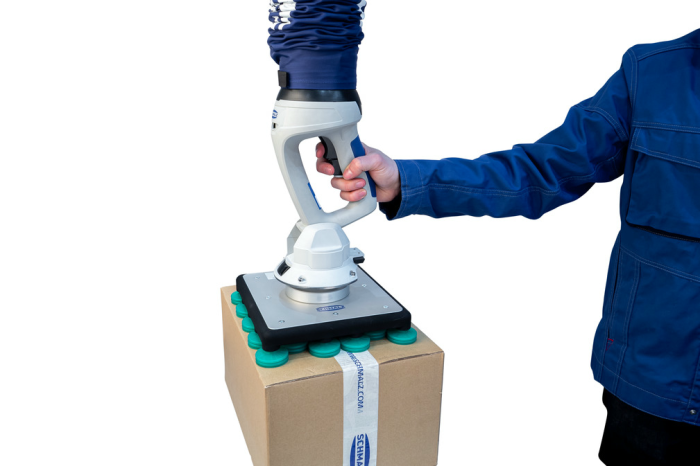

Multipřísavka
Univerzální uchopení krabic různých velikostí a vlastností s minimálním pokrytím 75 %.

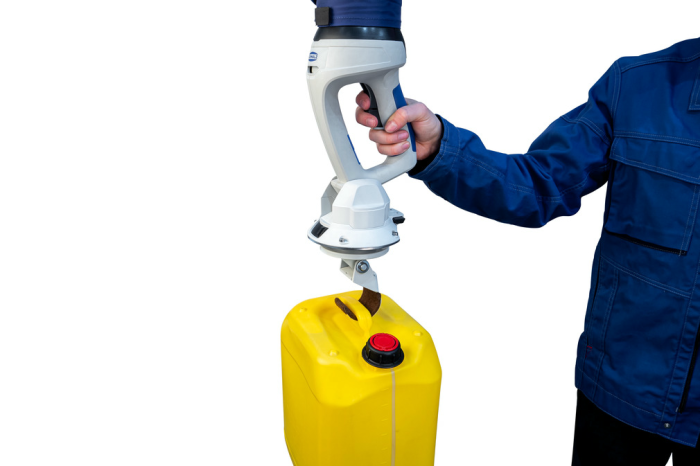

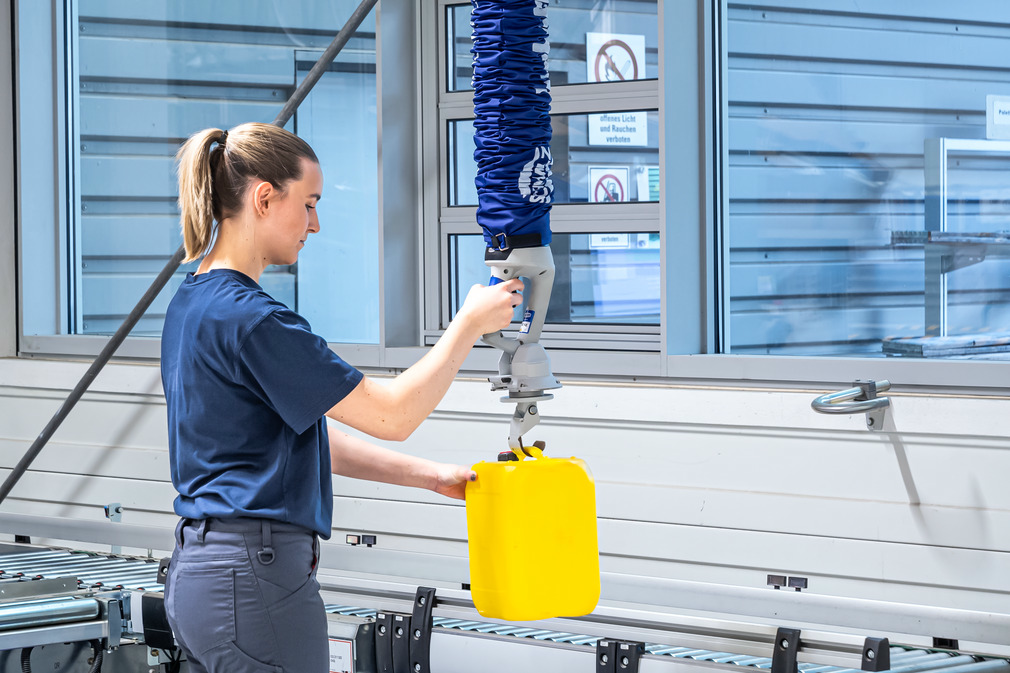

Mechanický
hák
Pro mechanické uchopení kbelíků a dalších břemen s možností zavěšení na hák.

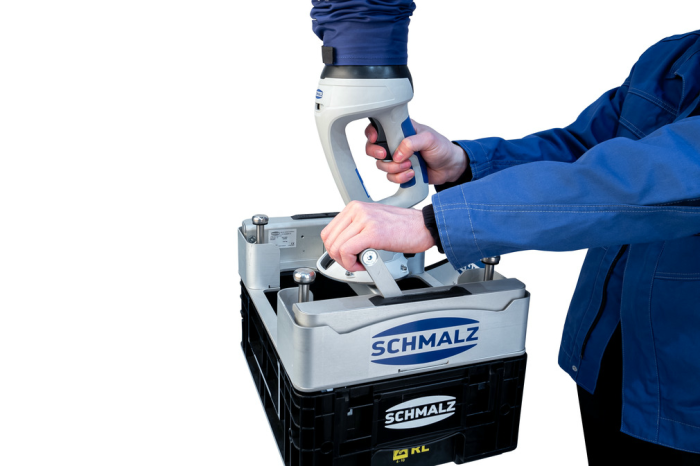

Box gripper
Pro transportní a skladovací boxy všech komerčních výrobců (VDA 4500 standard).
Hadicový manipulátor JumboFlex je díky modulárnímu designu
konfigurován podle potřeb a požadavků každé aplikace. Technické
informace se mohou lišit v závislosti na konfiguraci a typu přísavkového
nástavce.
JumboFlex Weight-Control
S integrovaným vážicím zařízením lze břemena zvedat a vážit jediným
pohybem. (vždy včetně SRC).
JumboFlex Safety+
Obzvláště bezpečné díky obouručnímu ovládání při uvolňování.
Nastavitelná, snížená rychlost spouštění, např. pro citlivé součásti
nebo pro aplikace s handicapem.
JumboFlex Quick-Release
Umožňuje úmyslné upuštění břemena během zvedání pomocí druhého
ovládacího prvku – uvolňovací páky. Pro použití při manipulaci se
zavazadly na letištích nebo v podobných aplikacích.
JumboFlex with compressed air feed-through Pneumatické
chapadla lze napájet stlačeným vzduchem prostřednictvím přípojky
stlačeného vzduchu na rukojeti obsluhy.
JumboFlex Battery Gripper a hadicový manipulátor jako
kompletní jednotka pro manipulaci se startovacími bateriemi v automobilovém
průmyslu. S tímto kompletním systémem lze manipulovat s různými
velikostmi a zatížením až 27 kg.
Jeřábové systémy jsou kompatibilní pro použití s hadicovými manipulátory Schmalz.
Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci s hadicovými manipulátory. Modulární design umožňuje jednoduchou integraci hadicových manipulátorů včetně jeřábů do Vašeho pracovního prostředí.
Detaily podvěsných systémů a jeřábů
Sloupové jeřáby
Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)

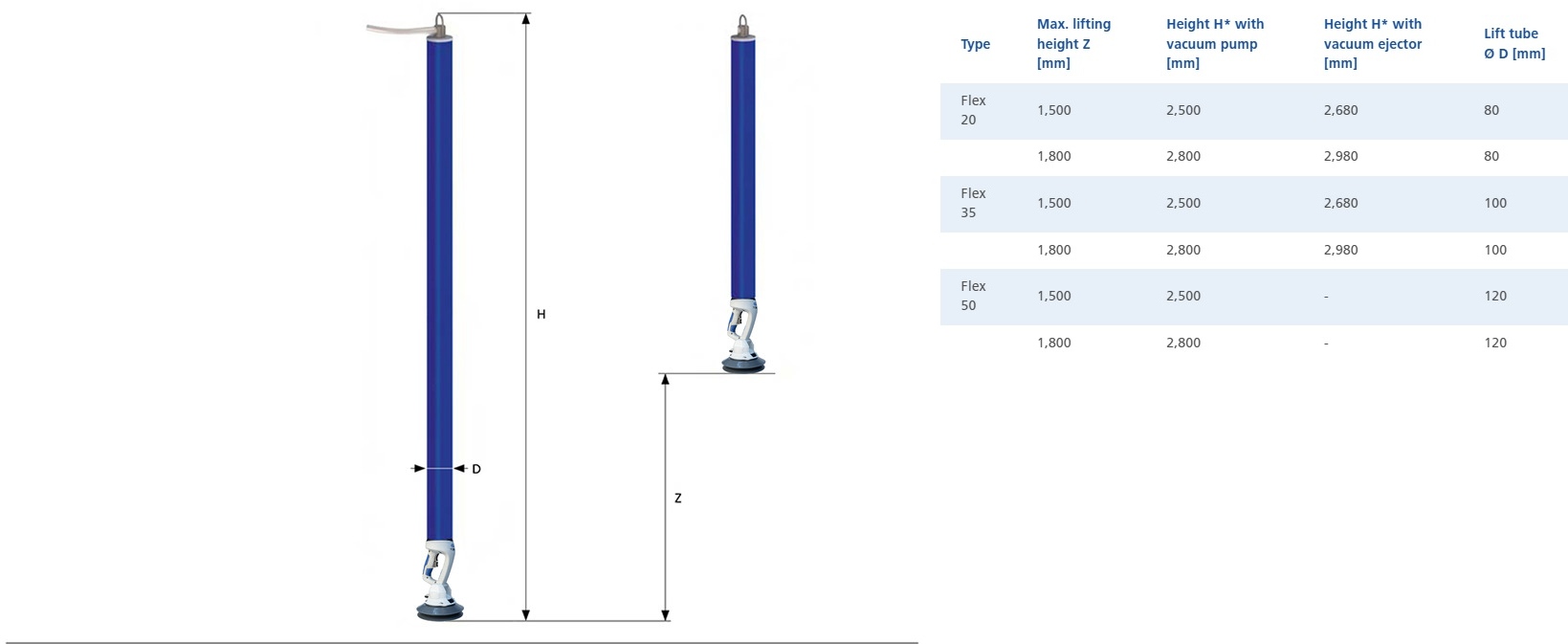

| Objednací kód | Základní cena bez DPH | Objednat | Max. lift capacity | Workpiece format min. | Workpiece format max. | Max. lifting speed | Max. lifting stroke Z | Height H with vacuum pump | Height H with vacuum ejector | Lift tube Ø D | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Flex 20 | na dotaz | 20kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | 2680mm | 80mm | ||
| Flex 20 | na dotaz | 20kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2800mm | 2980mm | 80mm | ||
| Flex 35 | na dotaz | 35kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | 2680mm | 100mm | ||
| Flex 35 | na dotaz | 35kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2500mm | 2980mm | 100mm | ||
| Flex 50 | na dotaz | 50kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | mm | 120mm | ||
| Flex 50 | na dotaz | 50kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2800mm | mm | 120mm | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||
- Přísavka není zahrnuta (celková výška = H + výška přísavky)

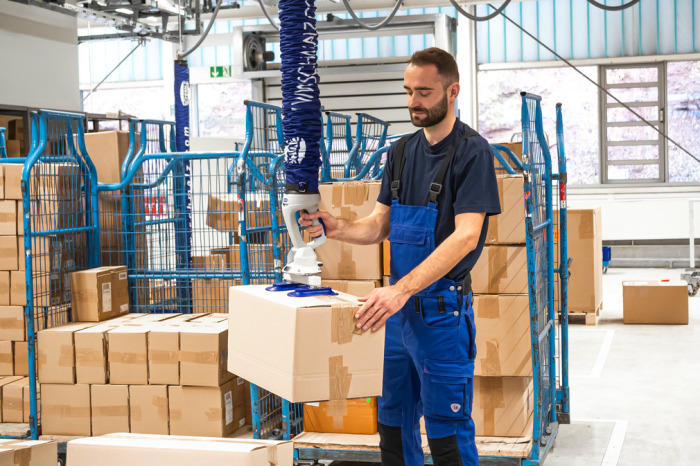

S vakuovým manipulátorem JumboFlex můžete ergonomicky a s vysokou frekvencí cyklů přemisťovat lehčí zboží o hmotnosti až 50 kg. Jeho ovládací rukojeť vám pohodlně padne do ruky a umožňuje dlouhou práci bez únavy. Pomocí intuitivního dvoutlačítkového ovládání můžete dynamicky a kontrolovaně zvedat, spouštět a uvolňovat břemena a zavěšovat je v libovolné výšce. Díky svým rozsáhlým funkcím je JumboFlex všestranným pomocníkem. Standardně lze přísavkové nástavce rychle vyměnit pomocí rychlovýměnného systému. S volitelnou funkcí otáčení se bočně nasávané obrobky automaticky otáčejí zpět do vodorovné polohy a v této poloze je lze donekonečna otáčet.
Příslušenství pro hadicové manipulátory JumboFlex
Dálkové ovládání SRC
Ušetřete až 40% energie
díky dálkovému ovládání
Pomocí rádiového dálkového ovládání SRC můžete během pracovních přestávek vypínat a zapínat generátor vysavače přímo na rukojeti obsluhy. Rádiové dálkové ovládání nevyžaduje žádnou externí energii (integrovaný indukční generátor) a ovládá se pouhým stisknutím tlačítka.

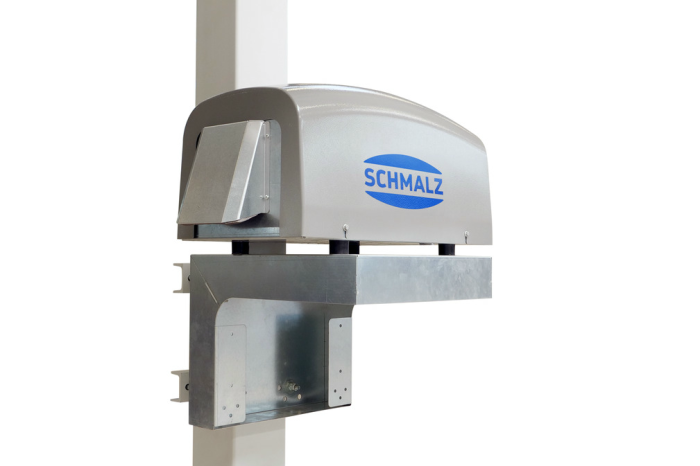

Tlumící box SBB
Snížení hladiny
hluku
Tlumicí box SBB snižuje hladinu hluku generátoru vakua a chrání jej před vnějším znečištěním.

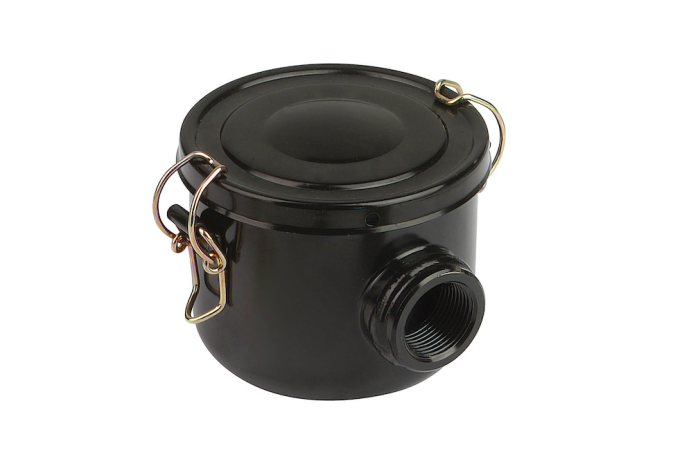

Prachový filtr STF
Ochrana proti
nečistotám
Prachový filtr STF zabraňuje částečkám prachu před vniknutím do zdroje vakua. Filtr je snadno a rychle čistitelný.

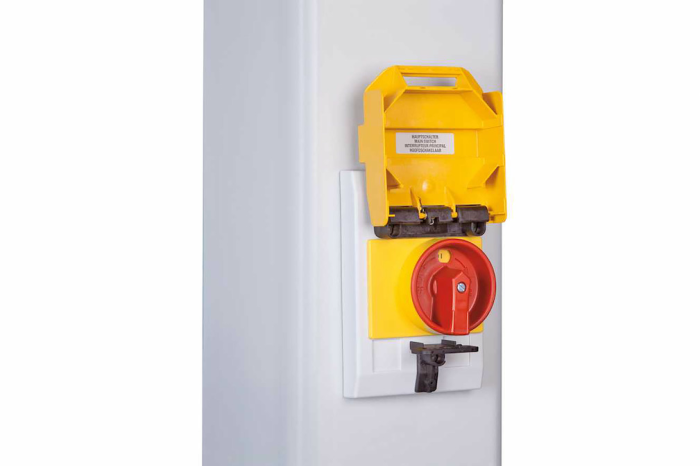

Motorový spouštěč MSS
Ochrana proti zkratu
a přetížení
Motorový spouštěč MSS zapíná a vypíná zdroj vakua a chrání ho před přetížením. Může být integrován do sloupového jeřábu Schmalz bez složitého vedení kabelů s možností uzamčení před nedovoleným spuštěním.
Odkladač manipulátoru AB-JU
Bezpečné
odložení
JumboFlex je bezpečně uložen v úložném stojanu AB-JU, aby se předešlo poškození manipulátoru a přísavkových nástavců.

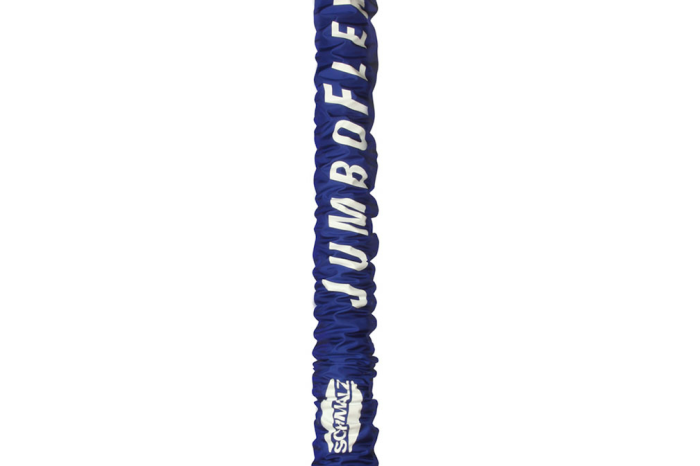

Ochranný rukáv SCHU-SCHL
Ochrana před
poškozením
Ochranný rukáv slouží jako prevence před mechanickým poškozením zdvihací hadice. Ochranný rukáv je součástí každého manipulátoru JumboFlex.

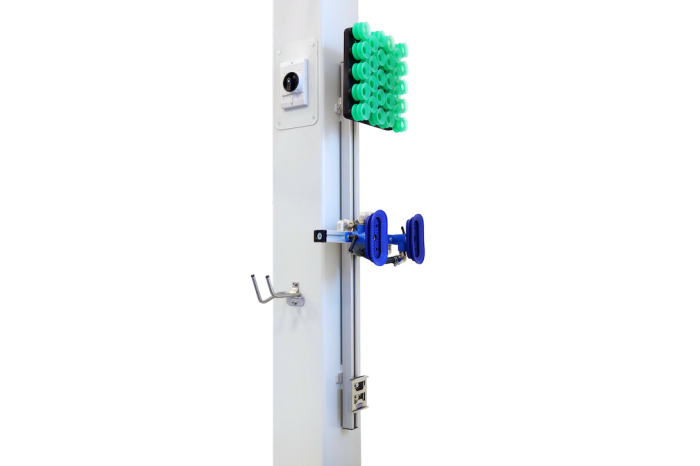

Parkovací systém PA-JUG
Skladování
gripperů
Díky parkovacímu systému lze standardní grippery JumboFlex bezpečně a přehledně uložit.
