SAXB 20 ED-85 G3/8-AG

Popis produktu

High-speed bellows suction cup for adaptation to strongly curved and oiled surfaces

Kód:	10.01.42.00029
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAXB 20 ED-85 G3/8-AG | 10.01.42.00029
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Velikost	20
Materiál přísavky	Elastodur
Sací síla	18 N
Boční síla	13 N
Boční síla (olejový povrch)	9,50 N
Objem	1.90 cm³
Poloměr zakřivení (min) (vypuklý)	8 mm
Doporučený průměr hadice d	4 mm
Připojení	G3/8"-M
Počet záhybů	1,5
Tvrdost materiálu [Shore A]	85 Shore A
Hmotnost	0,015 kg

Detail zavřít

Zruš filtr

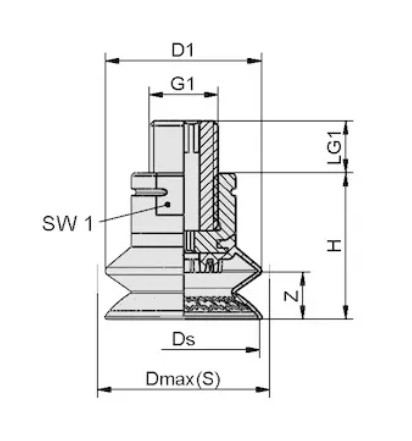

Objednací kód	Základní cena bez DPH	Objednat	dn	Dmax(S)	Ds	D1‎	G1	H	LG1	SW1	Z (zdvih)	CAD
10.01.42.00029	605,20 Kč		4,1	23,5	20,4	20,6	G3/8"-M	25mm	10mm	17	5,8mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
