SPB1 40 ED-65 G1/4-IG

Popis produktu

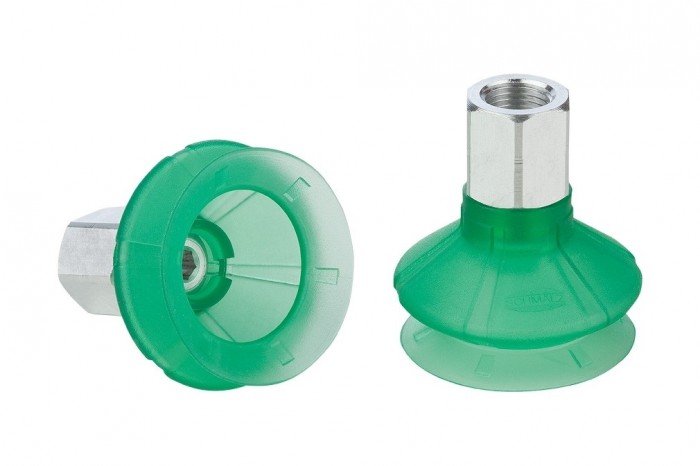

Bellows suction cup (round) for very uneven workpieces

Kód:	10.01.06.03499
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SPB1 40 ED-65 G1/4-IG | 10.01.06.03499
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Velikost	40
Materiál přísavky	Elastodur
Síla odtržení	46,80 N
Boční síla	24,80 N
Hmotnost	22,90 g
Sací síla	35,90 N
Tvrdost materiálu	65 °Sh
Závit G1	G1/4-F
Poloměr zakřivení (min) (vypuklý)	70 mm
Doporučený vnitřní průměr hadice	6 mm
Objem	18,33 cm³
Počet záhybů	1,5
Produktová řada	SPB1

Detail zavřít

Zruš filtr

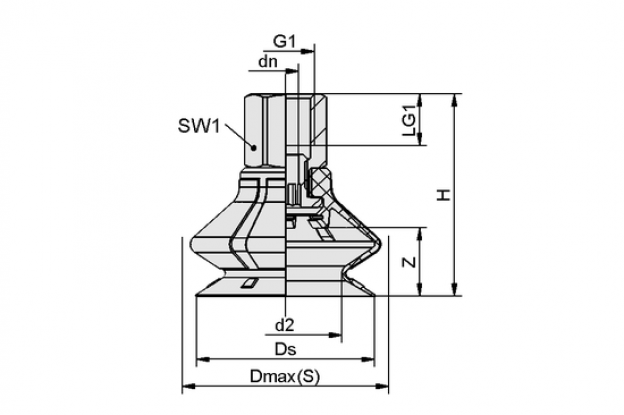

Objednací kód	Základní cena bez DPH	Objednat	Dmax(S)	Ds	d2	dn	G1	H	LG1	SW1	Z	CAD
10.01.06.03499	386,80 Kč		48mm	41,4mm	26,1mm	6,1mm	G1/4"-F	47,2mm	12mm	17mm	16mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
