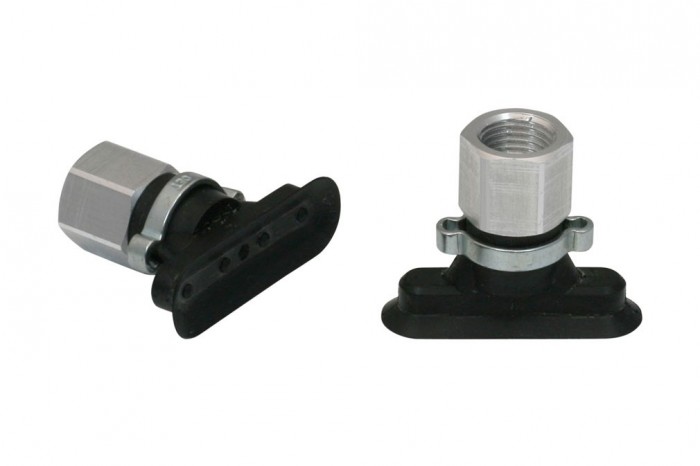

SGON 45×15 NBR-60 G1/4-IG

Popis produktu

Flat suction cup (oval) for long and also curved workpieces

Kód:	10.01.05.00097
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SGON 45x15 NBR-60 G1/4-IG | 10.01.05.00097
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Rozměry (L×B)	45 × 15 mm
Materiál přísavky	Nitrile rubber NBR
Vakuové připojení	G1/4"-F
Hmotnost	14,30 g
Sací síla	28,20 N
Tvrdost materiálu	60 °Sh
Materiál vsuvky	Aluminium
Poloměr zakřivení (min) (vypuklý)	10 mm
Doporučený vnitřní průměr hadice	6 mm
Objem	2,31 cm³
Počet záhybů	0
Produktová řada	SGON

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Bmax(S)	Bs	dn	G1	H	LG1	Lmax(S)	Ls	SW1	Z	CAD
10.01.05.00097	410,40 Kč		16,5mm	14,4mm	3mm	G1/4"-F	36mm	12mm	46mm	44,4mm	17mm	2mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
