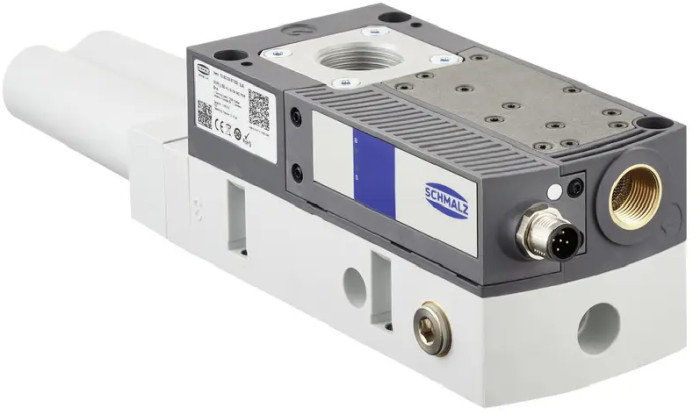

SCPLb 50 HV G SA NC NPN
Popis produktu
Kompaktní vakuový ejektor s vícestupňovou tryskou a integrovanou ventilovou technologií.
Obory: Sklo | Obalový průmysl | Univerzální použití | Dřevozpracující průmysl
| Kód: | 10.02.02.07567 |
|---|---|
| Výrobce: | J. Schmalz GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | cca 4 týdny od objednání. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
Ke stažení

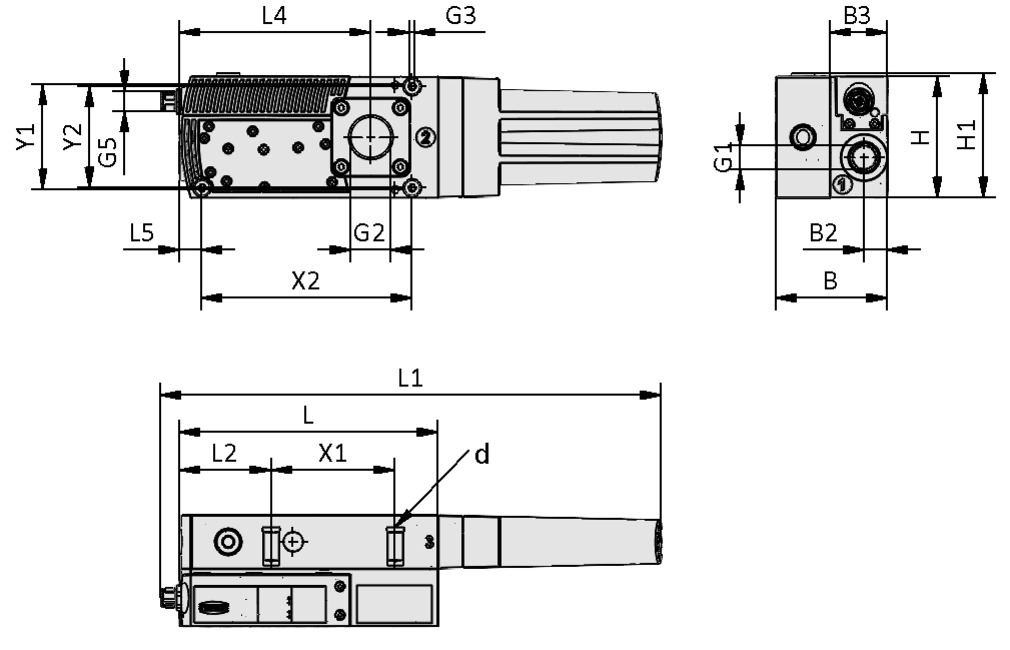

Operating instructions Product information sheet | Atribut | Hodnota |
| B | 66 mm |
| B2 | 13,8 mm |
| B3 | 34 mm |
| d | 5,5 mm |
| G1 | G3/8"-F |
| G2 | G3/4"-F |
| G3 | M4-F |
| G5 | M12×1-M |
| H | 72 mm |
| H1 | 74 mm |
| L | 153,5 mm |
| L1 | 297 mm |
| L2 | 54,5 mm |
| L4 | 113,5 mm |
| L5 | 13,5 mm |
| X1 | 73,5 mm |
| X2 | 124,5 mm |
| Y1 | 62 mm |
| Y2 | 60 mm |
| Provedení kompaktního ejektoru | Axiální tlumič hluku |
| Atribut | Hodnota |
| Velikost trysky | 1,6 mm (třístupňová) |
| Provedení vakuového spínače | NPN spínací |
| Ovládací ventil | Normálně otevřený |
| Elektrické připojení | Konektor M12, 5pinový |
| Stupeň vakua | 90 % |
| Sací výkon (max.) | 510 l/min |
| Sací výkon (max.) | 30,6 m³/h |
| Spotřeba stlačeného vzduchu při sání | 210 l/min |
| Spotřeba stlačeného vzduchu při sání | 12,6 m³/h |
| Max. spotřeba stlačeného vzduchu při odfuku | 124 l/min |
| Spotřeba stlačeného vzduchu při odfuku | 7,4 m³/h |
| Max. vakuum | 900 mbar |
| Optimální provozní tlak | 4,5 bar |
| Rozsah provozního tlaku | 3,0 … 6,0 bar |
| Doporučený vnitřní průměr hadice pro stlačený vzduch | 6 mm |
| Doporučený vnitřní průměr hadice pro vakuum | 25 mm |
| Hladina akustického tlaku ve volném prostoru | 66 dB(A) |
| Hladina akustického tlaku při sání | 59 dB(A) |
| Provozní teplota | 0 … 55 °C |
| Stupeň krytí | IP54 |
| Hmotnost | 850 g |
Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Rozsah vakua | Závit G2 | Závit G1 | Velikost | Elektrické připojení | Provedení | Sací výkon (max.) | Spotřeba stlačeného vzduchu při sání | Provedení kompaktního ejektoru | Ovládací ventil | Provedení vakuového spínače |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10.02.02.07567 | na dotaz | na dotaz | 90 (%) | G3/4"-F | G3/8"-F | 50 | Konektor M12, 5pinový | Vysoké vakuum | 510 (l/min) | 210 (l/min) | Axiální tlumič hluku | Normálně zavřený | NPN spínací | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||
