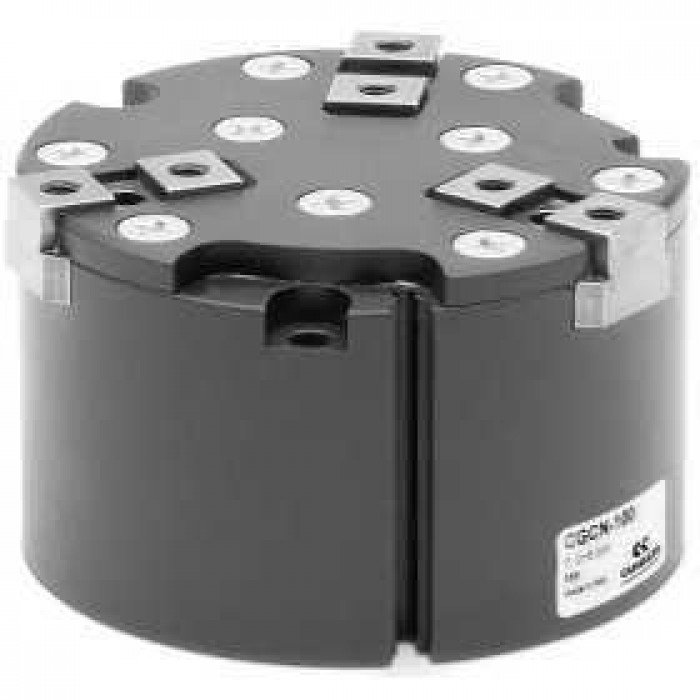

CGCN-100

Novinka

Popis produktu

Kód:	CGCN-100
Výrobce:	Camozzi sro.
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: CGCN-100 | CGCN-100
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Katalogový list série CGCN

Type of construction Operation Sizes Force transmission Air connections	three-jaw self-centering gripper with T-guide double acting 50, 64, 80, 100, 125 mm lever M5 (50, 64, 80) G1/8 (100, 125)
Working pressure	2 ÷ 8 bar
Working temperature Store temperature	5°C ÷ 60°C -10°C ÷ 80°C
Maximum use frequency	5 Hz (50, 64); 3 Hz (80); 2 Hz (100, 125)
Repeatability	≤ 0.05 mm
Interchangeability	0.1 mm
Medium Lubrication	air in class 7.4.4 according to ISO 8573–1. In case lubricated air is used, we recommend ISOVG32 oil and to never interrupt lubrication. After 10 million cycles, grease the sliding zones using Molykote DX grease.
Protection class Compatibility Certifications	IP40 ROHS Directive ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120° Db –20°C≤Ta≤70°C). To order the ATEX version add EX at the end of the commercial code.
Materials	free from Copper, PTFE and Silicone

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Closing gripping force each jaw at 6 bar (N)	Total closing gripping force at 6 bar (N)	Opening gripping force each jaw at 6 bar (N)	Total opening gripping force at 6 bar (N)	Stroke per jaw (mm)	Working pressure (bar)	Working temperature (°C)	Repeatability (mm)	Opening T (ms)	Closing T (ms)	Weight (Kg)	CAD
CGCN-100	na dotaz	Poptat cenu	677	2030	751	2254	10	2 ÷ 8	5 ÷ 60	≤ 0.05	110	125	1,36	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
