Jak spolehlivě zajistit polohu pohyblivých částí v automatizaci

V automatizaci se jeden problém opakuje bez ohledu na odvětví: jak zajistit polohu pohyblivých částí spolehlivě, rychle a opakovatelně? Bez zásahu obsluhy a bez kompromisů v přesnosti.

Řešením jsou pneumatické aretační čepy Kipp. Konstrukčně jednoduchý prvek, funkčně velmi přesný: stlačený vzduch vysune nebo zasune kalený čep, který mechanicky uzamkne díl v definované poloze. Bez vůlí, bez dojíždění, bez závislosti na lidském faktoru.

Technické parametry

Čepy jsou vyrobeny z nerezové oceli, samotný čep je kalený a broušený. Průměr 6–12 mm pokrývá široké spektrum aplikací od jemnější manipulace až po robustní průmyslové nasazení. Provozní tlak 4–6 bar odpovídá standardním průmyslovým rozvodům. Integrace nevyžaduje žádné zvláštní úpravy infrastruktury.

K dispozici jsou tři varianty konfigurace:

✅ Varianta A: jednočinné provedení, pneumatické vysunutí
✅ Varianta B: jednočinné provedení, pneumatické zasunutí
✅ Varianta C: dvojčinné provedení pro plnou kontrolu pohybu v obou směrech

Snímače a zpětná vazba do PLC

Základní detail pro praxi: čepy lze osadit snímači PNP NO (10–30 V DC) se spínací frekvencí až 3 000 Hz a krytím IP67. Výsledkem je okamžitá zpětná vazba o skutečném stavu čepu – systém ví, zda je aretace aktivní, ještě před spuštěním dalšího kroku cyklu. To je podstatné nejen pro plynulost automatizace, ale i pro bezpečnost celého procesu.

Modulární systém

Čep samotný je jen jeden díl. Hodnota celého řešení vzniká až kombinací:

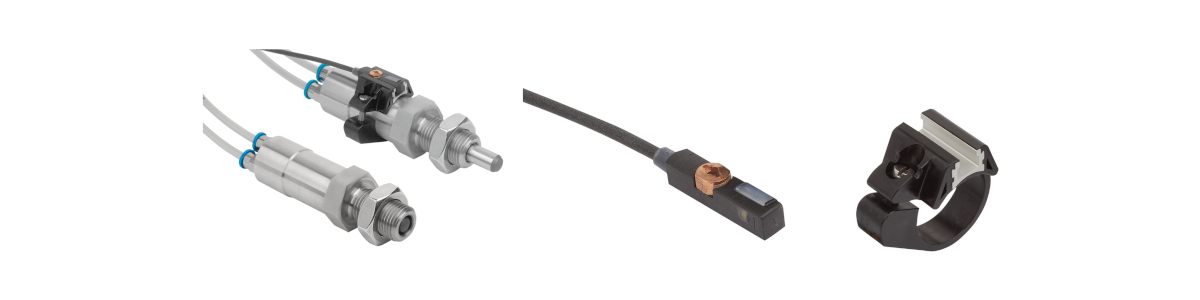

✅ K2202 – pneumatický aretační čep
✅ K2203 – magnetický snímač pro detekci stavu
✅ K2204 – držák snímače s T-drážkou, kompatibilní se standardními válci

Každý komponent je navržen pro bezproblémovou integraci do moderních řídicích konceptů včetně přímého napojení na PLC.

Kde to dává smysl

Typické aplikace zahrnují aretaci otočných a indexačních stolů, fixaci přípravků a chapadel, polohování nosičů v dopravníkových systémech nebo přesné ustavení před obráběním a montáží. V balicích technologiích jde o opakovatelně přesné polohování při změnách formátu.

Co to v provozu reálně znamená

V dobře navrženém systému je aretační čep neviditelný prvek. Nikdo jej neřeší. Dokud tam není. Když tam je, odpadá nejistota polohy, manuální zajišťování, chyby obsluhy i ztráty času při přestavbách. Přibývá opakovatelnost v řádu přesných tolerancí, vyšší bezpečnost a stabilita procesu i při vysoké zátěži.

Přesně takový komponent stojí za pozornost dřív, než se problém s polohou projeví ve zmetkovitosti nebo výpadku linky.

➡️ MAREK Industrial – Řešení pro aplikace, kde musí poloha sedět pokaždé stejně.
