Vodicí prvky a lineární systémy Norelem? Přesnost v každém pohybu

Bez přesného pohybu není přesná výroba. Lineární technika je základ moderní automatizace, robotiky i strojírenství. Společnost Norelem, která patří mezi přední dodavatele normalizovaných dílů, nabízí široký sortiment vodicích prvků a lineárních systémů pro spolehlivé a efektivní řešení v každé aplikaci.

Lineární technika a její význam

Lineární systémy jsou pododvětvím pohonné techniky a zabývají se pohybem mechanických částí v přímém směru (posuvně) s co nejmenším třením. Kvalitní lineární vedení musí být schopné přenášet vysoké boční síly bez deformace a přitom si zachovat dlouhou životnost i v náročných provozních podmínkách.

Lineární systémy Norelem najdete v nejrůznějších průmyslových odvětvích. Od polovodičové výroby přes robotiku, CNC stroje, balicí průmysl a medicínu až po potravinářství. Hlavní doménou Norelem je automatizace výroby, kde umožňují přesné polohování, uchopování, zvedání či otáčení výrobních částí. Vždy se navrhují a instalují podle konkrétních požadavků aplikace.

Lineární vedení kluzné a valivé

Kluzná vedení (například rybinové vedení od Norelem) neobsahují valivé elementy. Díky své konstrukci zabraňují nadzvednutí vodicí části při rotačním pohybu a vyznačují se vysokou tuhostí.

Valivá vedení pracují na principu oběhu kuliček nebo válečků mezi pohybujícími se částmi. Vedení s klecí valivých elementů (např. válečkovým řetězem) poskytují plynulý a přesný chod. Do této skupiny patří například profilové lišty nebo lineární kuličková ložiska.

Rozhodující pro kvalitu vedení je vždy tvarová a polohová přesnost, dlouhá životnost.

Lineární kuličková ložiska

Lineární kuličková ložiska (též ložisková pouzdra nebo hřídelová vedení) umožňují plynulý posuv podél válcové hřídele s minimálním třením. Oproti běžným ložiskům mají axiální oběh kuliček a odpovídají mezinárodní normě ISO 10285 řady 3.

Použití: výroba přípravků, obráběcí stroje, kolejová vozidla, tiskárny, balící stroje, lisy, měřicí přístroje, potravinářství i lékařská technika. Hodí se i pro konstrukce posuvných zařízení, například lineárních stolů.

Vodicí lišty s vozíkem

Pro přesné horizontální i vertikální polohování nabízí Norelem vodicí lišty s vozíkem. Díky vysoké přesnosti jsou ideální pro jemnou mechaniku, optiku, metrologii nebo přípravkovou techniku. Mikrometrické šrouby umožňují jemné nastavení a spolehlivou fixaci polohy.

Materiály vozíků:

• litina (robustnost, vysoká nosnost)
• hliník (nízká hmotnost, ideální kompromis mezi přesností a nosností)

Vozíky lze doplnit dorazy nebo mikrometrickým šroubem podle požadavků aplikace.

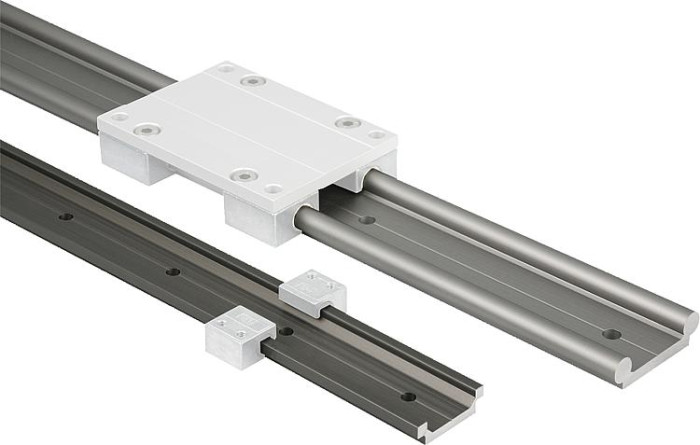

Kluzná vedení DryLin®

Plastová kluzná vedení DryLin® umožňují pohyb zcela bez maziv. To přináší nejen úsporu nákladů a snadnou údržbu, ale také ekologický provoz bez olejů a maziv. Jsou tichá a velmi odolná proti prachu, vodě, chemikáliím, teplu a nárazům, kde překvapují svou robustností.

Typické použití: potravinářství, farmacie, čisté prostory, textilní výroba nebo tiskárny.

Další prvky lineární techniky

✅ Lineární ložiskové jednotky, to jsou kompaktní hliníková pouzdra s integrovaným kuličkovým ložiskem, dostupné i v tandemovém provedení.

✅ Podpěry hřídelí – pevná a kompaktní konstrukce pro přesné uchycení vodicích hřídelí.

✅ Profilové vodicí lišty – z kalené a broušené oceli, s úhlem 45° a kuličkovými řadami pro rovnoměrné rozložení zatížení, s délkami až 3690 mm.

✅ Válečkové vodicí lišty – nosnosti až 12 280 N, možnost předepnutí proti vůli, minimální údržba díky stálému mazání.

✅ Polohovací systémy – lineární a rotační stoly s přesností až na setiny milimetru, elektricky poháněné, tiché a bezúdržbové.
