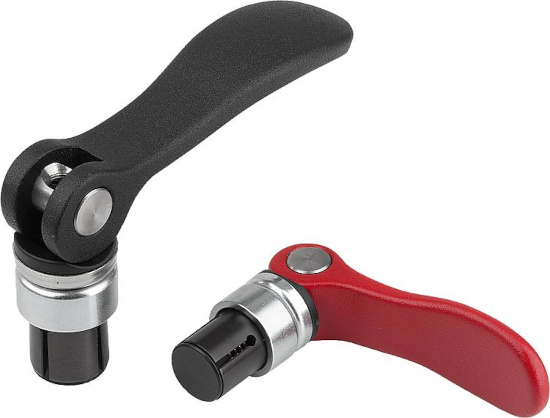

Excentrická páka s rozpínacím trnem KIPP: „třetí ruka“ při montáži
Polohování, vystředění a upnutí dílů v jediném pracovním kroku. Excentrická páka s rozpínacím trnem KIPP usnadňuje montážní práce, při kterých je nutné přesně spojit a dočasně fixovat dva komponenty. Praktická montážní pomůcka dokáže nahradit pomyslnou „třetí ruku“, zkrátit dobu montáže a v řadě případů umožnit provedení práce jediným pracovníkem.
Od jednoduchého nápadu k patentovanému upínacímu prvku
Excentrická páka s rozpínacím trnem nevznikla jako výsledek teoretického vývoje nového produktu. Na začátku byl konkrétní požadavek zákazníka.
Výrobce podvozků nákladních automobilů hledal montážní pomůcku pro velké množství nýtovacích operací. Pracovník potřeboval současně správně polohovat a přidržovat spojované díly a zároveň provádět samotné nýtování. Chyběla tedy jednoduchá „třetí ruka“, která by komponenty rychle zafixovala prostřednictvím již existujícího otvoru.
Franz Mayr, Key Account Manager společnosti KIPP, proto zkombinoval standardní excentrickou páku KIPP s běžnou kovovou rámovou hmoždinkou. Princip byl jednoduchý: po uzavření páky se měl upínací prvek v otvoru roztáhnout a pevně jej zachytit, po otevření se naopak stáhnout, aby jej bylo možné snadno vyjmout a opakovaně používat.
Z improvizovaného prototypu se následně stal vývojový projekt společnosti KIPP a výsledkem je patentovaná excentrická páka s rozpínacím trnem, která dnes nachází využití při montážních procesech v celé řadě průmyslových odvětví.
Jak excentrická páka s rozpínacím trnem funguje?

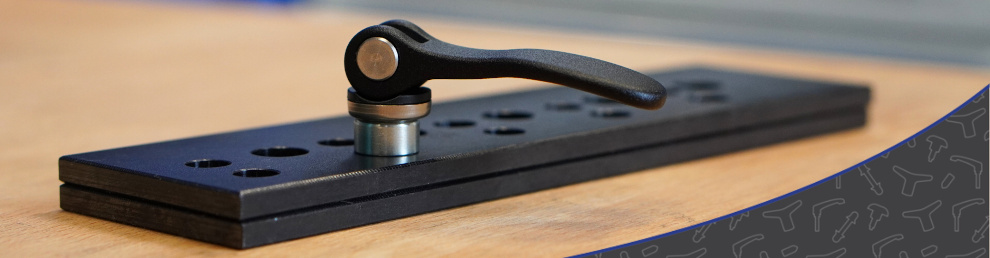

Princip použití je velmi rychlý. V otevřené poloze se rozpínací trn zasune do připraveného otvoru spojovaných dílů. Uzavřením excentrické páky se upínací pouzdro roztáhne a pevně zachytí ve spodním dílu.
Při použití v průchozím otvoru současně vzniká stahovací účinek, díky kterému jsou oba spojované komponenty přitaženy k sobě a zároveň přesně vystředěny.
Integrovaná sestava talířových pružin zajišťuje uvolnění kužele z upínacího pouzdra při otevření páky. Pomocí táhla a šroubováku lze nastavit pracovní průměr rozpínacího trnu a s ním související přídržnou sílu.
Výhodou konstrukce je také možnost použití bez mimořádně přesných požadavků na rozměrové tolerance nebo kvalitu povrchu otvoru.
Jednoduché upnutí bez dalšího nářadí
Excentrická páka s rozpínacím trnem umožňuje v jednom pracovním kroku:
- polohovat spojované díly,
- vystředit je prostřednictvím existujícího otvoru,
- pevně je vzájemně zafixovat,
- přitáhnout komponenty k sobě,
- po dokončení montáže upínací prvek rychle uvolnit a znovu použít.
Právě opakované použití a rychlá manipulace dělají z tohoto prvku praktickou alternativu k improvizovaným montážním přípravkům nebo situacím, kdy je k přidržování dílů zapotřebí další pracovník.
Kompaktní konstrukce pro průchozí i slepé otvory
KIPP používá pro výrobu upínacího prvku materiály určené pro průmyslové použití. Rukojeť excentrické páky je vyrobena z hliníkové slitiny, rozpínací trn, táhlo a podložky jsou z oceli. Přítlačná podložka je vyrobena z plastu vyztuženého skelnými vlákny.
Díky kompaktní konstrukci lze excentrickou páku s rozpínacím trnem používat v průchozích i slepých otvorech, a to v provedeních s vnitřním závitem i bez závitu.
Praktické řešení pro efektivnější montáž
Příběh vzniku excentrické páky s rozpínacím trnem dobře ukazuje způsob, jakým KIPP přistupuje k vývoji nových standardizovaných prvků. Výchozím bodem je konkrétní problém z průmyslové praxe. Pokud lze jeho řešení využít obecněji, může se z původně zákaznického požadavku stát standardní sériový produkt.
V tomto případě vznikla z jednoduché montážní pomůcky univerzální součást pro rychlé polohování, vystředění a dočasné upínání dílů, která dokáže zjednodušit montážní proces a snížit jeho časovou i personální náročnost.
