Vodiace prvky a lineárne systémy Norelem? Presnosť v každom pohybe

Bez presného pohybu nie je presná výroba. Lineárna technika je základom modernej automatizácie, robotiky aj strojárstva. Spoločnosť Norelem, ktorá patrí medzi popredných dodávateľov normalizovaných dielov, ponúka široký sortiment vodiacich prvkov a lineárnych systémov pre spoľahlivé a efektívne riešenie v každej aplikácii.

Lineárna technika a jej význam

Lineárne systémy sú pododvetvím pohonnej techniky a zaoberajú sa pohybom mechanických častí v priamom smere (posuvne) s čo najmenším trením. Kvalitné lineárne vedenie musí byť schopné prenášať vysoké bočné sily bez deformácie a pritom si zachovať dlhú životnosť aj v náročných prevádzkových podmienkach.

Lineárne systémy Norelem nájdete v rôznych priemyselných odvetviach. Od polovodičovej výroby cez robotiku, CNC stroje, baliaci priemysel a medicínu až po potravinárstvo. Hlavnou doménou Norelem je automatizácia výroby, kde umožňujú presné polohovanie, uchopovanie, zdvíhanie či otáčanie výrobných častí. Vždy sa navrhujú a inštalujú podľa konkrétnych požiadaviek aplikácie.

Lineárne vedenia klzné a valivé

Klzné vedenia (napríklad rybinové vedenie od Norelem) neobsahujú valivé elementy. Vďaka svojej konštrukcii zabraňujú nadvihnutiu vodiacej časti pri rotačnom pohybe a vyznačujú sa vysokou tuhosťou.

Valivé vedenia pracujú na princípe obehu guličiek alebo valčekov medzi pohybujúcimi sa časťami. Vedenia s klietkou valivých elementov (napr. valčekovým reťazom) poskytujú plynulý a presný chod. Do tejto skupiny patria napríklad profilové lišty alebo lineárne guľôčkové ložiská.

Rozhodujúca pre kvalitu vedenia je vždy tvarová a polohová presnosť, dlhá životnosť.

Lineárne guľôčkové ložiská

Lineárne guľôčkové ložiská (tiež ložiskové puzdrá alebo hriadeľové vedenia) umožňujú plynulý posuv pozdĺž valcovej hriadele s minimálnym trením. Oproti bežným ložiskám majú axiálny obeh guličiek a zodpovedajú medzinárodnej norme ISO 10285 rady 3.

Použitie: výroba prípravkov, obrábacie stroje, koľajové vozidlá, tlačiarne, baliace stroje, lisy, meracie prístroje, potravinárstvo aj lekárska technika. Hodí sa aj pre konštrukcie posuvných zariadení, napríklad lineárnych stolov.

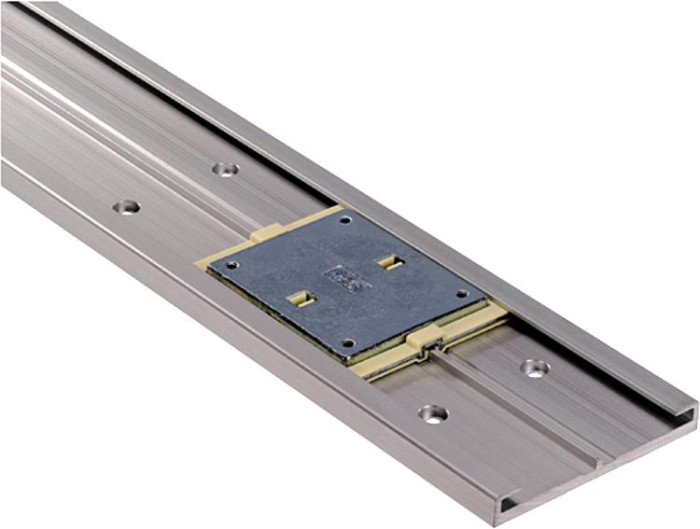

Vodiace lišty s vozíkom

Pre presné horizontálne aj vertikálne polohovanie ponúka Norelem vodiace lišty s vozíkom. Vďaka vysokej presnosti sú ideálne pre jemnú mechaniku, optiku, metrológiu alebo prípravkovú techniku. Mikrometrické skrutky umožňujú jemné nastavenie a spoľahlivú fixáciu polohy.

Materiály vozíkov:

• liatina (robustnosť, vysoká nosnosť)
• hliník (nízka hmotnosť, ideálny kompromis medzi presnosťou a nosnosťou)

Vozíky je možné doplniť dorazmi alebo mikrometrickou skrutkou podľa požiadaviek aplikácie.

Klzné vedenia DryLin®

Plastové klzné vedenia DryLin® umožňujú pohyb úplne bez mazív. To prináša nielen úsporu nákladov a jednoduchú údržbu, ale aj ekologickú prevádzku bez olejov a mazív. Sú tiché a veľmi odolné voči prachu, vode, chemikáliám, teplu a nárazom, kde prekvapujú svojou robustnosťou.

Typické použitie: potravinárstvo, farmácia, čisté priestory, textilná výroba alebo tlačiarne.

Ďalšie prvky lineárnej techniky

✅ Lineárne ložiskové jednotky, to sú kompaktné hliníkové puzdrá s integrovaným guľôčkovým ložiskom, dostupné aj v tandemovom vyhotovení.

✅ Podpery hriadeľov – pevná a kompaktná konštrukcia pre presné uchytenie vodiacich hriadeľov.

✅ Profilové vodiace lišty – z kalenej a brúsenéj ocele, s uhlom 45° a guľôčkovými radmi pre rovnomerné rozloženie zaťaženia, s dĺžkami až 3690 mm.

✅ Valčekové vodiace lišty – nosnosti až 12 280 N, možnosť predpätia proti vôli, minimálna údržba vďaka stálemu mazaniu.

✅ Polohovacie systémy – lineárne a rotačné stoly s presnosťou až na stotiny milimetra, elektricky poháňané, tiché a bezúdržbové.
