Presné ustavenie bez zadrhávania: nové polohovacie čapy KIPP s guľovým nábehom a vnútorným závitom
KIPP rozširuje ponuku polohovacích čapov s guľovým nábehom o varianty s vnútorným závitom. Nové čapy uľahčujú montáž a upínanie všade tam, kde rozhoduje presnosť a opakovateľnosť ustavenia: guľový nábeh navedie diel do správnej polohy a obmedzí jeho vzpriečenie, vnútorný závit pridáva ďalšie možnosti upevnenia čapu v prípravku.
Pri nasadzovaní dielov stačí malé naklonenie alebo bočná sila a súčasť sa zasekne podobne ako šikmo zasúvaná zásuvka. Montáž sa komplikuje a ustavenie si vyžaduje ďalšiu manipuláciu.
Tento problém riešia polohovacie čapy KIPP radov K0350 a K0351. Guľový nábeh s nadväzujúcim zavádzacím skosením vystredí nasadzovaný diel a vyrovná drobné polohové aj uhlové odchýlky, takže spojenie nevyžaduje použitie nadmernej sily ani pri ručnej montáži alebo nepresnom vedení.

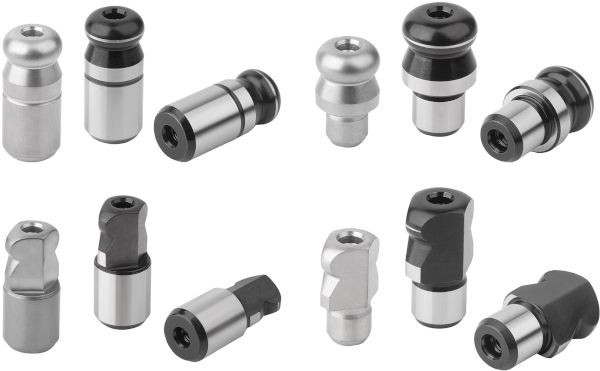

Štyri vyhotovenia pre rôzne požiadavky
Čapy sa vyrábajú v štyroch vyhotoveniach. Varianty A a B majú guľový nábeh bez sploštenia, varianty C a D sú sploštené. Variant B má navyše osadenie, ktoré slúži ako montážny doraz a určuje hĺbku zalisovania do prípravku.
Na spoločné ustavenie dielu možno kombinovať nesploštený čap so splošteným. Závitový otvor, slepý alebo priechodný, umožňuje pevné a pritom rozoberateľné upevnenie a uľahčuje montáž aj demontáž čapov.
Od montážnych prípravkov po robotické pracoviská
Nové čapy nájdu uplatnenie v montážnych a upínacích prípravkoch, kde zabezpečujú vedenie a opakovateľné ustavenie súčastí. Využijú sa aj pri obrábacích strojoch, pri rýchlej výmene prípravkov v robotických aplikáciách a na skúšobných a výrobných pracoviskách.
Kalená nástrojová oceľ aj koróziivzdorný variant
Polohovacie čapy sa vyrábajú z kalenej nástrojovej ocele alebo z koróziivzdornej ocele 1.4305 s povrchovým vytvrdením kolsterizáciou. Funkčné plochy sú brúsené pre presné uloženie. Rad zahŕňa priemery od 5 do 50 mm, takže si konštruktér môže zvoliť rozmer, materiál aj spôsob upevnenia podľa konkrétneho prípravku alebo základovej dosky.
