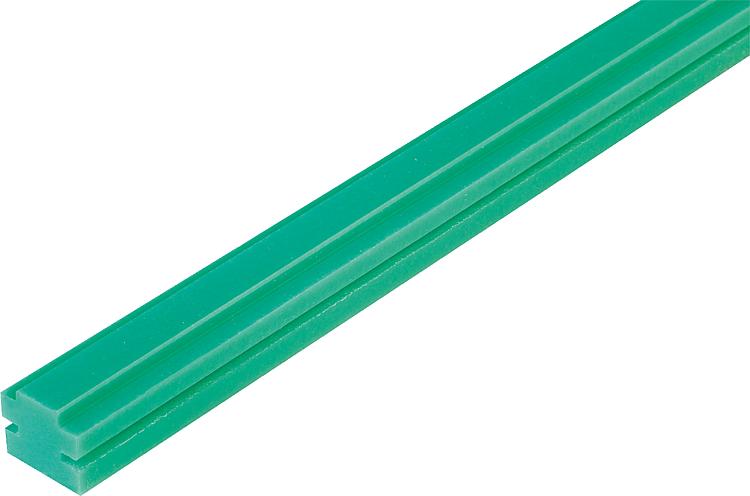

Guide rails, PE-UHMW, for roller chains DIN ISO 606, for C-profiles

Name: Guide rails, PE-UHMW, for roller chains DIN ISO 606, for C-profiles
Brand: norelem
SKU: 22282-05
Availability: InStock

New

Product description

Code:	22282-05
Manufacturer:	norelem
Prices:	are listed at the bottom of the page in the product variant table, or upon request via the form below.
Delivery date:	normally about 7 to 10 days from ordering, depending on quantity and current stock. We verify and confirm specific delivery dates by email, individually according to the order. In case of unavailability of goods, the order can be canceled. More information.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Guide rails, PE-UHMW, for roller chains DIN ISO 606, for C-profiles | 22282-05
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Dear customers, we inform you in accordance with EU regulation that the information provided is not used or stored by us in any way and is only used to process this request. More information HERE

zavřít

Download

Datový list 22282–05 Kluzné kolejnice z PE-UHMW pro válečkové řetězy DIN ISO 606 pro C-profily

Variants
Technical parameters

Detail zavřít

Clear filter
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	ISO No.	Scale division inch	B	B1	B2	H	H1	H2	L	Compatible C-Profile
22282-05-0811714X2000	30,50 €	36,91 €		.step	A	08 B-1	1/2X5/16	17	7,4	20	14	2,2	17	2000	C3
22282-05-0812010X2000	28,56 €	34,56 €		.step	A	08 B-1	1/2X5/16	20	7,4	24	10	2,2	11	2000	C1
22282-05-0822114X2000	32,18 €	38,94 €		.step	B	08 B-2	1/2X5/16	21,2	7,4	20	14	2,2	17	2000	C3
22282-05-1011714X2000	30,25 €	36,60 €		.step	A	10 B-1	5/8X3/8	17	9,3	20	14	2,6	17	2000	C3
22282-05-1022514X2000	34,35 €	41,56 €		.step	B	10 B-2	5/8X3/8	25,7	9,3	20	14	2,6	17	2000	C3
22282-05-1212014X2000	31,68 €	38,33 €		.step	A	12 B-1	3/4X7/16	20	11,3	20	14	2,4	17	2000	C3
22282-05-1212414X2000	33,39 €	40,40 €		.step	A	12 B-1	3/4X7/16	24	11,3	28	14	2,4	18	2000	C5
22282-05-1223015X2000	36,50 €	44,17 €		.step	B	12 B-2	3/4X7/16	30,7	11,3	28	15	2,4	20	2000	C5
22282-05-1612414X2000	33,39 €	40,40 €		.step	A	16 B-1	1X17mm	24	16	28	14	3,5	18	2000	C5
22282-05-1624820X2000	52,84 €	63,94 €		.step	B	16 B-2	1X17mm	48	16	38	20	3,5	27	2000	C9
22282-05-2012814X2000	35,31 €	42,73 €		.step	A	20 B-1	1 1/4X3/4	28	18	28	14	4,2	18	2000	C5
22282-05-2025522X2000	63,87 €	77,28 €		.step	B	20 B-2	1 1/4X3/4	55	18	60	22	4,2	30	2000	C12
22282-05-2413323X2000	48,04 €	58,13 €		.step	A	24 B-1	1 1/2X1	33	24	38	23	5,5	30	2000	C9
22282-05-2427225X2000	77,80 €	94,14 €		.step	B	24 B-2	1 1/2X1	72	24	60	25	5,5	35	2000	C12
The prices listed are basic for orders of 1 piece or more. For larger quantities, we will prepare an individual price quote for you.

C-profiles, steel or stainless steel, for guide railsC-profiles, steel or stainless steel, for guide…

Novinka

Chains – C-profiles, steel or stainless steel, for guide rails

22282-10

Detail

Guide rails, PE-UHMW, for roller chains DIN ISO 606Guide rails, PE-UHMW, for roller chains DIN ISO 606

Novinka

Sprockets| Marek.eu – Guide rails, PE-UHMW, for roller chains DIN ISO 606

22282

Detail

MAREK Industrial
The widest range of industrial components on the CZ/SK market. More than 300 000 components from 20 manufacturers. Representation of Europe’s leaders in high-quality industrial components for over 30 years.

Contact me

Richard Švejda Technical Consultant rsvejda@marek.eu 541 420 839

Petr Erban Technical Sales Representative for Kipp and Norelem – Bohemia perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Technical Sales Representative for Kipp and Norelem – Moravia jkonecny@marek.eu 774 118 444

Veronika Měcháčková Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Order Receipt and Order Confirmation, Preparation of Quotations – Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technical consulting for selecting the right components for your application. We will find a solution.

Materiál	Polyethylen PE-UHMW (ultra-vysoko-molekulární PE).
Provedení	Zelená.
Upozornění	Kluzné kolejnice pro válečkové řetězy podle DIN ISO 606. Podpírají a vedou válečkové řetězy v odlehčené větvi a zaručují tak zvýšenou životnost, protože výrazně snižují jejich opotřebení. Snižují chvění a hlučnost řetězového převodu. Kluzné kolejnice mají vysokou odolnost proti otěru a opotřebení. Jsou bezúdržbové, odolné vůči kyselinám a mají vysokou chemickou odolnost. Dodatečné C-profily slouží k fixaci na nosnou konstrukci zařízení a chrání kluzné kolejnice proti příčným silám a zkrutu.
Teplotní rozsah	200 °C až +60 °C (krátkodobě až +80 °C).
Montáž	Kluzné kolejnice se zasouvají do C-profilů připevněných na zařízení. Montáž kluzných kolejnic je nutné provést tak, aby se materiál mohl roztahovat. Termoplastické umělé hmoty mají tu vlastnost, že při teplotních výkyvech vykazují větší roztažnost či smrštitelnost než kovy.
