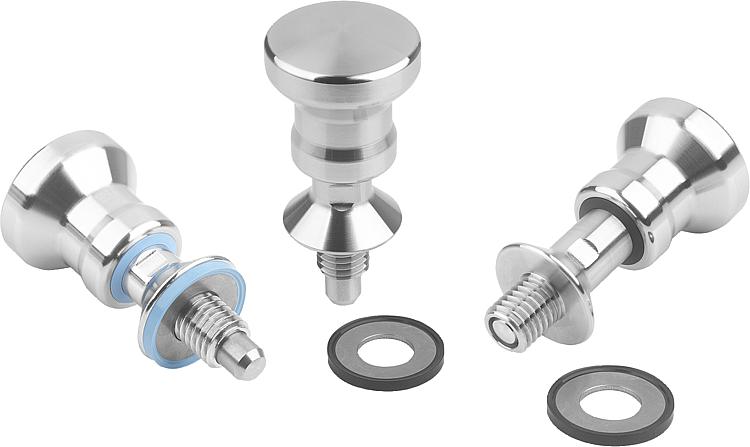

Indexing plunger with collar for sealing washers and Hygienic USIT® washers

Name: Indexing plunger with collar for sealing washers and Hygienic USIT® washers
Brand: Kipp
SKU: K1698
Availability: InStock

New

Product description

Code:	K1698
Manufacturer:	Kipp
Prices:	are listed at the bottom of the page in the product variant table, or upon request via the form below.
Delivery date:	normally about 7 to 10 days from ordering, depending on quantity and current stock. We verify and confirm specific delivery dates by email, individually according to the order. In case of unavailability of goods, the order can be canceled. More information.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Indexing plunger with collar for sealing washers and Hygienic USIT® washers | K1698
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Dear customers, we inform you in accordance with EU regulation that the information provided is not used or stored by us in any way and is only used to process this request. More information HERE

zavřít

Download

Datový list K1698 Aretační čep s nákružkem pro těsnicí podložky a podložky Hygienic USIT®

kipp-arretierbolzen-hygienic-design-1280x720.mp4

kipp-arretierbolzen-hygienic-design-1280×720.mp4

Popis výrobku	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět delší dobu a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C (s aretační drážkou). Aretační čep je vhodný pro potravinářský průmysl. Je proveden s kuželovým nákružkem, aby bylo možné šroubované místo hygienicky bezpečně utěsnit těsnicí podložkou a podložkou Hygienic USIT®. Povrchy mají hloubku drsnosti Ra < 0,8 µm, což zamezuje zachycení částeček prachu a snadné čištění.
Materiál	Ocelové díly z nerezové oceli 1.4404. Těsnění z 70 EPDM 291 (černé) nebo 75 Fluoroprene® XP 41 (modré).
Provedení	Aretační kolík tvrzený nebo netvrzený, bez povrchové úpravy.
Teplotní rozsah	70 EPDM 291: –40°C až 150°C. 75 Fluoroprene® XP 41: –15°C až 200°C.
Přednosti	Hygienický design Nerezová ocel 1.4404 Vhodné pro čištění Odolnost vůči polárním i nepolárním médiím a aromatickým látkám
Příslušenství	Těsnicí podložky Hygienic USIT® K1491.
Rozsah dodávky	Aretační čep včetně těsnicí podložky a podložky Hygienic Usit®

Detail zavřít

Clear filter
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Base body material	Locking Pin	Component Color	D	D1‎	D2	D3	L	L1	L2	L3	Stroke S	SW1	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
K1698.0110601	56,04 €	67,81 €		3D	A	nerezová ocel	kalená	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0110602	67,21 €	81,32 €		3D	A	nerezová ocel	kalená	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0110611	56,04 €	67,81 €		3D	A	nerezová ocel	kalená	černá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0110612	67,21 €	81,32 €		3D	A	nerezová ocel	kalená	modrá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0120801	61,23 €	74,09 €		3D	A	nerezová ocel	kalená	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0120802	76,11 €	92,09 €		3D	A	nerezová ocel	kalená	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0120811	61,23 €	74,09 €		3D	A	nerezová ocel	kalená	černá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0120812	76,11 €	92,09 €		3D	A	nerezová ocel	kalená	modrá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0310601	60,19 €	72,83 €		3D	C	nerezová ocel	kalená	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0310602	72,69 €	87,95 €		3D	C	nerezová ocel	kalená	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0310611	60,19 €	72,83 €		3D	C	nerezová ocel	kalená	černá	6	M10×1	33	2,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0310612	72,69 €	87,95 €		3D	C	nerezová ocel	kalená	modrá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.0320801	66,15 €	80,04 €		3D	C	nerezová ocel	kalená	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0320802	82,19 €	99,45 €		3D	C	nerezová ocel	kalená	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.0320811	66,15 €	80,04 €		3D	C	nerezová ocel	kalená	černá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Base body material	Locking Pin	Component Color	D	D1‎	D2	D3	L	L1	L2	L3	Stroke S	SW1	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
K1698.0320812	82,19 €	99,45 €		3D	C	nerezová ocel	kalená	modrá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1110601	54,26 €	65,65 €		3D	A	nerezová ocel	netvrzeno	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1110602	65,33 €	79,05 €		3D	A	nerezová ocel	netvrzeno	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1110611	54,26 €	65,65 €		3D	A	nerezová ocel	netvrzeno	černá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1110612	65,33 €	79,05 €		3D	A	nerezová ocel	netvrzeno	modrá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1120801	58,44 €	70,71 €		3D	A	nerezová ocel	netvrzeno	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1120802	73,30 €	88,69 €		3D	A	nerezová ocel	netvrzeno	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1120811	58,44 €	70,71 €		3D	A	nerezová ocel	netvrzeno	černá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1120812	73,30 €	88,69 €		3D	A	nerezová ocel	netvrzeno	modrá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1310601	58,57 €	70,87 €		3D	C	nerezová ocel	netvrzeno	černá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1310602	70,61 €	85,44 €		3D	C	nerezová ocel	netvrzeno	modrá	6	M10	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1310611	58,57 €	70,87 €		3D	C	nerezová ocel	netvrzeno	černá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1310612	70,61 €	85,44 €		3D	C	nerezová ocel	netvrzeno	modrá	6	M10×1	33	22,3	63,5	11	14	1,5	6	12	1,8	40	45
K1698.1320801	63,18 €	76,45 €		3D	C	nerezová ocel	netvrzeno	černá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1320802	79,08 €	95,69 €		3D	C	nerezová ocel	netvrzeno	modrá	8	M12	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
Order code	Basic price excluding VAT	Koncová cena s DPH	Order	CAD	Design / Version	Base body material	Locking Pin	Component Color	D	D1‎	D2	D3	L	L1	L2	L3	Stroke S	SW1	F × 30°	Spring force start F1 approx. N	Spring force end F2 approx. N
K1698.1320811	63,18 €	76,45 €		3D	C	nerezová ocel	netvrzeno	černá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
K1698.1320812	79,08 €	95,69 €		3D	C	nerezová ocel	netvrzeno	modrá	8	M12×1,5	33	26,6	69,5	13	16	1,5	8	12	2,3	40	62
The prices listed are basic for orders of 1 piece or more. For larger quantities, we will prepare an individual price quote for you.
